Geografisches Umspannwerk in Kastenform

Geografische Kasten-Umspannwerke revolutionieren die Stromverteilung und bieten kompakte, effiziente und äußerst zuverlässige Lösungen für moderne elektrische Systeme. Diese Umspannwerke wurden entwickelt, um den wachsenden Anforderungen der Urbanisierung, der industriellen Entwicklung und der dezentralen Energieerzeugung gerecht zu werden, und verbinden nahtlos elegante Ästhetik mit fortschrittlicher Funktionalität. Dieses Umspannwerk wird in zahlreichen Anwendungen eingesetzt – von städtischen Netzen bis hin zu Projekten für erneuerbare Energien – und bietet eine beispiellose Vielseitigkeit. Dieser Leitfaden befasst sich mit den Kernkomponenten, Designprinzipien und Vorteilen von Container-Umspannwerken und hilft Ihnen dabei, deren zentrale Rolle bei der Modernisierung der Energieinfrastruktur vollständig zu verstehen.

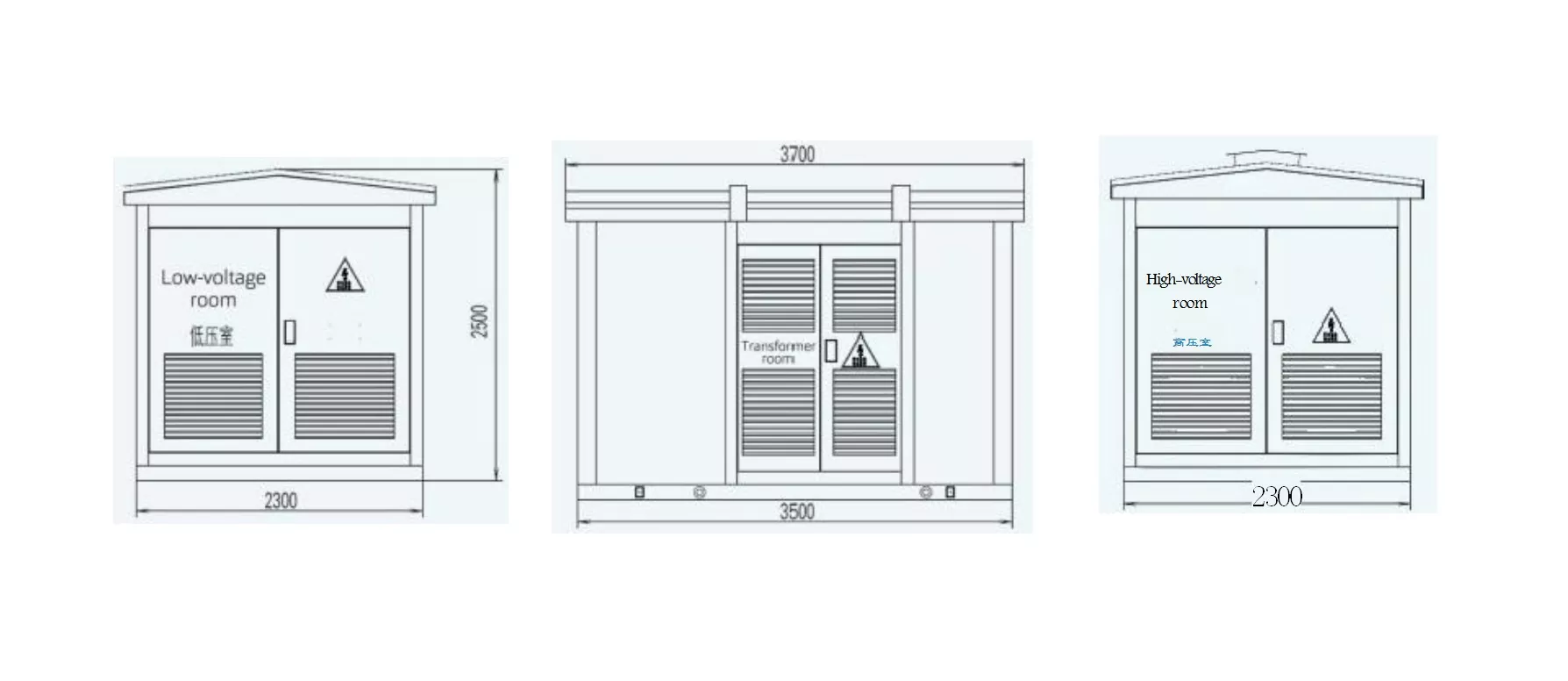

Zeichnung der Boxgrenzen: (nehmen Sie 630 kVA als Beispiel)

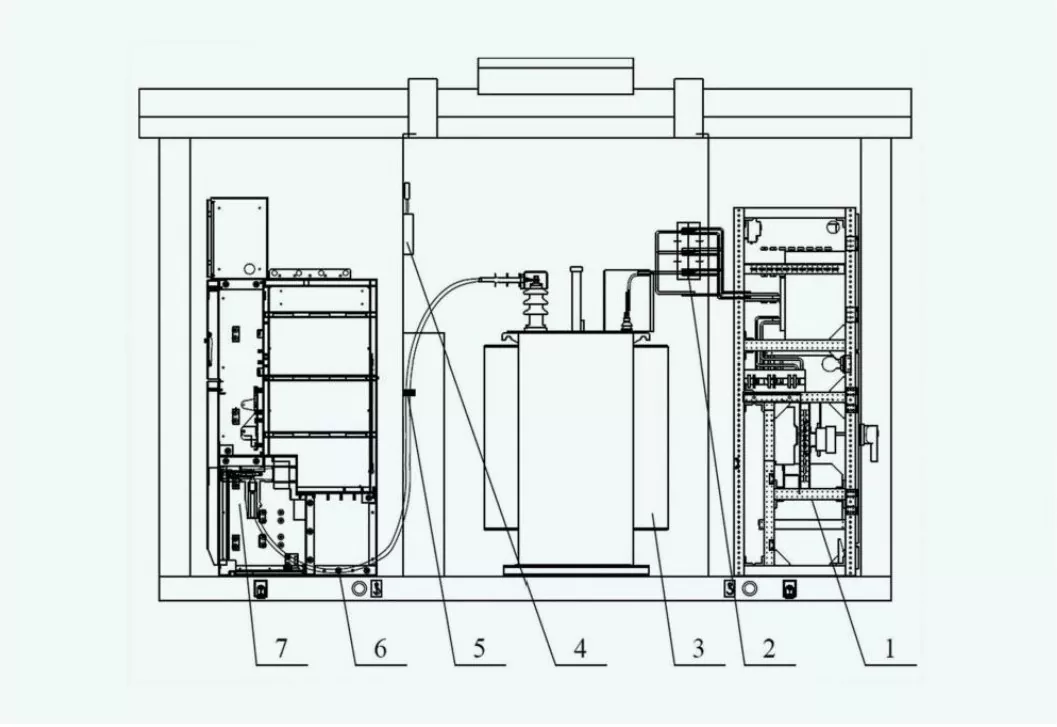

Schlüsselkomponenten

●Hochspannungsschaltanlage

Verantwortlich für die Ein- und Ausschaltung der Hochspannungsversorgung. Zu den wichtigsten technischen Parametern gehören die Nennspannung (12 kV, 24 kV oder 36 kV) und das Kurzschlussausschaltvermögen (25 kA bis 40 kA).

●Transformator

Wird verwendet, um die Hochspannung auf eine niedrigere nutzbare Spannung zu reduzieren. Zu den Parametern gehören Kapazität (im Bereich von 50 kVA bis 2500 kVA), Isolationsklasse und Wirkungsgrad (normalerweise über 98 %).

● Niederspannungsschaltanlage

Verantwortlich für die Stromverteilung an Endverbraucher und die Bereitstellung von Stromkreisschutz. Zu den Komponenten gehören Leistungsschalter, Sicherungen und Messgeräte. Die Nennspannungen reichen von 0,4 kV bis 1 kV und die Nennströme bis zu 6300 A, je nach Anwendung.

● Gehäuse

Das Gehäuse einer kastenförmigen Umspannstation kann physischen Schutz und Umweltabdichtung bieten. Unsere Produkte sind im Allgemeinen mit der Schutzart IP54 oder IP65 ausgestattet und bieten eine hohe Anpassungsfähigkeit im Freien und in rauen Umgebungen.

● Hilfsenergiesystem

Dies dient der Stromversorgung interner Geräte (Kühlventilatoren, Heizungen und Beleuchtung). Zu den Parametern gehören die Nennspannung (220 V oder 110 V AC/DC) und die Leistungskapazität.

● Kühlsystem

Stellen Sie sicher, dass Transformatoren und andere Komponenten innerhalb der thermischen Grenzen arbeiten. Der Kühlmodus kann natürliche Luftkühlung (AN) oder forcierte Luftkühlung (AF) sein, bitte je nach Belastbarkeit und Umgebung beurteilen.

● Schutz- und Kontrollsystem

Es enthält Relais, Steuereinheiten und Überwachungsgeräte für die Sicherheit und Stabilität des Systems. Schutzeinstellungen erfordern Strom- und Spannungsschwellen, die für das gesamte System gelten.

● Erdungssystem

Bietet entscheidenden Schutz vor Stromschlägen und gewährleistet die Ableitung von Fehlerströmen. Das Erdungssystem besteht aus verzinktem Stahl- oder Kupferband, das für einen niedrigen Widerstand ausgelegt ist, der in den meisten Installationen unter 1 Ω liegt.

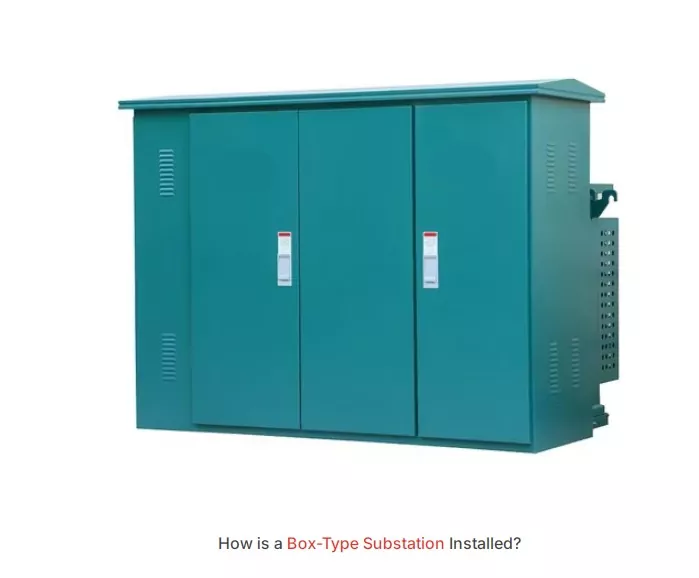

Installation

Die Installation der Geographic Box-Type Substation umfasst mehrere wichtige Schritte.

1. Standortauswahl und -vorbereitung

Der Standort muss flach, stabil und gut entwässert sein. Aber auch um den Sicherheitsabstand und die Zugangsanforderungen zu erfüllen, wählen Sie bitte entsprechend Ihrer tatsächlichen Situation.

2. Fundamentbau

Bauen Sie Stahlbetonfundamente, um das Gewicht des Umspannwerks zu tragen und die strukturelle Stabilität zu gewährleisten.

3. Positionierung und Montage

Der Kasten wird mittels Hebezeug auf das Fundament gesetzt und mit Bolzen oder Ankern gegen mechanische Kräfte gesichert.

4. Elektrischer Anschluss

Schließen Sie die eingehenden und ausgehenden Kabel an die Hoch- und Niederspannungsklemmen an. Achten Sie darauf, dass die Erdung korrekt ist, da dies für die Systemsicherheit sehr wichtig ist.

5. Prüfung und Inbetriebnahme

Komplette Installation Führen Sie Isolationswiderstandsprüfungen, Kalibrierung von Schutzrelais und Funktionsprüfungen aller Komponenten durch. Bevor Sie das Umspannwerk einschalten, sollten Sie sich noch einmal über die örtlichen Elektrovorschriften informieren.
