BS Photovoltaik-Kastentransformator

Der von Photovoltaikzellen erzeugte Strom ist Niederspannungs-Gleichstrom. Nach der Sammlung und Umwandlung in dreiphasigen Niederspannungs-Wechselstrom wird der BS-Photovoltaik-Kastentransformator von einer speziellen vorgefertigten Photovoltaik-Umspannstation auf 10 kV, 20 kV oder 35 kV hochgestuft und an das Netz angeschlossen. Vorgefertigte Photovoltaik-Aufspannstationen verfügen typischerweise über mehrere Niederspannungs-Eingangsleitungen mit einem separaten Transformator auf der Niederspannungsseite. Der vorgefertigte Transformator ist mit einem intelligenten Steuerungssystem ausgestattet, das den Betriebsstatus jeder Komponente zur zentralen Überwachung an einen zentralen Kontrollraum hochlädt.

Spezielle vorgefertigte Umspannwerke für die Windenergieerzeugung werden verwendet, um die 690-V-Ausgangsspannung von Windkraftanlagen in 10 kV oder 35 kV für den Netzanschluss umzuwandeln. Typischerweise wird der Generatorsatz in Verbindung mit der vorgefertigten Aufspann-Umspannstation verwendet, und es gibt nur eine Niederspannungs-Eingangsleitung.

BS-Photovoltaik-Kastentransformatoren und windkraftspezifische vorgefertigte Umspannwerke verwenden in der Regel eine Transformator-Montagestruktur, um Größe und Stellfläche zu reduzieren und Transport und Installation zu erleichtern. Im Vergleich zu vorgefertigten Umspannwerken sind sie leichter und bieten durch den Wegfall einer zusätzlichen Transformatorkühlung eine höhere Umwandlungseffizienz.

Bei der Verwendung vorgefertigter Aufspannstationen können sowohl Öltransformatoren als auch Trockentransformatoren intern installiert werden.

Technische Parameter

Der Installationsmodus einer speziellen kastenförmigen Umspannstation für die Photovoltaik-Stromerzeugung und einer speziellen kastenförmigen Umspannstation für die Windenergieerzeugung wird entsprechend der im Bibliotheksentwurf ausgewählten Strukturform bestimmt. Es müssen spezielle Installationsfundamente eingerichtet und die erforderlichen Erdungs- und Befestigungsmaßnahmen ergriffen werden. Bitte beachten Sie die grundlegenden Produktions- und Installationsmethoden von vorgefertigten Kasten-Umspannstationen und Kombinationstransformatoren.

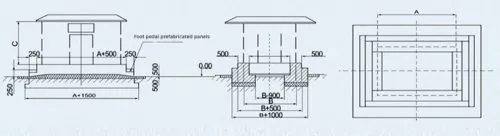

Installationsbasisdiagramm

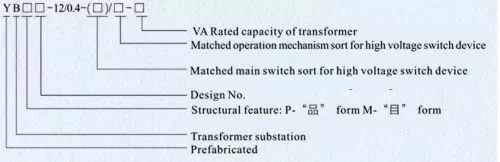

Modell und Bedeutung

Produktmerkmale

1. Das Gehäuse des BS-Photovoltaik-Kastentransformators verfügt über ein fortschrittliches Technologiedesign, bietet eine Vielzahl zuverlässiger Leistungsgarantien, ist langlebig, wärmeisoliert, belüftet, korrosionsbeständig, staubgeschützt, wasserdicht, verhindert Kleintiere und sieht schön aus. Als Gehäusematerialien können Aluminiumlegierungsplatten, Stahlplatten, Verbundplatten, Edelstahlplatten und nichtmetallische Materialien ausgewählt werden.

2. XGN15, HXGN17 oder KNYN 28A können als Eingangsleitung, Hochspannungsmessung und Hochspannungsausgangsleitung für Hochspannungsschaltanlagen ausgewählt werden. Die Hochspannungsseite kann in einer Vielzahl von Stromversorgungsmodi angeordnet werden, einschließlich Ringnetzstromversorgung, Terminalstromversorgung, Doppelstromversorgung usw., und kann mit Hochspannungsmesselementen installiert werden, um die Hochspannungsmessanforderungen zu erfüllen. Es wird empfohlen, als Hauptschalter einen Lastschalter oder einen Vakuum-Leistungsschalter zu verwenden, der kompakt und vernünftig aufgebaut ist und eine gute Wirkung gegen Fehlbedienungen hat.

3. GGD, GCS oder MNS können als Niederspannungsschaltanlage, Blindleistungskompensation und Niederspannungsausgangsleitung ausgewählt werden. Die Niederspannungsseite verfügt über eine Schalttafel-/Schrankstruktur, die die Funktionen Stromverteilung, Beleuchtungsstromverteilung, Blindleistungskompensation, Messung elektrischer Energie usw. erfüllen kann. Der Hauptschalter ist ein gewöhnlicher Lastschalter oder intelligenter Leistungsschalter, der flexibel zu installieren und einfach zu bedienen ist.

4. Der Transformator kann ein vollständig abgedichteter Öltransformator oder ein Trockentransformator sein. Für Öltransformatoren werden die Modelle S9, S11, S13 oder SH15 empfohlen, während für Trockentransformatoren die Modelle SCB11, SCB12, SCB14 oder SCBH15 empfohlen werden. Kann entsprechend den tatsächlichen Bedürfnissen der Kunden frei konfiguriert werden, die Auswahl ist flexibler.

5. Die obere Abdeckung der Box ist doppelschichtig aufgebaut und die mittlere Schicht ist mit Schaumstoff gefüllt, sodass die Wärmeisolationswirkung gut ist. Der Transformatorraum ist mit Antikondensations- und automatischen Temperaturüberwachungsgeräten sowie Heiz- und Kühlgeräten ausgestattet. Das staubdichte Gerät ist an der Position angeordnet, die dem Verschluss außerhalb der Türplatte und der Seitenplatte entspricht.

Arbeitsumgebung

1.  Die Höhe darf 1000 m nicht überschreiten;

2.  Umgebungstemperatur: - 25 °C ~ + 40 °C;

3.  Relative Luftfeuchtigkeit: Der Tagesdurchschnittswert darf nicht mehr als 95 % und der Monatsdurchschnittswert darf nicht mehr als 90 % betragen;

4.  Installationsort: ein Ort ohne Feuer, Explosionsgefahr, leitfähigem Staub, chemisch korrosiven Gasen und heftigen Vibrationen.

Bei Überschreitung der oben genannten Bedingungen kann der Nutzer mit unserem Unternehmen verhandeln.
