Auf einen Blick verstehen: Was sind die Kerntechnologien und Anwendungsgrundlagen von Niederspannungsschaltanlagen?

Niederspannungsschaltanlagen sind die Kernausrüstung moderner Stromversorgungs- und -verteilungssysteme und werden hauptsächlich zur Stromverteilung, Stromkreissteuerung, Überlastschutz, Kurzschlussschutz, Erdschlussschutz und Stromüberwachung eingesetzt. Es wird häufig in Fabriken, Gebäuden, Rechenzentren, Krankenhäusern, Einkaufszentren, im Kommunalbau und in anderen Bereichen eingesetzt. Mit seiner kompakten Bauweise, hoher Sicherheit und Zuverlässigkeit, einfacher Wartung und hoher Intelligenz ist es die Schlüsselausrüstung für den stabilen Betrieb von Energiesystemen. In diesem Artikel werden die wichtigsten technischen Punkte von Niederspannungsschaltanlagen in Bezug auf Struktur, Parameter, Leistung, Auswahl und Anwendung ausführlich vorgestellt.

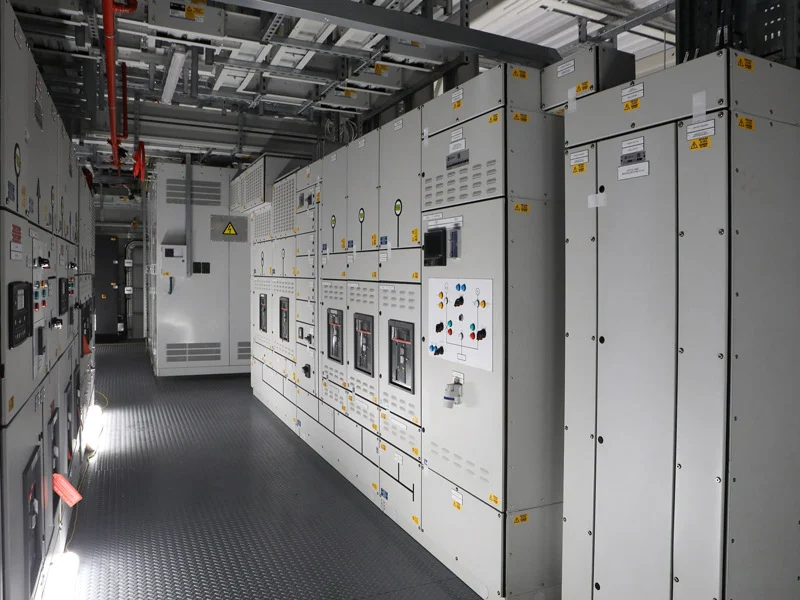

1. Hauptkomponenten von Niederspannungsschaltanlagen

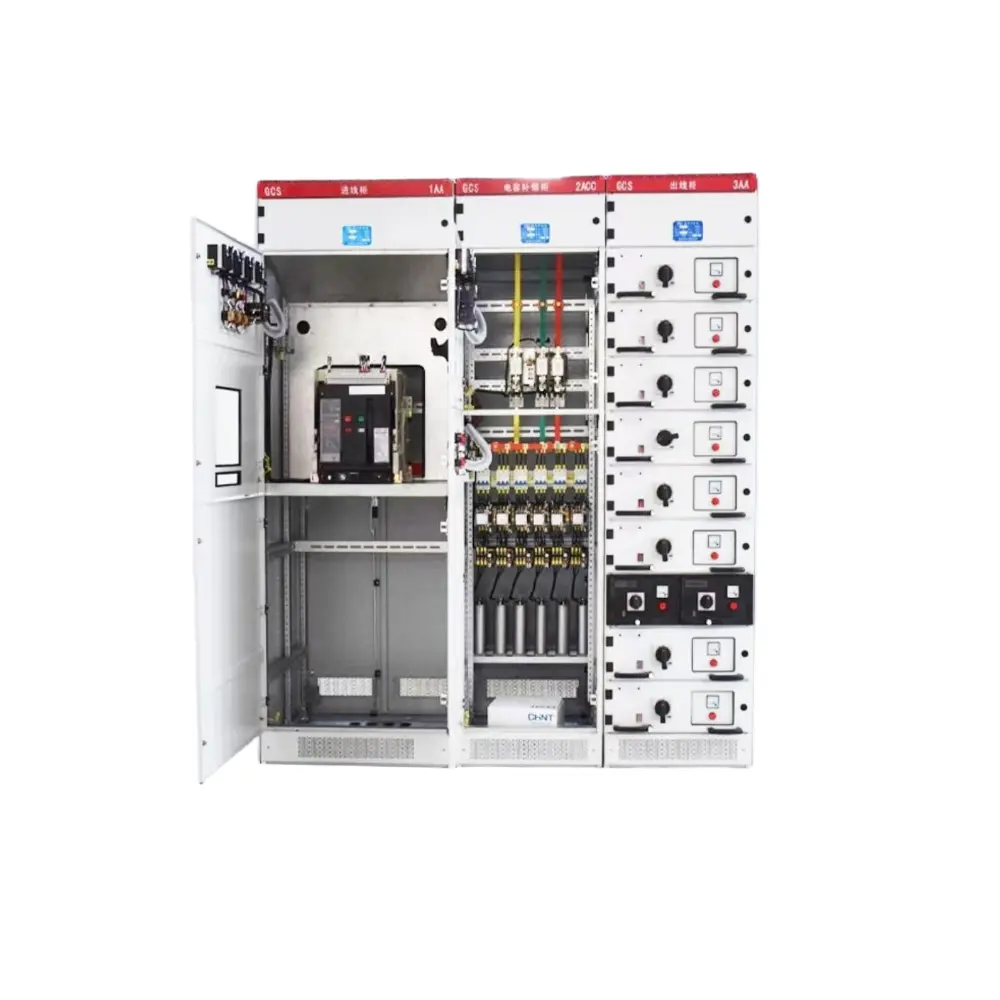

Typische Niederspannungsschaltanlagen verwenden aUnabhängige Isolationsstruktur mit drei Fächern für mehr Sicherheit, Zuverlässigkeit und Wartbarkeit:

A.Unterbrecherfach: Vertikal angeordnet, geeignet für die Aufnahme mehrerer Leistungsschalter; Jeder Stromkreis ist unabhängig und störungsfrei getrennt.

B.Busabteil: Befindet sich hinter dem Leistungsschalterraum und ist durch isolierende Trennwände isoliert, um eine Fehlerausbreitung wirksam zu verhindern.

C.Kabelfach: Befindet sich an der Rückseite oder Vorderseite des Schranks, praktisch für den Kabelanschluss und die Wartung, mit viel Platz und standardisierter Verkabelung.

Nach Betriebs- und Wartungsstil:

D.Von hinten zugänglich: Traditionelle Standardstruktur mit großem Wartungsraum.

E.Von vorne zugänglich: Wandmontierbar, geringere Tiefe, platzsparend.

Die unabhängige Kammerkonstruktion vermeidet versehentlichen Kontakt mit stromführenden Teilen während der Wartung, begrenzt die Reichweite von Lichtbogenfehlern und verbessert die Sicherheit von Geräten und Personal erheblich.

2. Wichtige bewertete Parameter

3. Elektrische Kernleistungsindizes

a. Kurzschlussstromfestigkeit (SCCR)

Der maximale Kurzschlussstrom, dem die Schaltanlage im Fehlerfall in kurzer Zeit sicher standhalten kann, bestimmt die Kurzschlussfestigkeit der Anlage und ist eine wichtige Garantie für den sicheren Betrieb.

b. Kurzzeitstromfestigkeit

Der Kurzschlussstrom, den die Schaltanlage innerhalb einer bestimmten Zeit (normalerweise 1 Sekunde oder 0,5 Sekunden) ohne Verformung oder Beschädigung aushalten kann, um sicherzustellen, dass das System unter Fehlerbedingungen nicht zusammenbricht.

c. Interrupt-Bewertung

Der maximale Fehlerstrom, den ein Leistungsschalter sicher unterbrechen kann. Er muss größer sein als der erwartete Kurzschlussstrom des Systems, sonst kommt es zu einer Explosion oder einem Brand.

d. Schutzart (IP-Bewertung)

· IP30: Verhindert Fingerkontakt mit spannungsführenden Teilen

· IP40: Verhindert das Eindringen von Fremdkörpern mit einem Durchmesser von ≥1 mm

· IP54: Staubdicht und spritzwassergeschützt, geeignet für feuchte und staubige Umgebungen

e. Temperaturanstiegsgrenze

Gemäß den nationalen Normen darf der Temperaturanstieg der Schaltanlage bei Langzeitbetrieb mit Nennstrom den Grenzwert nicht überschreiten, um Isolationsstabilität und eine längere Lebensdauer zu gewährleisten.

4. Technische Kernpunkte von Niederspannungsschaltanlagen

(1).Schrankstruktur und Kompartimentierungstechnologie

Verfügt über drei unabhängige isolierte Fächer: Leistungsschalterfach, Sammelschienenfach und Kabelfach, wodurch die Lichtbogenausbreitung wirksam verhindert und die Betriebs- und Wartungssicherheit verbessert wird.

(2)Technologie für Kurzschlussfestigkeit und Kurzzeitfestigkeit

Ausgestattet mit starker Kurzschlussfestigkeit, genau abgestimmtem SCCR und Kurzzeitfestigkeit, um sicherzustellen, dass es bei Fehlern nicht zu Verformungen, Busverschiebungen oder Systemzusammenbrüchen kommt.

(3)Technologie zur Unterbrechung von Leistungsschaltern und zur selektiven Koordination

Das Ausschaltvermögen entspricht dem maximalen Systemfehlerstrom. Regionale Selektivität wird durch Kurzzeitverzögerung und sofortige Schutzkoordination erreicht, wodurch Ausfälle nur auf den fehlerhaften Stromkreis begrenzt werden.

(4)Sammelschienensystemdesign und Temperaturanstiegskontrolle

Niederohmige, verlustarme Sammelschienenanordnung mit hoher Wärmeableitung zur strengen Kontrolle des langfristigen Betriebstemperaturanstiegs und Gewährleistung der Stromkapazität, Isolationslebensdauer und Gerätestabilität.

(5)Integrierte Schutz- und Messtechnik

Integriert Überlast-, Kurzschluss-, Erdschluss-, Überspannungs-, Unterspannungs-, Phasenausfall- und Lichtbogenschutz mit intelligenten Messgeräten und Sensoren für umfassende Sicherheit.

(6)Intelligente und digitale Technologie

Unterstützt Online-Überwachung, Fernsteuerung, Fehlervoralarm, Energiestatistiken und Kommunikationsnetzwerke sowie ein Upgrade auf unbeaufsichtigten und intelligenten cloudbasierten Betrieb.

(7)Schutz vor Eindringen und Anpassung an die Umwelt

Erfüllt die Schutzarten IP30–IP54 und passt sich Feuchtigkeit, Staub, Korrosion sowie Umgebungen mit hohen und niedrigen Temperaturen an und sorgt so für mehr Vielseitigkeit und Haltbarkeit.

(8)Modulares und standardisiertes Design

Modulare Einheiten, standardisierte Schnittstellen und flexible Erweiterungen verkürzen Produktions-, Installations- und Inbetriebnahmezeiten und senken die Gesamtkosten.

5. Schutzfunktionen

Niederspannungsschaltanlagen sind mit mehreren Schutzvorrichtungen ausgestattet, um die Systemsicherheit zu gewährleisten:

l Überlastschutz

l Kurzschluss-Sofortschutz

l Kurzschluss-Kurzzeitverzögerungsschutz

l Erdschluss-/Erdschlussschutz

l Überspannungs- und Unterspannungsschutz

l Phasenausfall- und Phasenfolgeschutz

l Lichtbogenfehlererkennung (AFD)

l Fortschrittliche intelligente Schaltanlagen bieten außerdem:

l Online-Temperaturüberwachung

l Teilentladungsüberwachung

l Analyse der Netzqualität

l Fernalarm bei Störung

6. Gemeinsame Strukturtypen

Feste Schaltanlage

Einfache Struktur, niedrige Kosten, hohe Zuverlässigkeit, geeignet für allgemeine Stromverteilungsszenarien.

Schubladenschaltanlage

Jeder Stromkreis ist eine unabhängige Schublade; Die Wartung kann durch Herausziehen einer einzigen Schublade ohne Stromausfall durchgeführt werden, ohne dass andere Stromkreise beeinträchtigt werden. Ideal für Krankenhäuser, Rechenzentren und Produktionslinien, die eine hohe Zuverlässigkeit erfordern.

Ausfahrbare Schaltanlage

Für eine sicherere und schnellere Wartung kann der Hauptleistungsschalter vollständig herausgezogen werden.

7. Unterschiede zwischen Niederspannungsschaltanlagen und Schalttafeln

Schaltanlage: Vollständig geschlossene, fachisolierte, ausfahrbare Leistungsschalter, 30-Zyklen-Kurzzeitfestigkeit, Unterstützung der selektiven Koordination, höhere Sicherheit.

Schalttafel: Offene Struktur, feste Leistungsschalter, nur 3-Zyklus-Kurzzeitfestigkeit, geringere Kosten.

Schaltanlagen eignen sich besser für Haupteingangs-, Kopplungs- und wichtige Lasten. Schalttafeln werden für die Stromverteilung an Terminals verwendet.

8. Intelligente Niederspannungsschaltanlage

Intelligente Schaltanlagen integrieren:

① Intelligente Leistungsschalter

② Strom-/Spannungs-/Temperatursensoren

③ Mikroprozessorbasierte Schutzgeräte

④ Energiemanagementinstrumente

⑤ 4G / WiFi / Ethernet-Kommunikation

Es unterstützt:

① Fernüberwachung und -steuerung

② Statistiken und Analysen zum Energieverbrauch

③ Fehlervoralarm und automatische Aufzeichnung

④ Verknüpfung mit intelligenten Stromverteilungssystemen

Es handelt sich um eine Standardkonfiguration für intelligente Fabriken, intelligente Gebäude und Rechenzentren.

9. Typische Anwendungsfälle

l Große Automobilfabriken

Bietet Hauptstromverteilung und Motorsteuerung für Stanz-, Schweiß-, Lackier- und Montagewerkstätten. Intelligente Schaltanlagen in Schubladenbauweise ermöglichen eine unterbrechungsfreie Wartung und eine genaue Fehlerortung und gewährleisten so eine Produktionskontinuität rund um die Uhr.

l Große Rechenzentren (Tier IV)

Nimmt eine redundante Dual-Bus-Stromverteilung an und unterstützt eine hochdichte Schrankstromversorgung mit Schaltvorgängen im Millisekundenbereich. Die Systemverfügbarkeit erreicht 99,999 %, ideal für einen unterbrechungsfreien Betrieb rund um die Uhr.

l Große Gewerbekomplexe und Einkaufszentren

Verteilt Strom für Beleuchtung, HVAC, Aufzüge, Brandbekämpfung und Ladenstromkreise. Intelligente Schleifenüberwachung und Energieverbrauchsstatistiken optimieren das Energiemanagement und senken die Betriebskosten.

l Städtische Wasserwerke und Kläranlagen

Betreibt Pumpen, Lüfter, Netze und Dosiersysteme in feuchten und staubigen Umgebungen. Der umfassende Schutz gewährleistet einen stabilen Betrieb der kommunalen Wasserversorgung und Abwasserbehandlung.

l Krankenhäuser und medizinische Zentren der Klasse A

Bietet eine äußerst zuverlässige Dual-Stromverteilung für Operationssäle, Intensivstationen, Labore und Bildgebungszentren. Unterbrechungsfreies Schalten garantiert medizinische Sicherheit.

l PV- und Windkraftanlagen

Wird für den Zusammenfluss von Wechselrichtern, die netzgekoppelte Steuerung und die Energieverteilung zur Energiespeicherung verwendet und eignet sich für raue Außenumgebungen mit vollständigem Sicherheitsschutz.

l Flughäfen und Bahnknotenpunkte

Gewährleistet eine äußerst zuverlässige Stromversorgung für Terminals, Sicherheitssysteme, Ticketverkauf und Beleuchtung. Die automatische Dual-Power-Umschaltung garantiert einen unterbrechungsfreien Betrieb des Verkehrsknotenpunkts.

l Wohnhochhäuser und intelligente Wohnanlagen

Wird für die Stromverteilung in Gebäuden, die öffentliche Beleuchtung, die Brandbekämpfung, Aufzüge und Ladesäulen verwendet. Kompakte Struktur und vollständiger Schutz verbessern die Stromqualität der Gemeinde.

10. Marktgröße und Entwicklungstrends

Marktgröße

Globaler Markt: Etwa 54–56 Milliarden US-Dollar im Jahr 2025, voraussichtlich 83 Milliarden US-Dollar bis 2032 überschreiten, mit einer durchschnittlichen jährlichen Wachstumsrate von 6–7 %.

China-Markt: Ungefähr 169 Milliarden RMB im Jahr 2025, ein Wachstum von 7,8 % gegenüber dem Vorjahr; China ist der größte Einzelmarkt der Welt und macht über 21 % des globalen Marktanteils aus.

Haupttreiber: Neue Stromversorgungssysteme, Rechenzentren, neue Energie, intelligente Fertigung, städtische Infrastruktur und Aufladen von Elektrofahrzeugen.

Entwicklungstrends

Intelligenz wird zum Standard

Intelligente Leistungsschalter, Sensoren, IoT, Cloud-Überwachung, Fehlervoralarm und Remote-O&M sind weit verbreitet und gehen von „passivem Schutz“ zu „aktiver Vorhersage“ über.

Höhere Zuverlässigkeit und Sicherheitsverbesserung

Lichtbogenschutz, Teilentladungsüberwachung, Temperaturanstiegsüberwachung und selektive Koordination werden unerlässlich; höhere IP-Schutzart und stärkere Kurzschlussfestigkeit.

Grün und energiesparend

Verlustarme, hocheffiziente Busse und Komponenten, kohlenstoffarme Materialien und umweltfreundliche Prozesse, die den Zielen der CO2-Neutralität entsprechen.

Höherer Anteil an Schubladen-/Auszugstypen

Schnelles Wachstum in der Industrie, in Rechenzentren, Krankenhäusern usw., was eine unterbrechungsfreie Wartung und die Sicherstellung einer kontinuierlichen Stromversorgung ermöglicht.

Tiefe Anpassung an neue Energie

Spezielle Lösungen für PV, Windkraft, Energiespeicherung und das Laden von Elektrofahrzeugen, mit Rückladeschutz, Überspannungsschutz und netzgekoppelter Steuerung.

Modular, standardisiert, kompakt

Schnellere Installation, geringerer Platzbedarf, flexible Erweiterung für eine Stromversorgung mit hoher Dichte und schnelle Lieferung.

Abschluss

Als Kernausrüstung von Niederspannungs-Stromverteilungssystemen wirken sich die strukturelle Gestaltung, die Schutzkonfiguration und der Herstellungsprozess von Niederspannungs-Schaltanlagen direkt auf die Zuverlässigkeit der Stromversorgung, die Gerätesicherheit und die Sicherheit des Personals aus. Angetrieben von den Trends Intelligenz, Ökologisierung, hohe Zuverlässigkeit und Modularisierung wird die Branche weiterhin stetig wachsen. Hochwertige, markenbezogene und globalisierte Fähigkeiten werden zum Schlüsselfaktor für die Wettbewerbsfähigkeit werden. Die Wahl hochwertiger und zuverlässiger Schaltanlagen kann die Stabilität von Stromverteilungssystemen effektiv verbessern, Fehlerrisiken reduzieren und eine solide Unterstützung für eine sichere und stabile Stromversorgung bieten

Häufig gestellte Fragen

1. Wo werden Niederspannungsschaltanlagen hauptsächlich eingesetzt?

Es wird in Fabriken, Wohngebieten, Einkaufszentren, Krankenhäusern, Rechenzentren und kommunalen Projekten zur Stromverteilung, -steuerung und -schutz eingesetzt.

2.Was sind die wichtigsten Strukturtypen??

Fester Typ, Schubladentyp und ausfahrbarer Typ, ausgewählt auf der Grundlage der Zuverlässigkeitsanforderungen.

3.Was bedeutet IP-Bewertung?

IP30/IP40 für normale Innenräume; IP54 ist staub- und spritzwassergeschützt und eignet sich für feuchte und staubige Standorte.

4.Was ist selektive Koordination?Nur der dem Fehler am nächsten gelegene Leistungsschalter löst aus, wodurch größere Stromausfälle vermieden und die Versorgungszuverlässigkeit verbessert werden.

5.Welche Vorteile bieten intelligente Schaltanlagen?

Fernüberwachung, Fehlervoralarm, Energiestatistik, automatische Aufzeichnung, unbeaufsichtigter und intelligenter Betrieb.

6. Kann die Schaltanlage individuell angepasst werden?

Ja, wir unterstützen die Anpassung von Strom, Spannung, Schaltkreisen, Funktionen, Größe und Schutzniveau.

7. Wie lange ist die Lieferzeit?

7–15 Tage für Standardprodukte; 15–30 Tage für individuelle Projekte.
