Unterschied zwischen Leistungstransformator und Verteilungstransformator

Wenn Sie sich das Stromnetz ansehen, handelt es sich im Wesentlichen um ein riesiges Übertragungssystem. Vom Kraftwerk bis zum Ladegerät Ihres Laptops unterliegt der Strom jedoch bei der Übertragung mehreren Spannungsumwandlungen. Hinter diesem scheinbar nahtlosen Stromfluss verbirgt sich ein wichtiges Gerät: der Transformator.

Transformatoren sind das Rückgrat jedes modernen Stromnetzes. Sie regeln die Spannungsniveaus je nach Bedarf, sei es für die zwischenstaatliche Übertragung oder die Stromversorgung umliegender Häuser. Ohne Transformatoren wären moderne Energiesysteme ineffizient, unsicher und unzuverlässig. Von erneuerbaren Energienetzen in Indien bis hin zu städtischen Versorgungsunternehmen in den Vereinigten Staaten spielt die Auswahl des richtigen Transformators eine entscheidende Rolle bei der Gewährleistung einer zuverlässigen Stromversorgung.

Innerhalb des Stromnetzes gibt es zwei Hauptkategorien von Transformatoren: Leistungstransformatoren und Verteilungstransformatoren. Der weltweite Energiebedarf steigt weiter. Das Verständnis der Unterschiede zwischen diesen beiden Typen ist für Versorgungsunternehmen, EPC-Unternehmen, Industrieanwender und Infrastrukturentwickler von entscheidender Bedeutung.

Schauen wir uns ihre Unterschiede, ihre jeweilige Rolle im Netz und die Auswahl des richtigen Transformators für Ihre Anwendung genauer an.

Was ist ein Leistungstransformator?

Sie können sich einen Leistungstransformator als einen Schwerlastarbeiter im Stromnetz vorstellen. Es handelt sich um massive Hochspannungsgeräte im Übertragungsnetz. Ihre Hauptaufgabe besteht darin, Hochspannungen zu bewältigen und große Strommengen effizient zwischen Stromerzeugungsstandorten und Umspannwerken zu übertragen. Da diese Geräte so große Energiemengen verarbeiten, sind sie von allen namhaften Leistungstransformatorherstellern äußerst robust und langlebig ausgelegt. Sie sind nicht nur größer, sondern auch speziell für extreme Belastungen ausgelegt.

Anwendungen von Leistungstransformatoren im Stromnetz

Leistungstransformatoren finden Sie an folgenden Standorten:

Kraftwerke

Netzverbindungen und Schaltstationen

Umspannwerke

Diese Transformatoren sind wichtige Vermögenswerte. Sie dienen als Rückgrat und verbinden Kraftwerke mit dem Netz. Ein einzelner Ausfall könnte eine ganze Region betreffen.

Designschwerpunkt: Kapazität, Effizienz und Lastkurven

Ein wichtiger technischer Unterschied besteht darin, dass Leistungstransformatoren für den Betrieb unter Volllast ausgelegt sind. Sie halten hohen elektrischen und thermischen Belastungen stand. Da sie normalerweise unter Dauerlast mit oder nahe der Spitzenkapazität betrieben werden, optimieren Lieferanten von Leistungstransformatoren diese Einheiten, um bei Volllast einen maximalen Wirkungsgrad zu erreichen. Ihr Design zielt darauf ab, Energieverluste zu minimieren, eine zuverlässige Isolierung zu bieten und die Lebensdauer zu verlängern.

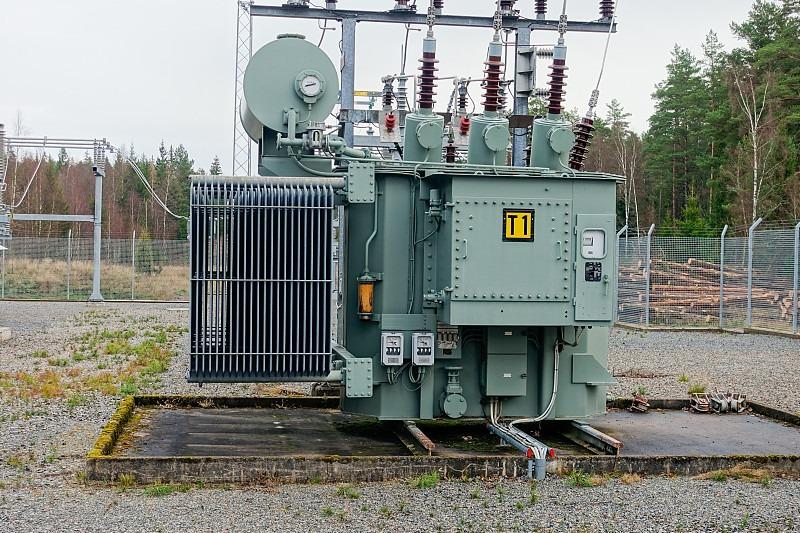

Was ist ein Verteiltransformator?

Ein Verteiltransformator ist ein Gerät, das Haushalte, Unternehmen und Gewerbegebäude mit Strom aus dem Stromnetz versorgt. Sie werden typischerweise an Strommasten in Wohngebieten oder an Gebäudeseiten mit hohem Fußgängerverkehr installiert. In einigen Gebieten, in denen der Platz begrenzt ist und keine Freileitungen verlegt werden können, können diese auch unter der Erde verlegt werden.

Diese Geräte werden auch als Abwärtstransformatoren bezeichnet, da sie die Spannung von einem höheren Niveau auf ein niedrigeres Niveau reduzieren, mit dem Benutzer sicher umgehen können, ohne ihre Geräte oder elektronischen Geräte zu beschädigen. In einem Verteiltransformator sind große Kupferspulen um einen Eisenkern gewickelt. Die Spulen leiten Strom durch den Eisenkern und übertragen Energie von einer Spule zur anderen, ohne dass es zu Spannungsschwankungen kommt.

Sie unterscheiden sich von Verteilereinspeisungen dadurch, dass sie nur an ein einzelnes Gebäude oder eine Gruppe von Gebäuden angeschlossen werden und nicht wie Einspeisungen an mehrere Einrichtungen.

Daher besteht die Funktion eines Verteilungstransformators darin, die Spannung von den Übertragungsleitungen herabzusetzen. Der Grundaufbau eines Verteiltransformators ist der gleiche wie der eines Spartransformators, seine Wicklungskonfiguration ermöglicht jedoch die Stromversorgung beider Seiten der Last.

In dieser Tabelle wird erklärt, warum Leistungstransformatoren und Verteiltransformatoren unterschiedlich konstruiert sind und warum sie nicht austauschbar verwendet werden können.

Hauptunterschied zwischen Leistungstransformator und Verteilungstransformator

1. Leistungstransformatoren werden im Übertragungsnetz mit höheren Spannungen eingesetzt, während Verteilungstransformatoren im Verteilungsnetz mit niedrigeren Spannungen eingesetzt werden.

2. Die Leistungstransformatoren sind in verschiedenen Nennwerten von 400 kV, 200 kV, 110 kV, 66 kV, 33 kV auf dem Markt erhältlich und die Verteilungstransformatoren sind in 11 kV, 6,6 kV, 3,3 kV, 440 V und 230 Volt erhältlich.

3. Der Leistungstransformator arbeitet immer mit Nennvolllast, da die Lastschwankungen sehr gering sind. Der Verteilungstransformator wird jedoch mit einer Last betrieben, die unter der Volllast liegt, da die Lastschwankungen sehr groß sind.

4. Die Leistungstransformatoren sind für einen maximalen Wirkungsgrad von 100 % ausgelegt und der Wirkungsgrad wird einfach anhand des Verhältnisses von Ausgangsleistung zur Eingangsleistung berechnet, während der maximale Wirkungsgrad beim Verteiltransformator zwischen 50 und 70 % variiert und nach All Day Efficiency berechnet wird.

5. Leistungstransformatoren werden in Kraftwerken und Umspannwerken eingesetzt, und der Verteilungstransformator wird an den Verteilungsstationen installiert, von wo aus der Strom für Industrie- und Haushaltszwecke verteilt wird.

6. Die Größe des Leistungstransformators ist im Vergleich zu den Verteilungstransformatoren groß.

7. Bei Leistungstransformatoren treten die Eisen- und Kupferverluste den ganzen Tag über auf, bei Verteiltransformatoren treten die Eisenverluste jedoch 24 Stunden lang auf, d. h. den ganzen Tag über, und die Kupferverluste hängen vom Lastzyklus ab.

Anwendungen: Wann sollten Leistungstransformatoren verwendet werden?

Leistungstransformatoren werden hauptsächlich zur Energieübertragung eingesetzt. Sie sind in folgenden Situationen erforderlich:

Stromerzeugung: Wird zur Spannungserhöhung in Wasser-, Wärme- oder Kernkraftwerken verwendet, um eine Übertragung über große Entfernungen zu ermöglichen.

Netzzusammenschaltung: Verbindung verschiedener Übertragungsnetze und sekundärer Übertragungsnetze, um die Stromübertragung zwischen regionalen Netzen zu ermöglichen.

Industrielle Megalasten: Bereitstellung dedizierter Hochspannungsstromversorgungen für große Anlagen wie Stahlwerke und Rechenzentren.

Netzstabilität: Unterstützt Spannungsregulierung und Blindleistungskompensation, um eine stabile Stromversorgung aufrechtzuerhalten.

Netzausbau- und erneuerbare Energieprojekte stützen sich in der Regel auf Hersteller von Leistungstransformatoren und weltweit zertifizierte Lösungen von vertrauenswürdigen Lieferanten von Leistungstransformatoren.

Anwendungen: Wann sollten Verteilungstransformatoren verwendet werden?

Verteiltransformatoren werden überwiegend kundenseitig eingesetzt. Sie sind in den folgenden Szenarien erforderlich:

Netzintegration erneuerbarer Energien: Anbindung von Windparks und Solarkraftwerken an das lokale Netz über Aufwärtsverteilertransformatoren.

Elektrifizierung von Wohngebäuden und ländlichen Gebieten: Bereitstellung einer zuverlässigen Stromversorgung für Mehrfamilienhäuser, Wohngebiete und abgelegene Dörfer.

Kommerzielle Infrastruktur: Stromversorgung stark nachgefragter Bereiche wie Einkaufszentren, Bürogebäude und Einzelhandelskomplexe.

Industrieparks: Unterstützung der Leichtindustriefertigung, Werkstätten und Cluster kleiner und mittlerer Unternehmen.

Fazit: Auswahl des richtigen Transformators für die richtige Anwendung

Jeder Transformatortyp hat seine eigenen einzigartigen Funktionen. Leistungstransformatoren übertragen Strom effizient an das Hauptstromnetz. Verteiltransformatoren hingegen sind darauf ausgelegt, unterschiedliche Lasten zu bewältigen und eine zuverlässige Stromversorgung zu gewährleisten. Die Auswahl des richtigen Transformators ist eine langfristige Entscheidung, die sich über Jahrzehnte hinweg auf Effizienz, Zuverlässigkeit und Betriebskosten auswirken wird.

Kontaktieren Sie noch heute unser Engineering-Team, um Ihre Projektanforderungen zu besprechen und mehr über Transformatorlösungen zu erfahren, die auf hohe Leistung, hohe Effizienz und lange Lebensdauer zugeschnitten sind.

FAQs: Leistungstransformator vs. Verteilungstransformator (vereinfacht)

F1: Was ist der Hauptunterschied zwischen Leistungs- und Verteilungstransformatoren?

A: Leistungstransformatoren sind für Hochspannungsübertragungsnetze (z. B. 400 kV) vorgesehen und laufen unter Volllast und mit geringen Schwankungen. Verteilungstransformatoren dienen der Niederspannungsverteilung (z. B. 11 kV) zur Versorgung von Endverbrauchern und laufen im Teillastbereich mit starken Schwankungen.

F2: Wie unterscheiden sich ihre Effizienz und Berechnung?

A: Leistungstransformatoren: 100 % maximaler Wirkungsgrad, berechnet nach Ausgangs-/Eingangsleistung. Verteilungstransformatoren: 50–70 % Wirkungsgrad, berechnet anhand der Ganztagseffizienz (24-Stunden-Energieverhältnis).

F3: Wann sollte jeder Transformator verwendet werden?

A: Leistungstransformatoren: Kraftwerke, Umspannwerke, große Industrielasten. Verteilungstransformatoren: Wohn-/Gewerbegebiete, Umspannwerke, leichte Industrieparks.

F4: Was sind ihre wichtigsten Design-/physikalischen Unterschiede?

A: Leistungstransformatoren: Größer, höhere Flussdichte, Volllast, Kupfer- und Eisenverluste rund um die Uhr. Verteilungstransformatoren: Kleiner, geringere Flussdichte, Teillast, Eisenverluste rund um die Uhr (Kupferverluste hängen von der Last ab).

F5: Können sie austauschbar verwendet werden?

A: Nein. Sie sind für unterschiedliche Lasten und Wirkungsgrade optimiert. Austauschnutzung führt zu Ineffizienz und Geräteausfällen.

F6: Was ist bei der Auswahl zu beachten?

A: Netzwerkebene (Übertragung/Verteilung), Lasttyp, Nennspannung, Effizienzanforderungen und Anwendungsbereich (Stromerzeugung/Endverbraucher).
