Vorgefertigte Außenstation europäischen Typs

Die vorgefertigte Außenstation europäischen Typs verfügt über ein integriertes Drei-in-Eins-Design, das Hochspannungsschaltanlagen, Transformatoren und Niederspannungsschaltanlagen für eine starke Systemvollständigkeit kombiniert. Umfassender Hoch-/Niederspannungsschutz sorgt für sicheren, zuverlässigen Betrieb und vereinfachte Wartung; Es zeichnet sich durch kompakte Stellfläche, reduzierte Investitionen, kurze Produktionszyklen und einfache Mobilität aus; Flexible Verkabelungskonfigurationen; Einzigartige Struktur: Das Gehäuse aus zweischichtigen Wabenverbundplatten bietet robuste Isolierung, Wärmeableitung, Belüftung, Ästhetik und hohe IP-Schutzart. Zu den Gehäusematerialien gehören Edelstahl, Titanlegierung, Aluminiumlegierung, kaltgewalzter Stahl und farbbeschichteter Stahl; Mehrere Konfigurationen verfügbar: Allzweck, Villa-Stil, kompakt usw. Hochspannungs-Ringkabel können mit Netzwerkautomatisierungsterminals (FTUs) zur zuverlässigen Erkennung von Kurzschlüssen und einphasigen Erdschlüssen ausgestattet werden. Verfügt über „vier Remote“-Funktionen (Fernsteuerung, Fernmessung, Fernsignalisierung, Ferneinstellung) und erleichtert die Aktualisierung der Automatisierung des Verteilungsnetzwerks.

Technische Parameter

Hinweis: Die Punkte 5 und 6 sind nicht erforderlich, wenn die Transformatorleistung weniger als 200 kVA beträgt.

Nutzungsbedingungen

Benutzer müssen bei der Bestellung die folgenden Informationen angeben:

• Höhe: W 1000m;

• Umgebungstemperatur: ·25. (:~+40. (:;

• Relative Luftfeuchtigkeit: Der Tagesdurchschnittswert beträgt nicht mehr als 95 % und der Monatsdurchschnittswert beträgt nicht mehr als 90 %;

• Antivibrationsstufe: horizontale Beschleunigung 0,4 m/s2, vertikale Beschleunigung 0,15 m/s2;

• Bitte bestätigen Sie, dass der Installationsort keinen starken Erschütterungen, starker Verschmutzung und chemischer Korrosion ausgesetzt ist und keine Gefahr durch leitfähigen Staub oder Explosion besteht. Wenn die Anforderungen normaler Nutzungsbedingungen nicht erfüllt werden, wenden Sie sich bitte an Ceho, um eine Lösung zu finden.

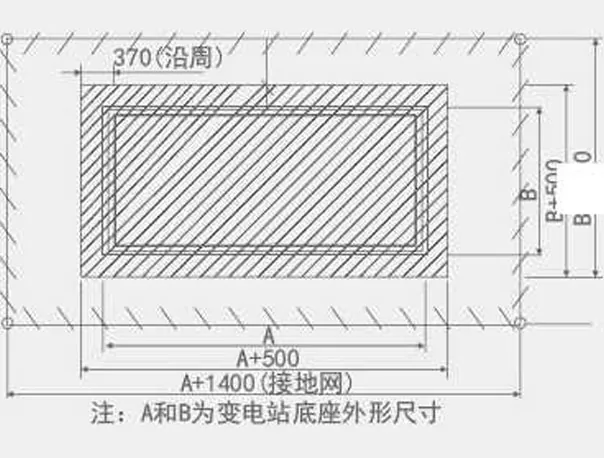

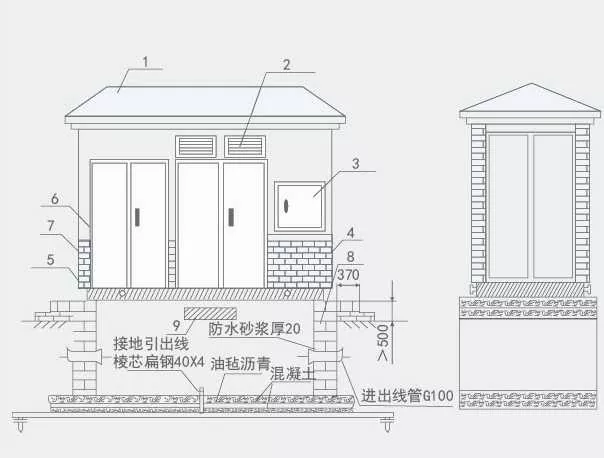

Einbaumaßzeichnung

1. Dach

2. Jalousien

3. Externe Messbox

4. Hebering

5. Starres Chassis einstecken

6. Tür

7. Ziegel abstreifen, Wandoberfläche aus Ziegelimitat

8. Betonfundament

9. Entlüftung des Grabfundaments

Muss bei der Bestellung bekannt sein

Zum Zeitpunkt Ihrer Bestellung müssen Sie folgende Informationen angeben:

·Modell, Kapazität, Menge, Farb- und Größenanforderungen, Schalenmaterial;

·Transformatormodell, Leistung, Verbindungsmodus, Anzapfbereich und Impedanzanforderungen;

·Primärverkabelungsplan, Komponentenmodell, Spezifikation und Anforderungen der Hochspannungsseite;

·Transformatoröl (25 #, 45 #, Öl mit hohem Zündpunkt);

·Konfigurationsanforderungen für intelligente Energiemanagementnetzwerke oder Immobilienverwaltungsnetzwerke;

·Umweltanforderungen für die Verwendung.
