Amerikanische vorinstallierte Kasten-Umspannstation

Diese amerikanische vorinstallierte kastenförmige Umspannstation ist außerdem mit einer Vielzahl von Sicherheitsvorrichtungen ausgestattet, darunter einem Erdungssystem, Fehlerschutzvorrichtungen und Überspannungsableitern, um sicherzustellen, dass das Stromnetz jederzeit sicher und zuverlässig arbeitet. Darüber hinaus wird beim Produktdesign Wert auf einfache Installation und Bedienung gelegt. Zu den vormontierten Komponenten gehören Transformatoren, Leistungsschalter und Schaltanlagen, wodurch der Installationszyklus effektiv verkürzt und die Arbeitskosten gesenkt werden. Das Umspannwerk ist außerdem mit einem fortschrittlichen Überwachungssystem ausgestattet, das es den Betreibern ermöglicht, das Stromnetz in Echtzeit über einen zentralen Kontrollraum zu überwachen und zu verwalten. Das vorgefertigte modulare Umspannwerk im amerikanischen Stil ist eine hochwertige Lösung für industrielle und kommerzielle Anwendungen und erfüllt sichere und zuverlässige Stromverteilungsanforderungen auf kostengünstige Weise.

Technische Parameter

● Sicherung

Auf der Hochspannungsseite der American Pre-Installed Box-Type Substation sind eine Backup-Schutzsicherung und eine Stecksicherung in Reihe geschaltet, um einen umfassenden Schutz zu gewährleisten. Bei der Backup-Schutzsicherung handelt es sich um eine in Öl getauchte, strombegrenzende Hochspannungssicherung mit großem Ausschaltvermögen. Stecksicherungen starten nur, wenn im Transformator ein Fehler vorliegt. Die Dual-Induktionssicherung kann einen doppelten Schutz für Strom und Temperatur bieten. Sollte dieser durchgebrannt sein, kann der Sicherungskern problemlos vor Ort ausgetauscht werden.

Aufbau und Ablauf

1. Das Layout

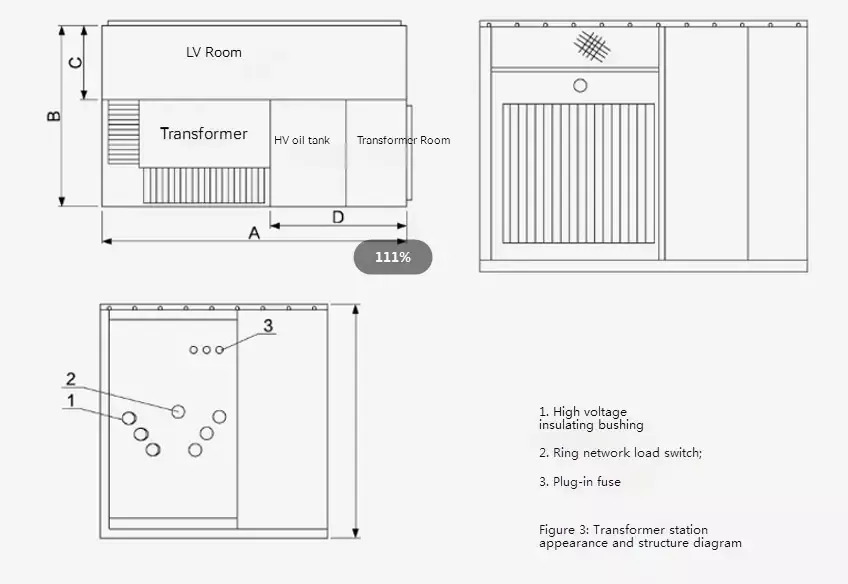

Die Form und Struktur der vorinstallierten Box-Type-Umspannstation von American ist unten dargestellt. Der Tank ist in den oberen Hochdrucktank und den unteren Transformatortank unterteilt.

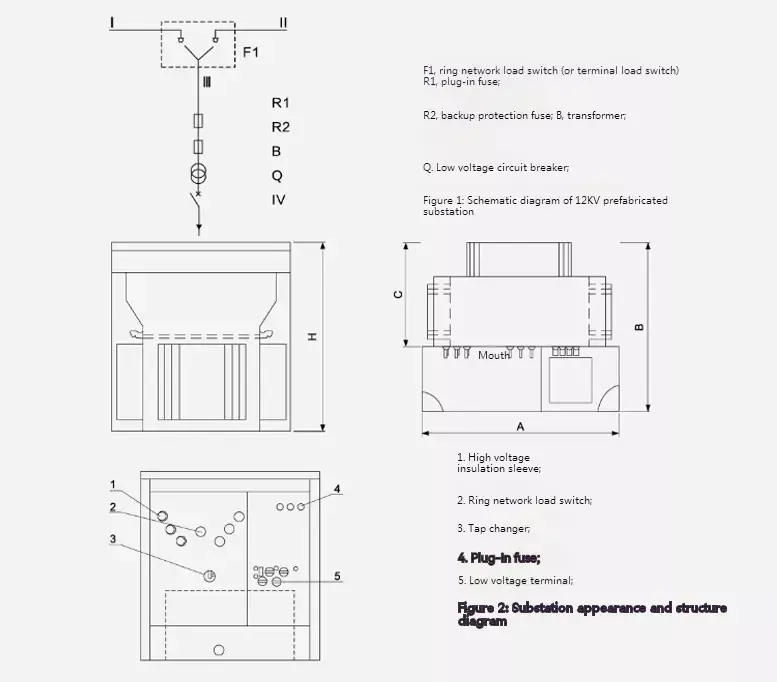

Das Umspannwerk kann für Ringnetz-Stromversorgungssysteme und Endstromversorgungssysteme verwendet werden. Die Einspeisung der Leitung und des Zweigs „l III“ wird durch den Lastschalter des Ringnetzes geschaltet. Gleichzeitig ist die Hochspannungsseite des Transformators am eingehenden Ende mit einer Sicherung ausgestattet, die den Zweigstromkreis schützen und Kurzschlussfehler, Überlastung und Übertemperatur vermeiden kann. Sie können auch Hochspannungsanzeigegeräte und Blitzableiter installieren. Das Niederspannungsende des Transformators wird nach dem Durchlaufen ausgegeben Amperemeter und den Niederspannungs-Leistungsschalter.

Abmessungen und Gewicht

2. Der Transformator

Für amerikanische vorinstallierte Box-Type-Umspannwerke verwenden wir die neuen dreiphasigen Öltransformatoren der Serien S9 und S11 mit geringen Leerlaufverlusten, geringem Temperaturanstieg, geringem Geräuschpegel und geringer Höhe. Sowohl die Leerlaufverluste als auch die Lastverluste sind geringer als beim ursprünglichen S9-Transformator.

Der Transformator verfügt über eine vollständig abgedichtete Struktur, um Luftverschmutzung und Feuchtigkeit effektiv zu isolieren. An der Oberseite des Öltanks verbleibt ein 40–90 mm dickes Luftpolster, das zusammen mit der gewellten Struktur des Öltankmantels eine Rolle bei der Kühlung und Reduzierung des Innendrucks spielt.

Abmessungen und Gewicht
