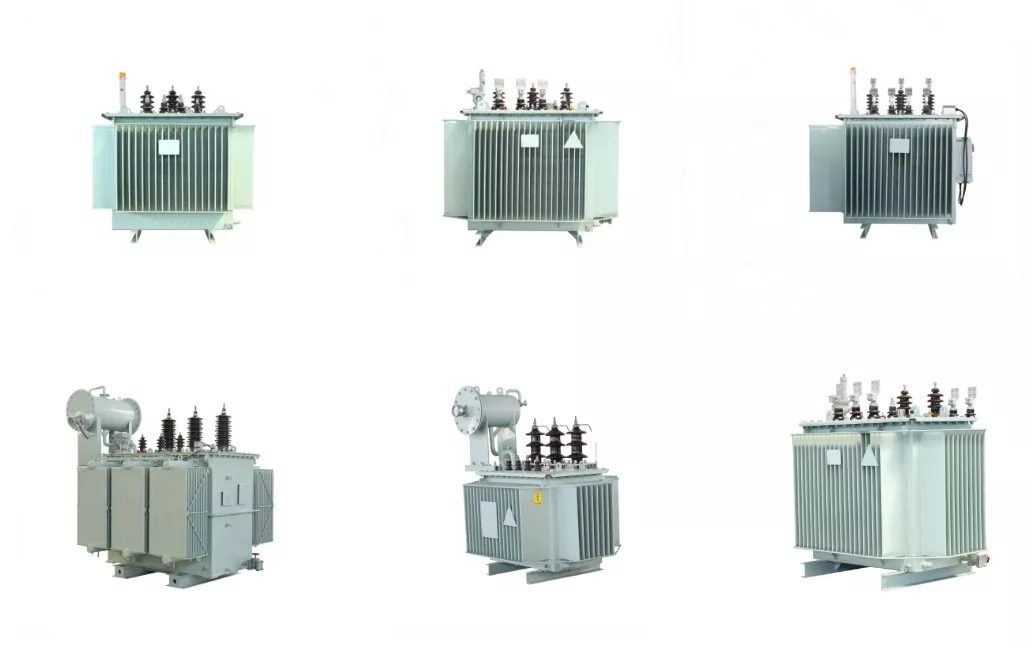

Ölgetauchter Verteilungstransformator

Der Kern des Ölverteiler-Leistungstransformators besteht aus der Laminierung importierter, hochwertiger, kaltgewalzter Siliziumstahlbleche, wodurch der Leerlauf- und Leerlaufstrom erheblich reduziert wird. Der Kern soll für Kompaktheit sorgen und Geräusche minimieren. Hoch- und Niederspannungswicklungen bestehen aus sauerstofffreiem Kupfer. Niederspannungswicklungen für 500 kVA und darunter haben eine doppelschichtige zylindrische Struktur, während Wicklungen für 630 kVA und mehr eine Doppelhelix- oder Quad-Helix-Struktur oder eine Kupferfolienwicklung verwenden. Hochspannungswicklungen verwenden eine mehrschichtige zylindrische Struktur.

Der Transformator nutzt die Dyn11-Verbindungsgruppe, um harmonische Auswirkungen auf das Stromnetz zu minimieren und die Qualität der Stromversorgung zu verbessern. Die vollständig abgedichtete Konstruktion verlängert die Lebensdauer, macht eine Kernentfernung überflüssig und erfordert keine Wartung. Nach dem Standardtransport erfordert dieser Serientransformator keine Kerninspektion. Relevante Komponenten können direkt installiert und anschließend abgenommen werden. Nach dem Passieren ist es betriebsbereit.

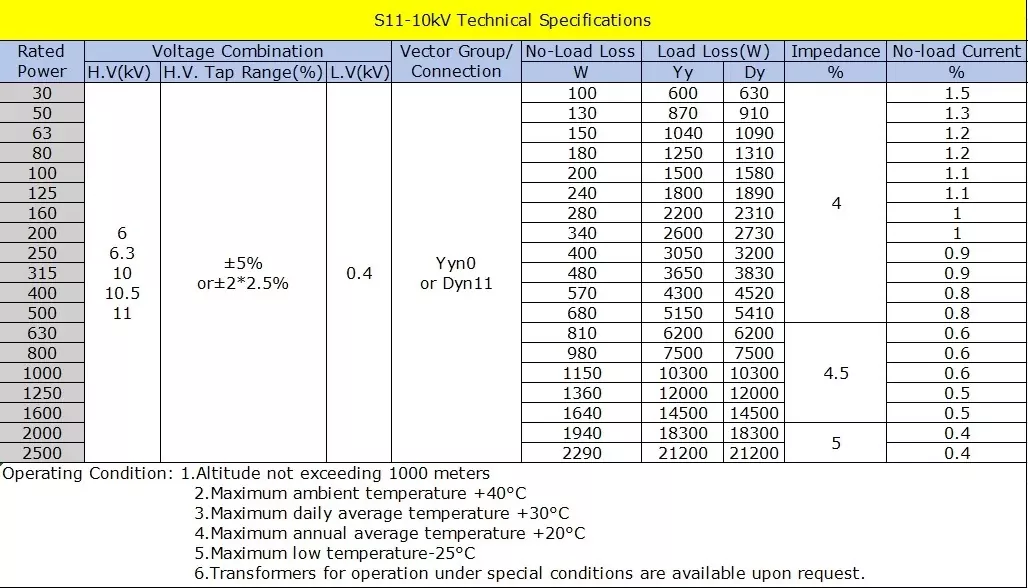

Spezifikation

Standards und Zertifizierungen

Design und Test: IEC 60076-1…11, GB 1094, IEEE C57.12.00;

Verlustbewertung: IEC 60076-20;

Sicherheit: IEC 61936, DL/T 572;

Umwelt: ISO 14001, CE, EAC, UkrSEPRO für den Export in die Ukraine

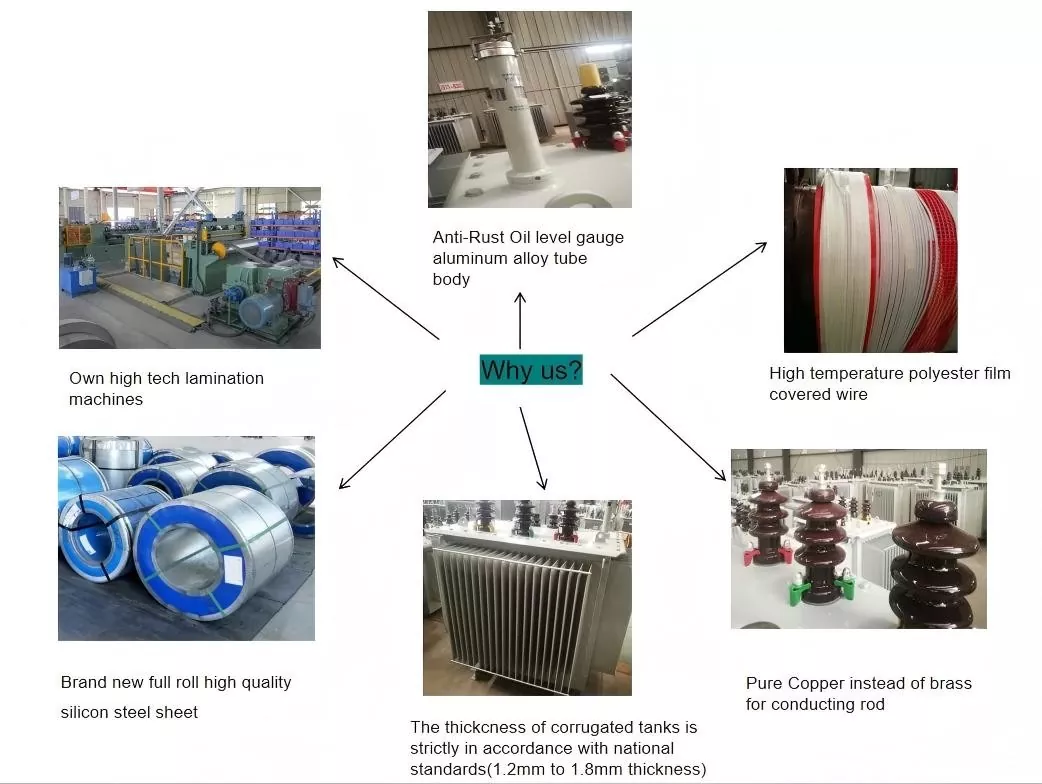

Warum uns wählen?

- Unser ölgeschützter Verteilungstransformator ist hocheffizient und verlustarm, wodurch der Energieverbrauch und die Betriebskosten gesenkt werden.

- Der Transformatorkörper ist eine neue Art von Isolationsstruktur, die Kurzschlussfestigkeit wurde gegenüber dem Original verbessert.

- Der Eisenkern besteht aus hochwertigem kaltgewalztem Siliziumstahlblech mit hoher Permeabilität. Er besteht aus Hoch-/Niederspannungswicklungen, bei denen es sich um sauerstofffreie Kupferdrähte handelt und die eine mehrschichtige zylindrische Struktur annehmen.

- Alle Befestigungselemente wurden speziell behandelt, um ein Lösen zu verhindern.

- Die gewellte Struktur des Öltanks, der Tankabdeckung und der Rand des Kastens verfügen über zwei Möglichkeiten der vollständigen Schweiß- oder Bolzenverbindung, was die Lebensdauer von Transformatoröl und Isoliermaterialien verlängern kann.

Betriebsumgebungsbedingungen

1. Die Installationshöhe darf 1000 m über dem Meeresspiegel nicht überschreiten (unter normalen Bedingungen); Spezielle Umgebungen erfordern gesonderte Spezifikationen.

2. Die Umgebungstemperatur darf 40 °C nicht überschreiten.

3. Mindestaußentemperatur: -25°C.

Auf Kundenwunsch können Transformatoren bereitgestellt werden, die für den Betrieb unter besonderen Bedingungen geeignet sind.
