Ölgetauchter Verteilungstransformator mit Leerlaufstufenschalter

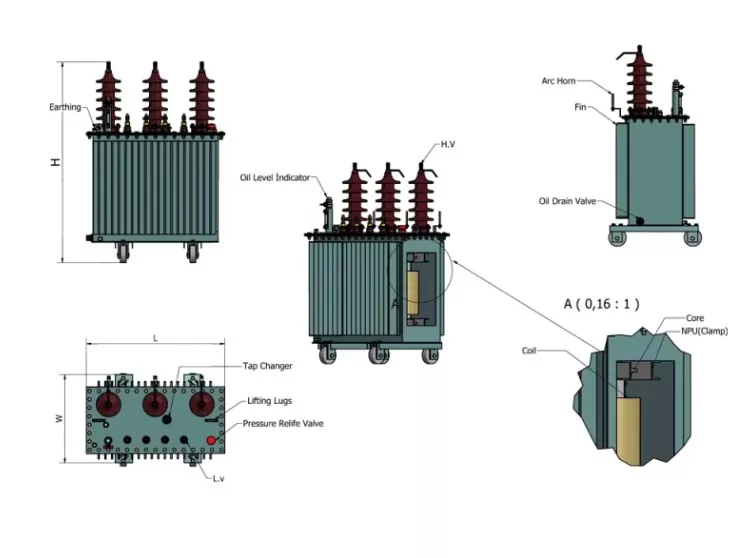

Der Öl-Verteilungstransformator mit Leerlaufstufenschalter ist ein zuverlässiges Produkt aus der Ceho-Fabrik. Der Kern besteht aus kornorientierten, kaltgewalzten Siliziumstahlblechen mit hoher Permeabilität. Es verfügt über ein Kerndesign mit vollständig schrägen Verbindungen und einer segmentierten Struktur. Die Kernsäulen weisen mehrstufig abgestufte kreisförmige Querschnitte auf, während Joch und Kern einheitliche Querschnitte beibehalten.

Der Kern dieses Produkts besteht aus kornorientierten, kaltgewalzten Siliziumstahlblechen mit hoher Permeabilität. Es zeichnet sich durch ein Kerndesign mit vollständig abgeschrägten Verbindungen und einer segmentierten Struktur aus. Die Kernsäulen weisen mehrstufig abgestufte kreisförmige Querschnitte auf, während Joch und Kern einheitliche Querschnitte beibehalten.

Bei den Wicklungen werden gewellte Ölkanäle mit lackfreier Imprägnierung und Kompressionsbandbindung verwendet. Alle Wicklungen sind konzentrische Spulen. Die Hochspannungswicklung verfügt über Anzapfungen, die den Anforderungen an die Anzapfspannung entsprechen und mit dem auf der Tankabdeckung montierten Stufenschalter verbunden sind. Dies ermöglicht die Spannungsübertragung zwischen 10 kV und 20 kV und die Anpassung der Abgriffspannung nach der Stromunterbrechung.

Sicherheitsschutzvorrichtungen 30-2000-kVA-Transformatoren sind mit Druckentlastungsventilen ausgestattet. Gasrelais mit Alarm- und Auslöseklemmen können je nach Benutzeranforderungen installiert werden. Geräte zur Messung der Öltemperatur Alle Transformatoren verfügen über Thermometerfassungen aus Glas, die auf der Tankoberseite montiert sind und 120 ± 10 mm in das Öl hineinragen. 1000–2000-kVA-Transformatoren verfügen über Außensignalthermometer. Ölgetauchte Verteilungstransformatoren mit lastfreien Stufenschalterbehältern bestehen aus gewellten Wänden und sind mit einer haltbaren pulverbeschichteten Farbschicht versehen. Die Wellrippen sorgen nicht nur für Kühlung, sondern fungieren auch als „atmende“ Elemente, da ihre Elastizität Änderungen des Ölvolumens aufgrund von Temperaturschwankungen ausgleicht. Daher ist bei vollständig abgedichteten Transformatoren kein Ölausdehnungsgefäß erforderlich, wodurch die Gesamthöhe reduziert wird. Durch die Vakuumölbefüllung während der Kapselung wird die Feuchtigkeit vollständig aus dem Transformator entfernt, wodurch verhindert wird, dass Transformatoröl mit Luft in Kontakt kommt. Dadurch wird das Eindringen von Sauerstoff und Wasser, die die Isolationsleistung verschlechtern und die Ölalterung beschleunigen könnten, effektiv blockiert, sodass keine regelmäßigen Ölprobentests erforderlich sind.

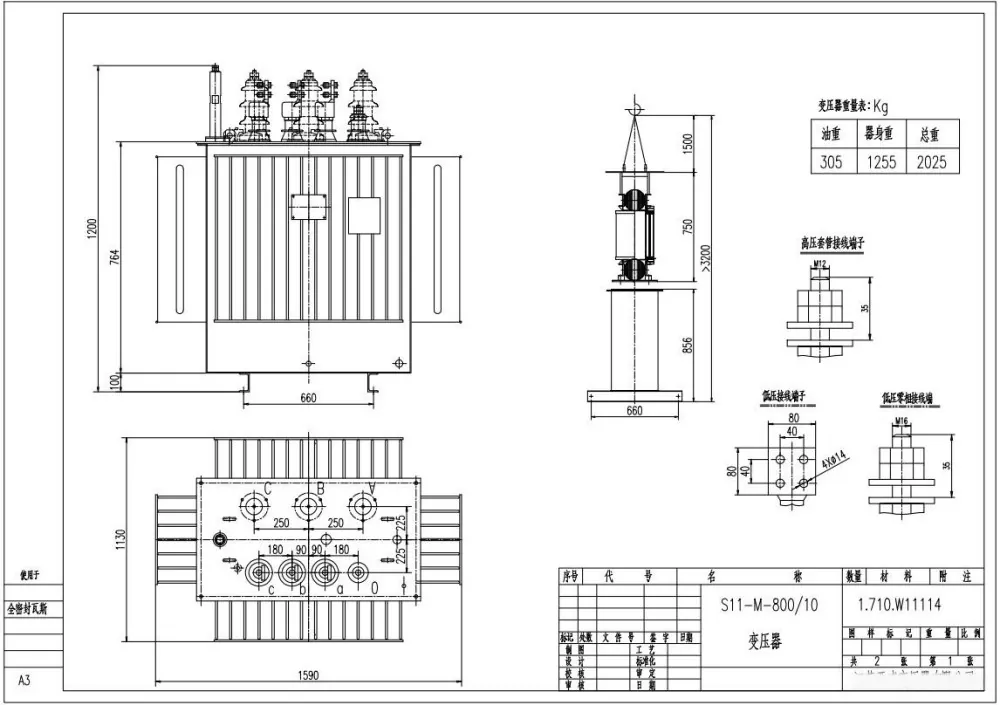

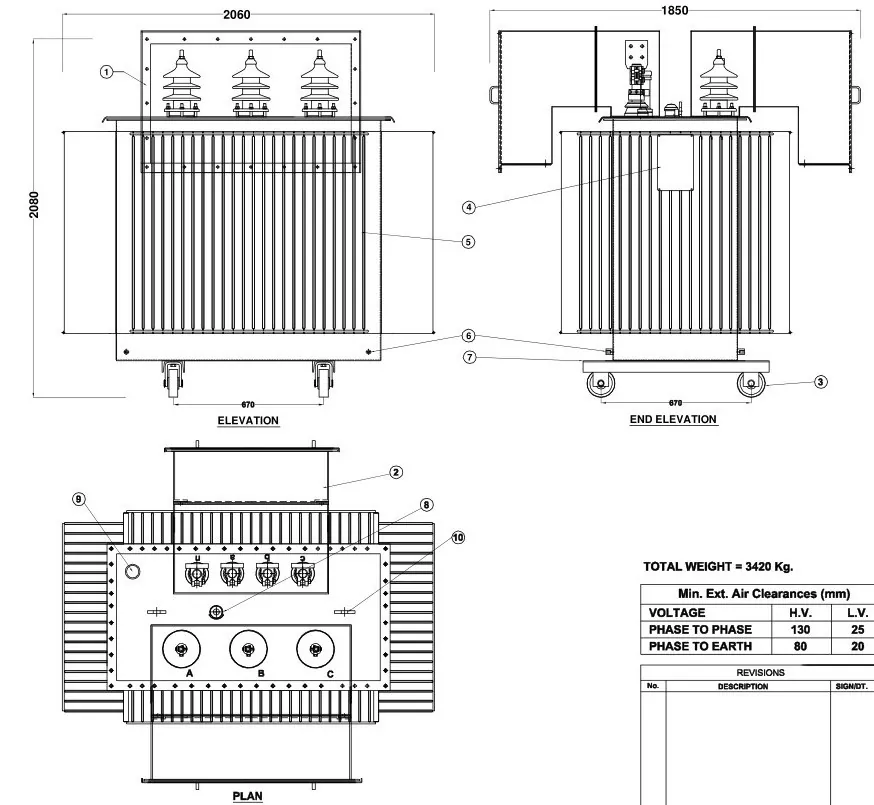

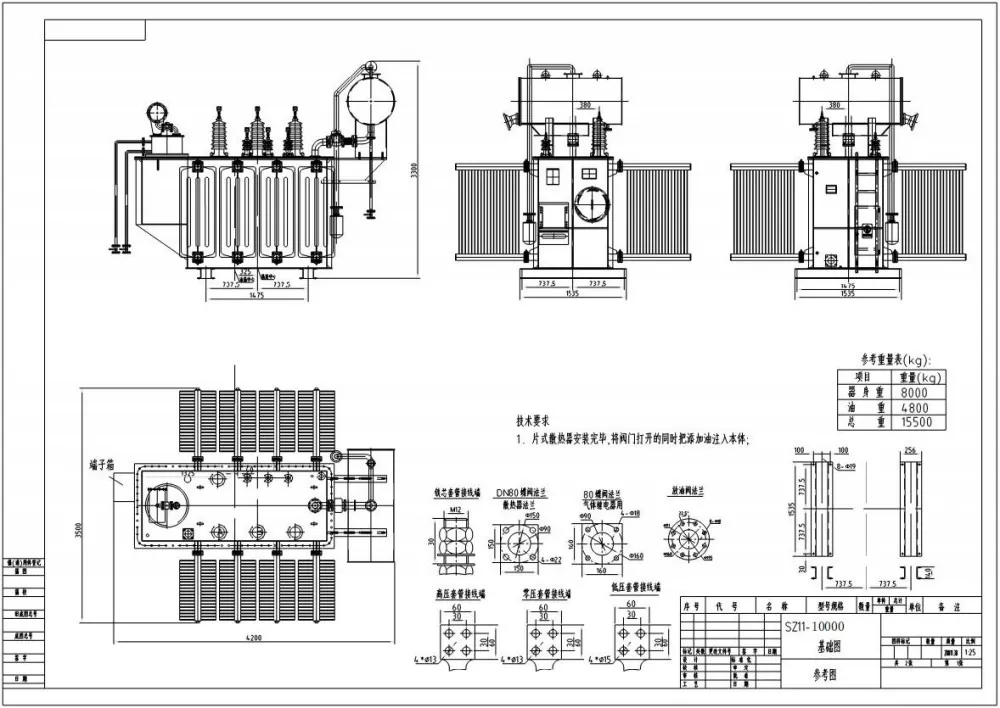

Technische Parameter

Inspektion des Verteilungstransformators vor dem Betrieb

1. Überprüfen Sie die Zertifizierung des Transformators. Wenn die Zertifizierung länger als zwei Monate dauert, prüfen Sie den Isolationswiderstand erneut.

2. Überprüfen Sie den Ölstand und die Entlüftungsöffnung des Ölverteilungstransformators mit Leerlaufstufenschalter. Keine Ölleckage, normaler Ölzustand bei ausreichender Belüftung.

3. Überprüfen Sie die Integrität der Hoch-/Niederspannungs-Isolierbuchsen und der zugehörigen Leitungen. Stellen Sie sicher, dass die Schrauben fest sitzen.

4. Bestätigen Sie, dass die Position des Spannungsreglerschalters korrekt ist. Überprüfen Sie, ob die Hoch-/Niederspannungssicherungen richtig aufeinander abgestimmt sind.

5. Stellen Sie sicher, dass die Blitzschutzeinrichtungen voll funktionsfähig sind. Der gemessene Erdungswiderstand muss den Standards entsprechen.

6. Keine Anomalien an Kabeln oder Sammelschienen festgestellt.

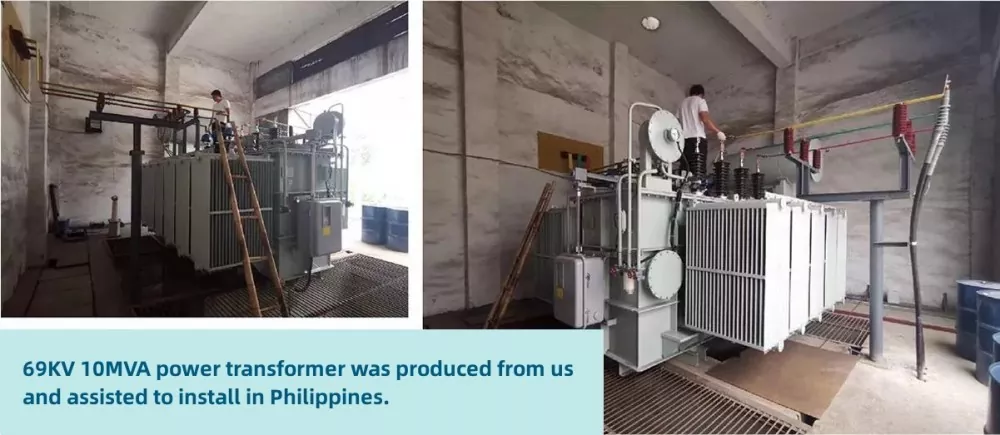

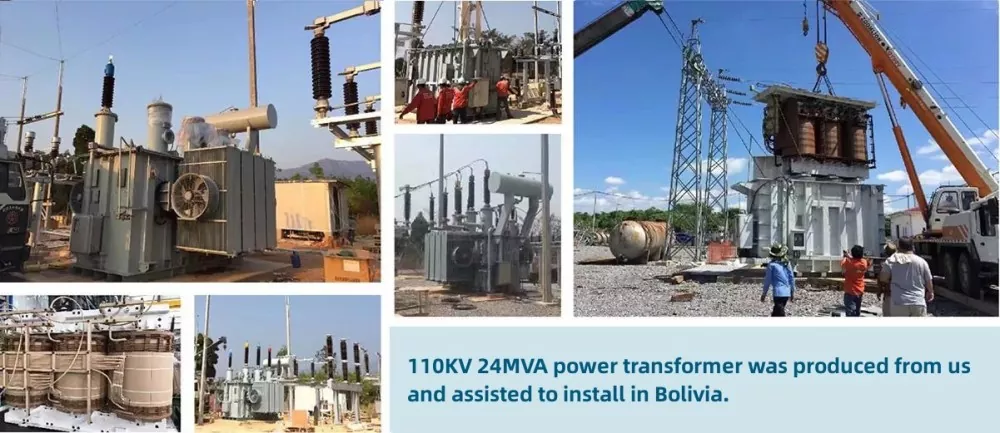

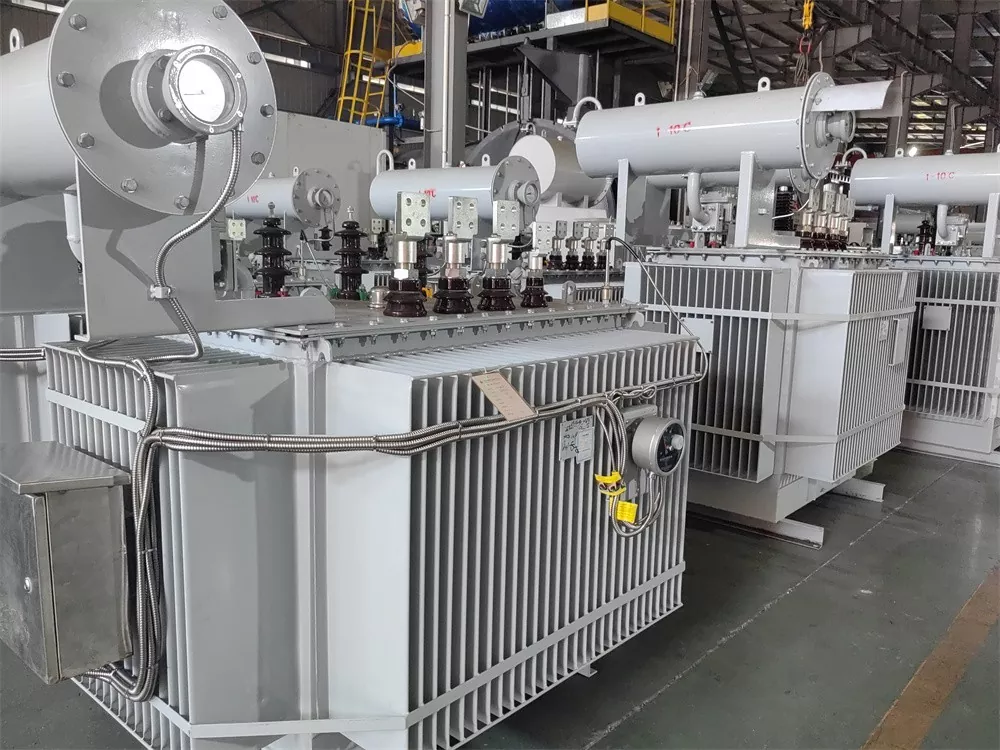

Kundenfotos

Wartungshinweise

● Der manuelle Betrieb erfordert vorab geplante Abschaltungen zum Austausch des Stufenschalters.

● Überprüfen Sie regelmäßig den mechanischen Verschleiß des Stufenschalters bei Ölverteilungstransformatoren mit Leerlaufstufenschalter.

● Überwachen Sie die Ölqualität, um die Isolierung und Kühlleistung sicherzustellen.
