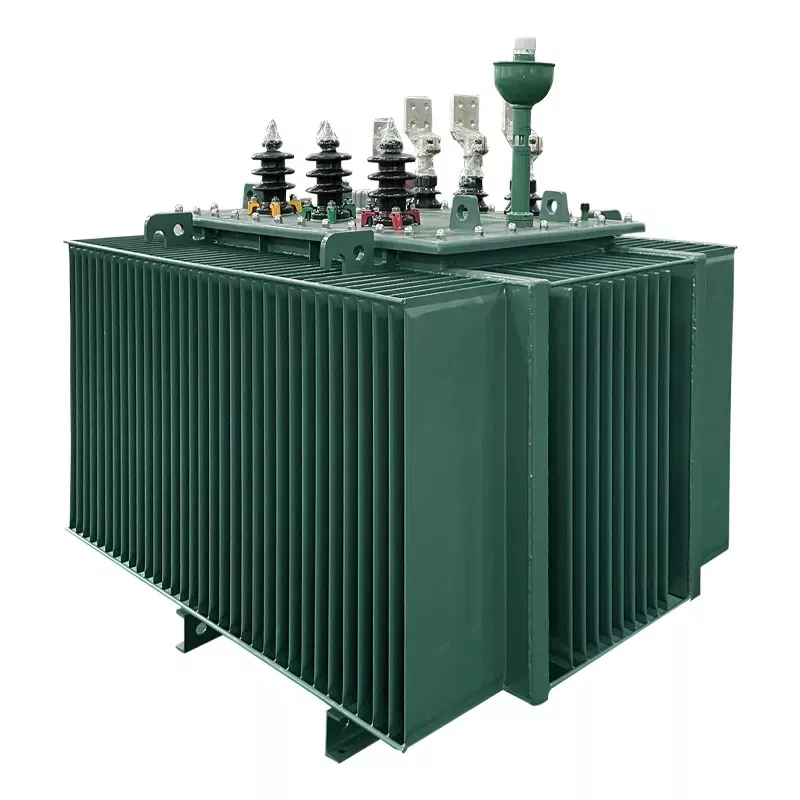

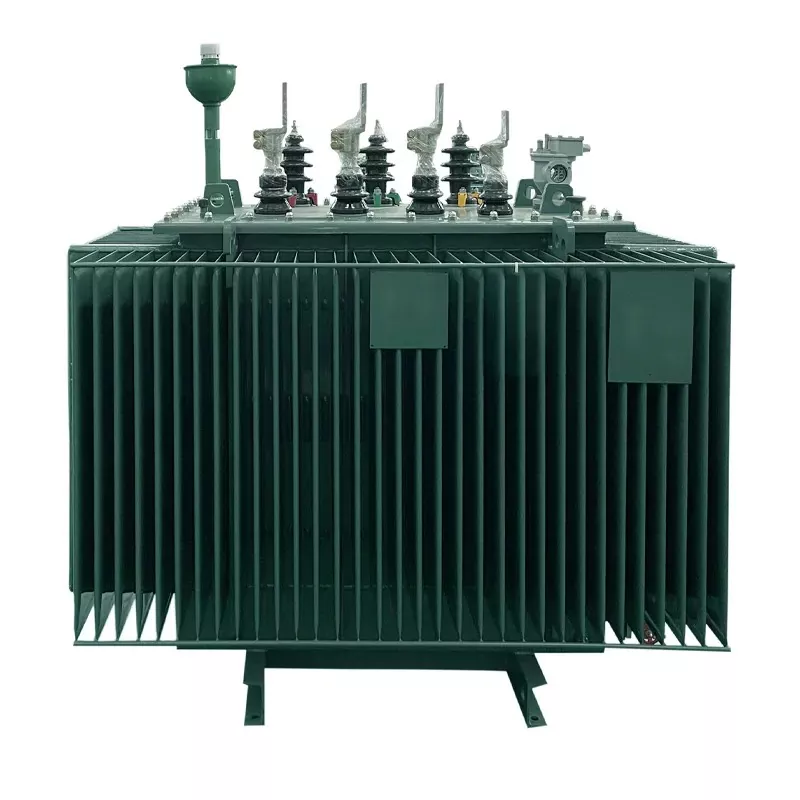

Dreiphasiger Öl-Verteilungstransformator mit Laststufenschalter

Dreiphasige Ölverteilungstransformatoren mit Laststufenschalter sind wichtige Geräte in modernen Verteilungssystemen und auch eines der wichtigen Produkte von Ceho. Diese Produkte können die Spannung regulieren, ohne die Last zu unterbrechen, und so die Stromqualität und Netzstabilität verbessern.

Anfrage absenden

Produktbeschreibung

Dieser dreiphasige Ölverteilungstransformator mit Laststufenschalter besteht aus hochwertigem kaltgewalztem CRGO-Siliziumstahl und sorgt so für geringe Leerlaufverluste. Es hat eine gute Energiesparwirkung und bemerkenswerte soziale und wirtschaftliche Vorteile. Hohe Beständigkeit gegen Kurzschlüsse und Blitzeinschläge; Hochzuverlässiges Stützstrukturdesign für den Einsatz sowohl im Außen- als auch im Innenbereich.

Die Spannung und Nennleistung unserer Transformatoren können individuell angepasst werden. Verfügbare Spannungen: 6 kV, 6,3 kV, 10 kV, 10,5 kV, 11 kV, 12,47 kV, 13,2 kV, 13,8 kV, 15 kV, 20 kV, 22 kV, 24 kV, 33 kV, 34,5 kV, 35 kV, 38 kV...... 110 Kilovolt.

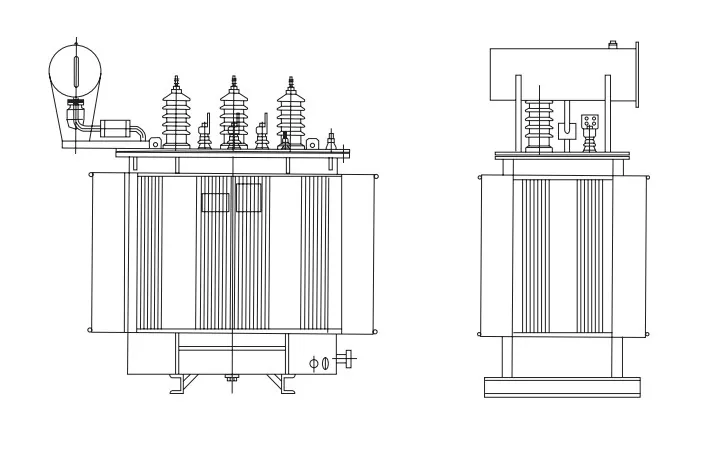

Umrisszeichnung

Technische Spezifikationen

Nennleistung (kVA)	Nennspannung (kV)		Vektorgruppe	Leerlaufverlust (W)	Lastverlust (W)	Impedanz (%)
Nennleistung (kVA)	HV	LV	Vektorgruppe	Leerlaufverlust (W)	Lastverlust (W)	Impedanz (%)
30	13.8 13.2 11 10.5 10 6.3 6 Klopfbereich: ±5 %; ±2*2,5 %	0.4 0.433 0.415	Dyn11 Yyn0 Yzn11 Dyn5	100	600	5.5
50				130	870
80				180	1250
100				200	1500
125				240	1800
160				280	2200
200				340	2600
250				400	3050
315				480	3650
400				570	4300
500				680	5150
630				810	6200	6
800				980	7500
1000				1150	10300
1250				1360	12000
1600				1640	14500
2000				1960	17800
2500				2310	20700
3150				2730	24300

Besonderheit	Beschreibung
Spannungsregelung	Ermöglicht die Anpassung der Lastspannung über einen Stufenschalter, während der Transformator unter Strom steht, typischerweise mit einem Regelbereich von ±15 % oder mehr .
Tippen Sie auf Wechslertyp	Aufgrund der Zuverlässigkeit und langen Lebensdauer wird der Vakuum-OLTC bevorzugt. muss den Normen IEC 60214 oder AS 60214.1 entsprechen.
Kühlmethode	ONAN (Oil Natural Air Natural) ist Standard; Einige Varianten verwenden möglicherweise OFAF (Oil Forced Air Forced) für höhere Kapazitäten.
Isolierung und Öl	Zur Isolierung und Kühlung in Mineralöl getaucht; Öl muss den Normen IEC 60296 entsprechen. Das Öl im Lastumschalterfach muss vom Öl im Haupttank isoliert werden.
Konstruktion	Typischerweise vom Kerntyp, mit Kupferwicklungen, gewelltem Stahltank und hermetisch abgedichtetem Design, um das Eindringen von Feuchtigkeit zu verhindern.
Tippen Sie auf „Steuerung“.	Unterstützt den automatischen, lokalen manuellen (elektrischen) und manuellen Notfallbetrieb (mechanisch). Inklusive Endschalter, Thermoschutz und Positionsanzeigen.

Normale Umgebungsbedingungen

1. Umgebungstemperatur: Nicht mehr als +40℃, Nicht weniger als -25℃, Die monatliche Durchschnittstemperatur beträgt nicht mehr als +30℃. Die Jahresdurchschnittstemperatur beträgt nicht mehr als +20℃.

2. Höhe: Nicht mehr als 1000 m.

3. Die Welle der Versorgungsspannung ähnelt einer Sinuswelle.

4. Die Versorgungsspannung des dreiphasigen Öl-Verteilungstransformators mit Laststufenschalter ist annähernd symmetrisch.

5. Der gesamte Oberschwingungsgehalt des Laststroms darf 5 % des Nennstroms nicht überschreiten;

6. Installationsort: Innen oder außen.
