Was ist eine kastenförmige Unterstation?

Was u.aA Kastenförmige Unterstation?

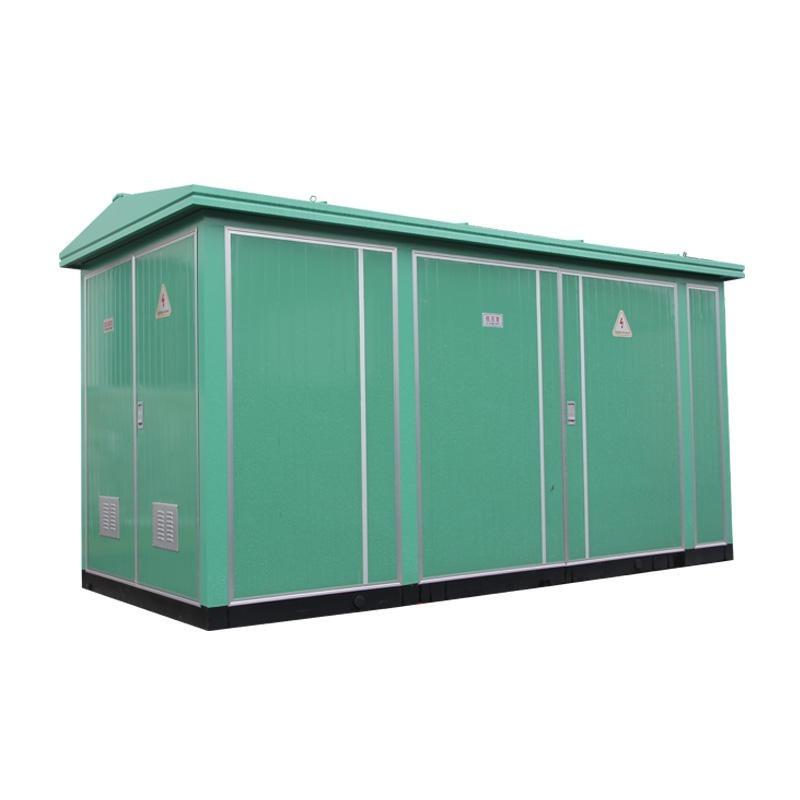

A Kastenförmige Unterstationauch bekannt als a vorgefertigtoder kompaktes Umspannwerk, ist eine werkseitig montierte, geschlossene Einheit, die alle wesentlichen Komponenten einer herkömmlichen Umspannstation in einem einzigen, wetterfesten Metallgehäuse vereint. Es ist für die Energieumwandlung und -verteilung von Mittelspannung (MV) in Niederspannung (LV) konzipiert.

Betrachten Sie es als eine „Plug-and-Play“-Stromverteilungsstation, die große, stationäre Umspannwerksgebäude ersetzt.

Bestandteile eineskastenförmiges Umspannwerk

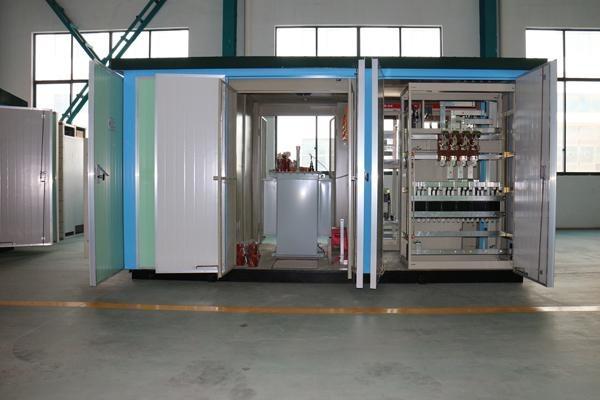

A kastenförmiges Umspannwerk ist mit drei Hauptfächern ausgestattet: Hochspannungsschaltanlage, Transformator und Niederspannungsverteilungsausrüstung. Jedes Fach spielt eine entscheidende Rolle bei der Gewährleistung einer effizienten Stromumwandlung und -verteilung.

Hochspannungsschaltanlage

Wird normalerweise mit einer Nennspannung von 10 kV oder 35 kV betrieben.

Verfügt über im Inland hergestellte oder importierte Ringkabeleinheiten und Vakuum-Leistungsschalter.

Zur Erhöhung der Sicherheit mit strombegrenzenden Sicherungen ausgestattet.

Transformatoren

Erhältlich sowohl in Ölbad- als auch in Trockenausführung.

Geeignet für Transformatoren bis 1600 kVA.

Verfügt über ein Schutzgehäuse aus isolierenden oder metallischen Materialien.

Niederspannungsverteilungsgeräte

Beinhaltet Stromverteilertafeln, Beleuchtungstafeln, Messtafeln und Blindleistungskompensationstafeln.

Ausgestattet mit automatischen Temperatur- und Kondensationskontrollsystemen.

Trägt zur effizienten Stromversorgung des Benutzers bei.

Merkmale von Container-Umspannwerken

(1) Fortschrittliche Technologie, sicher und zuverlässig; (2) Hoher Automatisierungsgrad; (3) Werksvorfertigung; (4) Flexible Konfigurationsoptionen; (5) Kostengünstig mit schnellen Ergebnissen; (6) Kompakte Stellfläche; (7) Ästhetisch ansprechendes Design, das sich gut in die Umgebung einfügt.

Klassifizierung von Kastenumspannwerken

1) Modularer Typ. Die Hoch- und Niederspannungsschaltanlage sowie der Transformator sind in einem Metallgehäuse untergebracht, wobei ein Betriebsgang innerhalb der Hoch- und Niederspannungsverteilungsausrüstung reserviert ist. Diese Art von Container-Umspannwerk ist relativ groß und wird heute nur noch selten verwendet.

(2) Integrierter Gerätetyp. Anstatt vorhandene komplette Gerätesätze zu nutzen, werden Hoch- und Niederspannungs-Steuer- und Schutzgeräte direkt im Gehäuse zu einer Einheit installiert. Diese für einen wartungsfreien Betrieb konzipierten Gehäuse verfügen über keinen Bediengang und sind kompakt. Sie werden auch als kastenförmige Umspannwerke im europäischen oder Standard-Typ bezeichnet.

(3) Integrierter Typ. Diese Konstruktion vereinfacht die Hochspannungssteuer- und Schutzgeräte, indem sowohl die Hoch- und Niederspannungsverteilungsausrüstung als auch der Hauptkörper des Transformators im Transformatoröltank untergebracht werden und so eine einzige Einheit bilden. Es ist sogar noch kompakter und hat ein Volumen, das mit dem eines Öltransformators gleicher Kapazität vergleichbar ist – etwa ein Drittel der Größe einer kastenförmigen Umspannstation im europäischen Stil. Es ist auch als kastenförmiges Umspannwerk im amerikanischen Stil oder als kastenförmiges Umspannwerk im kompakten Typ bekannt.

Arten und Modelle vonkastenförmiges Umspannwerks

kastenförmiges Umspannwerks sind in verschiedenen Modellen und Konfigurationen erhältlich, um unterschiedlichen Betriebsanforderungen gerecht zu werden. Jedes Modell wurde sorgfältig entwickelt, um spezifische Vorteile zu bieten und den individuellen Anforderungen der Benutzer gerecht zu werden.

Gängige Modelle

Hochspannungs-Schaltanlagenmodelle

Trockentransformator-Schrankmodelle

Niederspannungs-Schaltanlagenmodelle

Globale Standardmodelle

Europäischer Stil: Größer mit zentralisierten Komponenten.

Amerikanischer Stil: Bietet eine bessere Kühlleistung, ist aber größer.

Integriert: Geringerer Platzbedarf, bietet aber ähnliche Vorteile wie der amerikanische Stil.

Betriebs- und Wartungsrichtlinien

Effektive Betriebs- und Wartungsstrategien sind entscheidend für die Lebensdauer und Zuverlässigkeit vonkastenförmiges UmspannwerkS. Regelmäßige Inspektions- und Wartungsaktivitäten verhindern unerwartete Ausfälle und stellen eine unterbrechungsfreie Stromversorgung sicher.

Grundlegende betriebliche Anforderungen

Auf einer erhöhten Plattform installieren, um das Eindringen von Wasser zu verhindern.

Sorgen Sie für eine zuverlässige Verbindung zum Erdungsnetz, um die Sicherheit zu gewährleisten.

Halten Sie den Bereich um das Umspannwerk sauber und frei von Schmutz.

Regelmäßige Inspektionen und Wartung

Überprüfen Sie regelmäßig Hochspannungsgeräte und Transformatoren.

Führen Sie Isolationstests durch, um einen sicheren Betrieb zu gewährleisten.

Warten Sie das Kühlsystem, um eine Überhitzung zu vermeiden.

Herausforderungen und Überlegungen

Währendkastenförmiges UmspannwerkObwohl sie zahlreiche Vorteile bieten, gibt es auch Herausforderungen, die sorgfältig abgewogen werden müssen. Diese Herausforderungen umfassen verschiedene Aspekte, einschließlich Umweltauswirkungen und betriebliche Einschränkungen.

Umwelt- und Sicherheitsaspekte

Überhitzungsgefahr und ausreichende Belüftung erforderlich.

Mögliche Umweltauswirkungen durch unsachgemäße Entsorgung von Materialien.

Sicherheitsmaßnahmen zur Verhinderung unbefugten Zugriffs.

Betriebsbeschränkungen

Kapazitätsbeschränkungen bestimmter Transformatormodelle.

Die Notwendigkeit einer laufenden Wartung, um Betriebsprobleme zu vermeiden.

Herausforderungen im Zusammenhang mit der Integration in bestehende Systeme.

Abschluss

Ein kastenförmiges Umspannwerk ist eine werkseitig zusammengebaute, geschlossene Metalleinheit für die Umwandlung und Verteilung von Mittel- und Niederspannungsstrom, die Kernkomponenten (Hochspannungsschaltanlage, Transformator, Niederspannungsausrüstung) als „Plug-and-Play“-Alternative zu herkömmlichen Umspannwerken integriert.

Es zeichnet sich durch fortschrittliche Technologie, flexible Konfiguration, kompakte Größe und Kosteneffizienz aus und verfügt über drei Haupttypen (modular, europäischer Stil, amerikanischer Stil) und verschiedene Modelle für unterschiedliche Anforderungen. Der ordnungsgemäße Betrieb und die ordnungsgemäße Wartung sind unerlässlich, um Herausforderungen wie Überhitzung und Integrationsproblemen zu begegnen.

CEHO Electric zeichnet sich durch seinen Kernvorteil der flexiblen Anpassung aus und bietet maßgeschneiderte Lösungen (Spannung, Kapazität, Anwendungsszenarien) für alle Standardmodelle. Es verwendet hochwertige Kernkomponenten und streng gesteuerte Transformatoren für Stabilität sowie eine intelligente Niederspannungssteuerung. Mit standardisierter Vorfertigung, benutzerfreundlicher Wartung und professionellem After-Sales-Service bietet es effiziente, sichere und kostengünstige Energielösungen.

Wenn Sie entsprechende Anforderungen haben, besuchen Sie bitte unsere Website für weitere Informationen oder wenden Sie sich direkt an unser professionelles Team. Denken Sie daran, zu wählenCEHO bedeutet, sich für Zuverlässigkeit und Innovation zu entscheiden!

Häufig gestellte Fragen zu kastenförmigen Umspannwerken (vorgefertigte/kompakte Umspannwerke).S

Grundlegende Informationen

F1: Was ist eine kastenförmige Umspannstation?

A: Eine kastenförmige Umspannstation, auch vorgefertigte oder kompakte Umspannstation genannt, ist eine werkseitig montierte, geschlossene Einheit, die alle wesentlichen Komponenten einer herkömmlichen elektrischen Umspannstation in einem einzigen, wetterfesten Metallgehäuse integriert. Es wird für die Stromumwandlung und -verteilung von Mittelspannung (MV) in Niederspannung (LV) eingesetzt und fungiert als „Plug-and-Play“-Alternative zu großen stationären Umspannwerksgebäuden.

F2: Was sind die Hauptkomponenten einer kastenförmigen Umspannstation?

A: Es besteht aus drei Hauptbereichen, von denen jeder eine entscheidende Rolle bei der Stromumwandlung und -verteilung spielt:

Hochspannungsschaltanlage: Wird normalerweise mit 10 kV oder 35 kV betrieben und ist mit Ringkabeln, Vakuum-Leistungsschaltern und strombegrenzenden Sicherungen ausgestattet.

Transformatoren: Erhältlich in Öl- und Trockenausführung, mit einer Leistung von bis zu 1600 kVA, mit schützendem Isolier- oder Metallgehäuse.

Niederspannungsverteilungsausrüstung: Dazu gehören Stromverteilertafeln, Beleuchtungstafeln, Messtafeln, Blindleistungskompensationstafeln und automatische Temperatur-/Kondensationskontrollsysteme.

Merkmale

F3: Was sind die Hauptmerkmale von kastenförmigen Umspannwerken?

A: Die Hauptmerkmale sind: (1) Fortschrittliche Technologie, sicher und zuverlässig; (2) Hoher Automatisierungsgrad; (3) Werksvorfertigung; (4) Flexible Konfigurationsoptionen; (5) Kostengünstig mit schnellen Ergebnissen; (6) Kompakte Stellfläche; (7) Ästhetisch ansprechendes Design, das sich in die Umgebung einfügt.

Klassifizierung und Modelle

F4: Was sind die Hauptklassifizierungen von kastenförmigen Umspannwerken?

A: Es gibt drei Haupttypen:

Modularer Typ: Hoch- und Niederspannungsschaltanlage und Transformator befinden sich in einem Metallgehäuse mit Betriebsgang; relativ groß und wird heute nur noch selten verwendet.

Integrierter Gerätetyp: Hoch- und Niederspannungs-Steuer-/Schutzgeräte werden direkt im Gehäuse installiert (kein Bediengang), wartungsfrei, kompakt; auch europäischer Stil oder Standardtyp genannt.

Integrierter Typ: Hoch- und Niederspannungsverteilungsgeräte sowie der Hauptkörper des Transformators sind kompakter im Transformatoröltank untergebracht (ca. 1/3 der Größe des europäischen Typs); auch American-Style oder Compact-Type genannt.

F5: Welche Modelle von kastenförmigen Umspannwerken sind verfügbar?

A: Es gibt verschiedene Modelle, um unterschiedliche Anforderungen zu erfüllen, darunter: Hochspannungs-Schaltanlagenmodelle, Trockentransformator-Schrankmodelle, Niederspannungs-Schaltanlagenmodelle, globale Standardmodelle (europäischer Stil: größer mit zentralisierten Komponenten; amerikanischer Stil: bessere Kühlung, aber größer; integriert: kleinerer Platzbedarf mit Vorteilen im amerikanischen Stil).

Betrieb und Wartung

F6: Was sind die grundlegenden Betriebsanforderungen für Kastenumspannwerke?

A: Die Grundvoraussetzungen sind: (1) Installation auf einer erhöhten Plattform, um das Eindringen von Wasser zu verhindern; (2) Stellen Sie aus Sicherheitsgründen eine zuverlässige Verbindung zum Erdungsnetz sicher. (3) Halten Sie den Bereich um die Unterstation sauber und frei von Schmutz.

F7: Welche regelmäßigen Inspektionen und Wartungsarbeiten sind für kastenförmige Umspannwerke erforderlich?

A: Die regelmäßige Wartung umfasst: (1) Inspektion von Hochspannungsgeräten und Transformatoren; (2) Durchführung von Isolationstests zur Gewährleistung eines sicheren Betriebs; (3) Wartung des Kühlsystems, um Überhitzung zu verhindern.

Herausforderungen und Überlegungen

F8: Welche Umwelt- und Sicherheitsaspekte sollten bei kastenförmigen Umspannwerken beachtet werden?

A: Wichtige Überlegungen sind: (1) Überhitzungsgefahr, die eine ausreichende Belüftung erfordert; (2) Mögliche Umweltauswirkungen durch unsachgemäße Materialentsorgung; (3) Sicherheitsmaßnahmen zur Verhinderung unbefugten Zugriffs.

F9: Welche betrieblichen Einschränkungen haben kastenförmige Umspannwerke?

A: Die wichtigsten Einschränkungen sind: (1) Kapazitätsbeschränkungen bestimmter Transformatormodelle; (2) Notwendigkeit einer laufenden Wartung, um Betriebsprobleme zu vermeiden; (3) Herausforderungen bei der Integration in bestehende Systeme.
