GW4 Hochspannungs-Trennschalter für den Außenbereich

Sie können sicher sein, dass Sie den Hochspannungs-Trennschalter Ceho GW4 für den Außenbereich in unserem Werk kaufen. Es besteht aus einer Basis, isolierenden Trägern, leitfähigen Teilen und einem Betätigungsmechanismus. Jeder Pol verfügt über zwei Stützen, wobei am oberen Ende jeder Stütze eine leitfähige Klinge angebracht ist. Der Kontakt der Klinge befindet sich zwischen den beiden Trägern. Am unteren Ende der Stütze ist eine Lagerhülse montiert. Angetrieben durch den Betätigungsmechanismus kann sich die Klinge horizontal um 90° drehen und so den Schalter öffnen und schließen.

Strukturelle Merkmale

● Doppelsäulen-Horizontaldrehtyp: Zwei Pfostenisolatoren pro Pol, die Kontaktklinge dreht sich horizontal in der Mitte um 90°, um das Schließen und Öffnen abzuschließen, die Unterbrechung ist sichtbar und erfüllt die Anforderungen der „fünf Schutzfunktionen“.

● Alle Baureihen können mit Erdungsschaltern ausgestattet werden: Einzelerdung, Doppelerdung oder keine Erdung wählbar, Erdungsschalter und Hauptschalter sind verriegelt.

● Flexibler Betätigungsmechanismus: Standardkonfiguration des Hochspannungs-Trennschalters GW4 für den Außenbereich CS11 (manuell) oder CS17 (mit Erdung), elektrischer Mechanismus CJ6 optional für Fernbedienung.

● Hohe Korrosionsbeständigkeit: Leitfähige Teile sind versilbert/verzinnt, Stahlteile sind feuerverzinkt oder aus Edelstahl, die Basis besteht aus einer Aluminiumlegierung oder feuerverzinktem Stahl, geeignet für Küstengebiete und stark verschmutzte Gebiete.

● Modularer Aufbau: Drei Pole werden durch eine Verbindungsstange verbunden, die Phaseneinstellung kann schnell vor Ort durchgeführt werden, der Installationswinkel ist von 0–30° einstellbar.

Warum uns wählen?

◆ Der Hochspannungs-Trennschalter GW4 für den Außenbereich verfügt über eine doppelspaltige Öffnungs- und Kontaktschaltstruktur mit automatischer Kontaktreinigung und verbesserter Kontaktzuverlässigkeit.

◆ Die Kontaktfinger bestehen aus einem neuartigen Material mit hoher Festigkeit, hoher Leitfähigkeit und hoher Elastizität. Die Kontakte werden durch die elastische Kraft der Kontaktfinger selbst geklemmt, wodurch eine Verringerung der Kontaktklemmkraft durch Federkorrosion und Wärmeausglühen vermieden wird und so ein Teufelskreis aus erhöhtem Kontaktwiderstand und verstärkter Kontakterwärmung verhindert wird.

◆ Der rotierende Teil des Schalters ist für einen wartungsfreien Betrieb ausgelegt. Die rotierende Basis verfügt über eine versiegelte Struktur, die das Eindringen von Wasserdampf, Staub und schädlichen Gasen verhindert. Dadurch wird sichergestellt, dass die Lager und das Fett auf Molybdändisulfid-Lithiumbasis immer in einer guten Umgebung arbeiten, Rost, Fettverlust und Austrocknung verhindert werden und somit sichergestellt wird, dass das Betätigungsdrehmoment des GW4 Outdoor-Hochspannungs-Trennschalters nach längerem Betrieb nicht ansteigt. Es werden Edelstahlstifte verwendet, die zur ölfreien, selbstschmierenden Lagerstruktur passen. Die Stahlkomponenten sind feuerverzinkt, wodurch sie flexibel, leicht, zuverlässig und rostfrei sind.

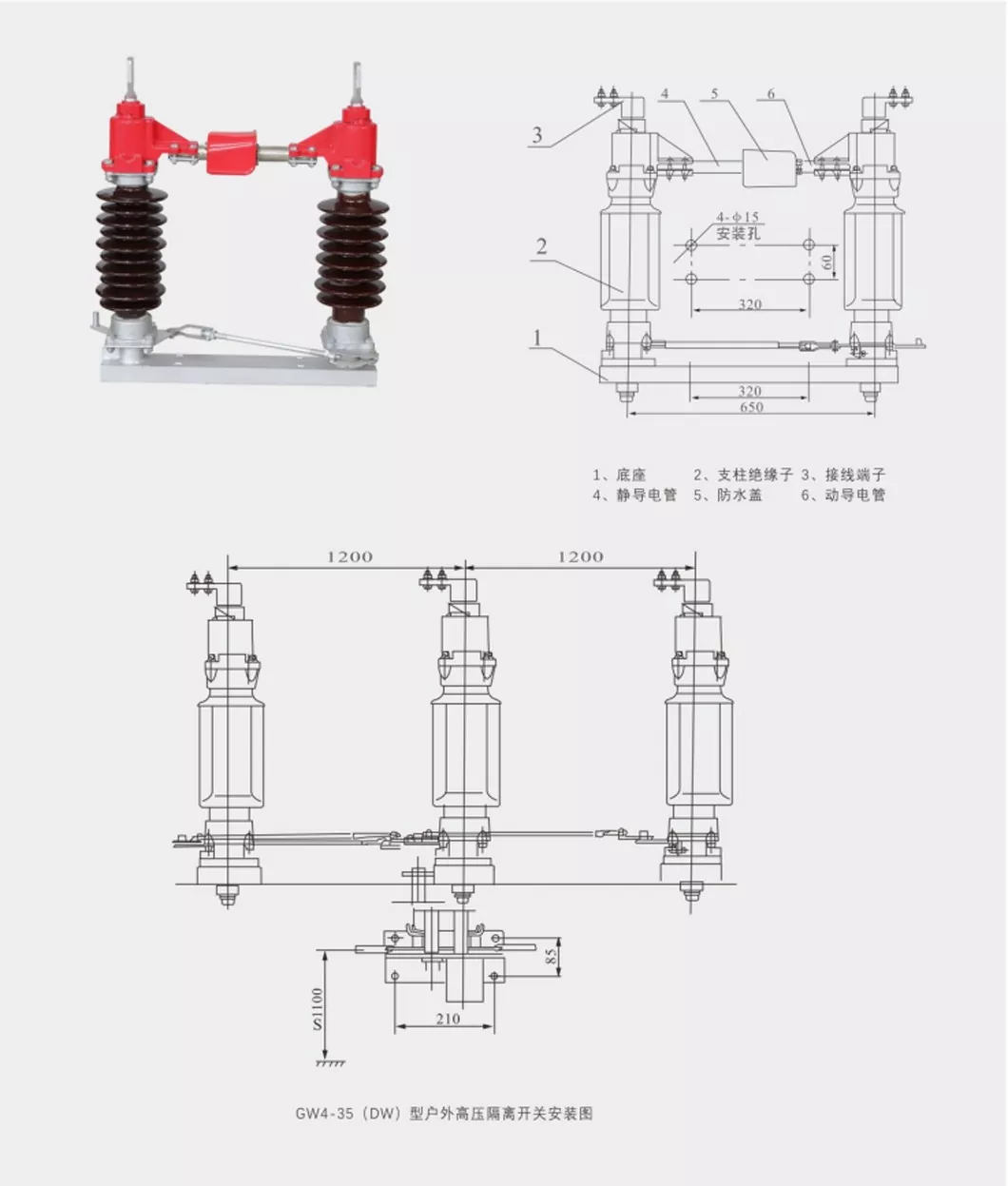

Form und Einbaumaße

Wichtigste technische Parameter
