Wie sieht die technische Analyse von Kastenumspannwerken in Europa, den Vereinigten Staaten und China aus?

2026-04-09 0 Hinterlassen Sie mir eine Nachricht

Wie sieht die technische Analyse von Kastenumspannwerken in Europa, den Vereinigten Staaten und China aus?

Aus der Sicht von Elektroingenieuren stellen europäische, amerikanische und chinesische (im chinesischen Stil) Container-Umspannwerke drei unterschiedliche technische Ansätze dar, die auf unterschiedlichen Netzstandards, geografischen Umgebungen und Marktanforderungen basieren. Die Hauptunterschiede liegen in vier Schlüsseldimensionen: strukturelle Integration, Schutzkonfigurationen, Wärmemanagementdesign und Standardisierungssysteme. Diese Unterschiede führen zu unterschiedlichen Anwendungsszenarien und Entwicklungsverläufen.

Umspannwerke im amerikanischen Stil legen Wert auf Kompaktheit und Kosteneffizienz, um einen breiten Einsatz zu ermöglichen. Europäische Umspannwerke hingegen legen Wert auf fortschrittliche Umweltleistung und ästhetisch ansprechende integrierte Designs; wohingegen chinesische Umspannwerke häufig pragmatische Hybridlösungen verwenden, die die Unterschiede zwischen beiden hinsichtlich Integration, Kosten und Design ausgleichen. Diese Unterschiede haben tiefgreifenden Einfluss auf die Größe, den strukturellen Aufbau, das interne Design, die Konfiguration wichtiger Geräte, Sicherheitsmerkmale, Installations- und Wartungsmethoden und letztendlich auf die Eignung der Umspannwerke für bestimmte Anwendungen.

Im Folgenden erfolgt eine ausführliche Analyse aus drei Perspektiven: technische Details, Anwendungsszenarien und Zukunftstrends.

I. Eingehender Vergleich der wichtigsten technischen Details für drei Haupttypen vonKastenförmige Umspannwerke

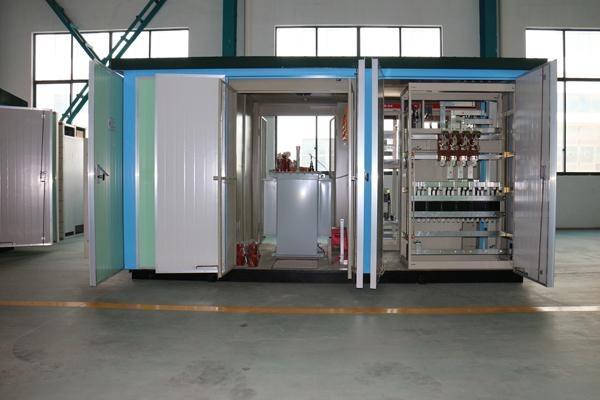

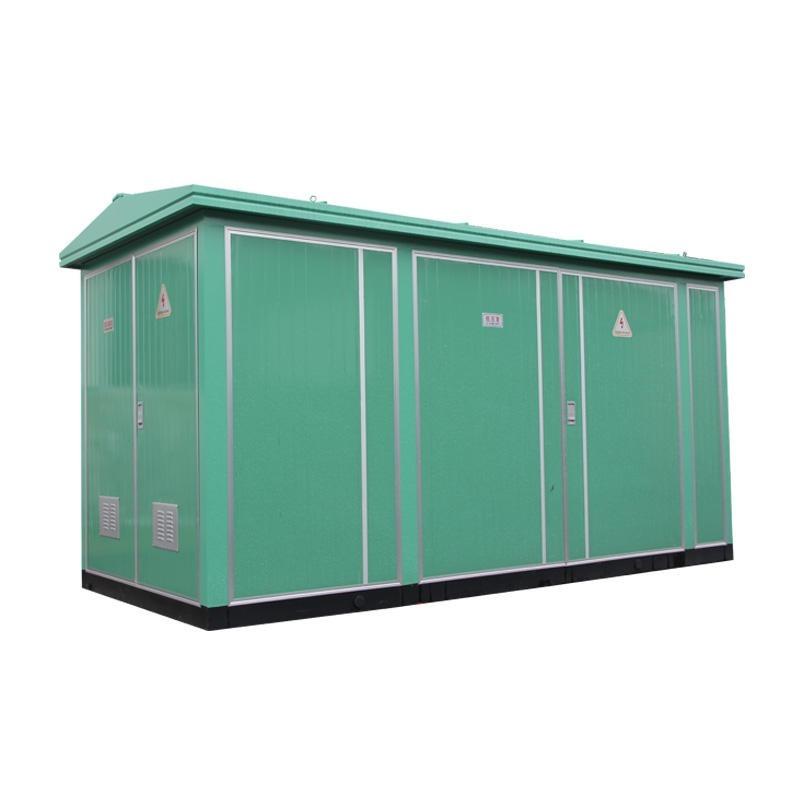

1. EuropäischKastenförmige Umspannwerke (Europäischer StilKastenförmige Umspannwerke, EU/IEC-Standards)

Kerndefinition: Diese Umspannwerke entsprechen den Normen IEC 62271-202 und IEC 61330 und verfügen über eine unabhängige modulare Struktur mit drei Abteilungen. Sie repräsentieren die weltweit vorherrschende Form von „Kastenförmige Umspannwerke.“

(1) Struktur und Layout

· Drei völlig unabhängige Räume: Der Hochspannungsraum, der Transformatorraum und der Niederspannungsraum sind vollständig durch Metalltrennwände getrennt und bilden so ein „目" oder "品”Formlayout.

· Einhausung und Schutz: Doppelschichtige Stahlplatten mit einer Polyurethan-Isolierschicht; Schutzart IP54–IP55; starke Staubdichtigkeit, Wasserdichtigkeit und Antikondensationsfähigkeit.

· Fundamentanforderungen: Erfordert einen Standard-Kabelgraben, ein unabhängiges Fundament und einen reservierten Wartungszugang (≥800 mm).

(2) Kernkomponentenkonfiguration

· Hochspannungsseite: Die Standardkonfiguration umfasst SF6-Ringleitungen oder luftisolierte Schaltanlagen, integriert mit Lasttrennschaltern, Trennschaltern, Erdungsschaltern und Überspannungsableitern, mit fünf Schutzverriegelungen.

· Transformator: Hauptsächlich Trockentransformatoren der SCB-Serie (Epoxidharzguss) mit Leistungen von 50 kVA bis 2500 kVA; forcierte Luftkühlung (Temperaturregelung + Axialventilatoren).

· Niederspannungsseite: Einschubschaltanlagen, einschließlich Rahmenleistungsschaltern, intelligenter Kondensatorkompensation, intelligenter Zähler und Überspannungsschutzmodulen, die eine außergewöhnliche Skalierbarkeit bieten.

· Schutzsystem: Die Hochspannungsseite bietet optionalen „Lastschalter + Sicherung“ oder Leistungsschalterschutz (Überstrom-, Sofort-, Überlast- und Erdschlussschutz); Die Niederspannungsseite verfügt über einen umfassenden Verteilungsschutz.

(3) Wichtige technische Merkmale

· Sicherheit: Unabhängige Fächer mit starker Störlichtbogenisolationsfähigkeit (interne Lichtbogenfestigkeit von 20 kA/0,5 s).

· Wartbarkeit: Jede Einheit kann zu Wartungszwecken unabhängig voneinander abgeschaltet werden. Die Wartung auf der Niederspannungsseite kann ohne Stromunterbrechung durchgeführt werden.

· Verluste und Energieeffizienz: Trockentransformatoren sind feuerbeständig, leckagefrei und geräuscharm, ihre Leerlaufverluste sind jedoch etwas höher als die von ölgefüllten Transformatoren.

· Größe: Größtes Volumen bei gleicher Kapazität, etwa 1,5- bis 3-mal so groß wie bei Geräten im amerikanischen Stil.

2. Amerikanischer StilKastenförmige Unterstation (Amerikanischer StilKastenförmige Unterstation, IEEE/ANSI-Standards)

Kerndefinition: Entspricht den Standards IEEE C57.12.25 und ANSI C84.1; verfügt über eine hochintegrierte, gemeinsame Gehäusestruktur, die auch als „kombinierter Transformator (ZGS)“ bezeichnet wird.

(1) Struktur und Layout

· Integrierter gemeinsamer Tank: Kein separater Hochspannungsraum; Der Hochspannungslastschalter, die Sicherungen, der Stufenschalter und der Transformatorkern sind alle in denselben Öltank eingetaucht.

· Ölfreies Design: Verfügt über eine vollständig abgedichtete „Öl-Luft-Spalt“-Struktur, bei der Tank und Kühler zur Wärmeableitung direkt freiliegen.

· Gehäuse und Schutz: Einschichtige Stahlplatte, Schutzart IP34D–IP44, mit Schwerpunkt auf Schutz vor Staub und festen Fremdkörpern.

· Fundamentanforderungen: Einfaches Plattformfundament; kein Kabelgraben erforderlich; direkte Kabelsteckverbindungen.

(2) Kernkomponentenkonfiguration

· Hochspannungsseite: Winkelkabelstecker + Stecksicherung + Lastschalter; Vollständig isoliert, vollständig abgeschirmt und berührungssicher, auf das Äußerste vereinfacht.

· Transformator: Vollständig abgedichteter Öltransformator, Leistung 315 kVA–1.600 kVA; Transformatorenöl dient sowohl als Isolier- als auch als Kühlmedium.

· Niederspannungsseite: Kompakter Kompaktleistungsschalterschrank mit vereinfachter Schutzkonfiguration (Überlast, Kurzschluss, Unterspannung).

· Schutzsystem: Hochspannungssicherungen schützen vor internen Transformatorfehlern; Niederspannungs-Kompaktleistungsschalter schützen die Leitung; keine Relaisschutzgeräte.

(3) Wichtige technische Merkmale

· Kompaktheit: Minimales Volumen, mit einer Grundfläche von 1/4 bis 1/3 der Größe europäischer Geräte und 15 % bis 20 % geringeren Kosten.

·Installierbarkeit: „Plug-and-Play“; Die Installationszeit beträgt nur ein Drittel der Zeit für europäische Geräte.

·Wärmeableitung: Kühlung im Freien; hohe Überlastfähigkeit (ermöglicht 2-fache Überlastung für 2 Stunden).

Einschränkungen: Für die Wartung ist ein vollständiger Stromausfall erforderlich. Hochspannungskomponenten sind in Öl getaucht, was Reparaturen nach einem Ausfall komplex und anfällig für Leckagen macht.

3. ChinesischKastenförmige Umspannwerke (Chinesischer Stil / Huashi-StilKastenförmige Umspannwerke, GB-Standard)

Kerndefinition: Diese Umspannwerke vereinen europäische Modularität mit amerikanischer Kompaktheit und entsprechen GB/T 17467-2020 (Hochspannung/Niederspannung).Kastenförmige Umspannwerke) und weisen eine lokalisierte, modifizierte Struktur mit drei Kompartimenten auf.

(1) Struktur und Layout

· Drei unabhängige und dennoch kompakte Fächer: Die Hochspannungs-, Transformator- und Niederspannungsfächer sind getrennt, weisen jedoch reduzierte Abmessungen auf (zwischen europäischen und amerikanischen Standards liegen).

· Optimiertes Layout: Hauptsächlich „目”-förmiger, einreihiger Längsaufbau (konform mit den IEEE-Anforderungen zur elektromagnetischen Verträglichkeit), angepasst an chinesische Stromnetz-Installationsstandards.

· Gehäuse und Schutz: Doppelschichtige Stahlplatte, IP44–IP54, verbesserte Korrosionsbeständigkeit, Erdbebensicherheit (ausgelegt für seismische Intensität IX) und Hochtemperaturbeständigkeit (-25 °C bis +40 °C).

(2) Kernkomponentenkonfiguration (erweiterte Lokalisierung).)

· Hochspannungsseite: Die Standardkonfiguration umfasst im Inland hergestellte luftisolierte/SF6-Ringkabeleinheiten, die sowohl mit europäischen Leistungsschalterlösungen als auch mit amerikanischen Winkelsteckerlösungen kompatibel sind.

· Transformatoren: Auswahl zwischen Trocken- oder Öltransformatoren (SCB14/S15, Energieeffizienzklasse 1); verbesserte Kurzschlussfestigkeit (10 kV/25 kA/3 s, übertrifft die IEC-Norm von 20 kA/2 s).

· Niederspannungsseite: Integrierte intelligente Stromverteilung, automatische Blindleistungskompensation, Oberschwingungsminderung und Fernüberwachung, zugeschnitten auf die Automatisierungsanforderungen des chinesischen Verteilungsnetzes.

· Schutzsystem: Doppelt redundanter Schutz mit Hochspannungssicherungen und Leistungsschaltern als Backup-Schutz; Ausgestattet mit nichtelektrischen Schutzfunktionen wie Übertemperatur-, Gas- und Druckentlastung.

(3) Wichtige technische Merkmale

· Anpassungsfähigkeit: Vollständig kompatibel mit Chinas 10-kV-/20-kV-Verteilungsnetzen, Kurzschlusspegeln und Erdungskonfigurationen.

· Kosteneffizienz: Geringere Kosten als europäische Designs, höhere Zuverlässigkeit als amerikanische Designs.

· Intelligenz: Standard-IoT-Überwachung (Telemetrie, Fernsteuerung und Fernsteuerung), unterstützt das IEC 61850-Protokoll.

Vergleich der technischen Parameter von drei großen kastenförmigen Umspannwerken

Vergleichsartikel	Europäische BoxTypUmspannwerk	UNS KastenTypUmspannwerk	chinesisch KastenTypUmspannwerk
Standardsystem	IEC 62271, IEC 61330	IEEE C57.12.25, ANSI	GB/T 17467-2020
Strukturtyp	Drei völlig unabhängige Fächer, modular	Integrierter gemeinsamer Tank (Hochspannung und Transformator in einem Tank)	Drei unabhängige Fächer, kompaktes Design
Eindringschutzklasse	IP54~IP55	IP34D~IP44	IP44~IP54
Transformatortyp	Trockentyp (Mainstream)	In Öl getaucht (einzige Option)	Trockenausführung / Ölbad optional
Hochspannungskonfiguration	Ringhaupteinheit/Schaltanlage (Leistungsschalter)	Stecksicherung + Lastschalter	Ring-Haupteinheit (kompatibel mit Steckverbindern)
Kurzzeitstromfestigkeit	20kA/2s	16~20kA/2s	25kA/3s (erweitert)
Volumen/Fußabdruck	Größte	Kleinste (1/3 des europäischen Typs)	Mittel (zwischen Europa und den USA)
Wartungsmethode	Unabhängige Wartung pro Fach	Für Wartungsarbeiten ist eine allgemeine Stromabschaltung erforderlich	Unabhängige Wartung pro Fach
Kosten	Hoch	Niedrig (15 % bis 20 % niedriger)	Medium

II. Präzise Abstimmung der Anwendungsszenarien (Auswahlkriterien für Elektroingenieure)

1. Anwendungsszenarien für den europäischen StilKastenförmige Umspannwerke

Kernauswahlkriterien: Hohe Zuverlässigkeit, hohe Sicherheit, starke Skalierbarkeit und ökologische Nachhaltigkeit als Priorität

· Stadtzentren / Wahrzeichen: Gewerbekomplexe, Superhochhäuser, CBDs (Brandschutz, geringer Lärm, Landschaftsintegration).

· Industrielle / hochzuverlässige Lasten: Rechenzentren, Präzisionsfertigung, Schienenverkehr, Krankenhäuser (unterbrechungsfreie Stromversorgung, Wartung ohne Stromausfall).

· Netzintegration erneuerbarer Energien: Windkraft-/PV-Umspannwerke (Oberschwingungsminderung, Blindleistungskompensation, intelligente Überwachung).

· Umweltsensible Bereiche: Schulen, Wohngebiete, malerische Orte (kein Ölaustritt, Trockenisolierung).

2. Anwendungsszenarien für die USAKastenförmige Umspannwerke

Hauptauswahlkriterien: niedrige Kosten, schnelle Bereitstellung, extrem begrenzter Platz

· Nordamerikanisches Stromnetz: Lokale Verteilungsnetze in den USA und Kanada (Standardkonformität).

· Sanierung älterer Wohngebiete: Städtische Netzendpunkte mit begrenztem Platzangebot und kurzen Bauzyklen.

· Temporäre / Notstromversorgung: Baustellen, Messen, Katastrophenhilfe (Plug-and-Play, versetzbar).

· Ländliche/vorstädtische Netze: Gebiete mit geringer Lastdichte, großen Versorgungsradien und begrenzten Betriebs- und Wartungsmöglichkeiten.

3. Anwendungsszenarien für ChinesischKastenförmige Umspannwerke

Kernauswahlkriterien: Kompatibilität mit dem chinesischen Stromnetz, hohe Kosteneffizienz und intelligente O&M

· Städtische und ländliche Verteilungsnetze in China: Neue Wohnsiedlungen, Industrieparks und kommunale öffentliche Einrichtungen (10-kV-Standard, Anpassung des Kurzschlussniveaus).

· Upgrades der Verteilungsnetzwerkautomatisierung: Vollständige Abdeckung von „Three Remotes“ (Fernmessung, Fernsignalisierung, Fernsteuerung) und Smart-Grid-Knoten.

· „Neue Infrastruktur“: 5G-Basisstationen, Ladestationscluster, Energiespeicherkraftwerke (integrierte Quelle-Netz-Last-Speicher-Schnittstellen).

· Export / Belt and Road: Angepasst für Märkte in Südostasien, dem Nahen Osten, Afrika und anderen Regionen mit gemischten IEC- und GB-Standards.

III. Zukünftige Entwicklungstrends (Evolutionsrichtungen der drei großen Technologiepfade)

1. Globale gemeinsame Trends (Upgrades, die von allen drei Pfaden geteilt werden)

(1) Kohlenstoffarm und hohe Energieeffizienz

· Obligatorische Energieeffizienz-Upgrades: Ab 2026 werden Tier-1-Energieeffizienzstandards in wichtigen globalen Märkten obligatorisch sein (wodurch Leerlaufverluste um 40 % reduziert werden).

· Umweltfreundliche Isolierungsersatzstoffe: Kein Einsatz von SF6 (ersetzt durch trockene Luft, N₂ und umweltfreundliche Gase); Mineralöl durch natürliches Ester-Pflanzenöl ersetzt.

· Weit verbreitete Verwendung amorpher Legierungen: Leerlaufverluste um 70–80 % geringer als bei herkömmlichen Materialien; Die Penetrationsrate im State Grid soll bis 2030 50 % erreichen.

(2) Hohe Intelligenz (AIoT)

·Edge Computing + Digital Twins: Echtzeit-Statusüberwachung, Fehlervorhersage (Genauigkeit >95 %), Ferndiagnose und automatisierte Erstellung von O&M-Berichten.

·Vollständige IEC 61850-Konformität: Plug-and-Play-Funktionalität, verbesserte Interoperabilität und nahtlose Integration mit Smart-Grid-Dispatch-Systemen.

· 5G + IoT: Fernbedienung, Lichtbogenerkennung, Übertemperaturwarnungen, Energieverbrauchsanalyse; Der unbemannte Betrieb wird zum Standard.

(3) Integration und Vorfertigung

· „Multi-Kompartiment-Integration“: Vorgefertigte Module, die Umspannwerk, Energiespeicher, PV und Ladestationen integrieren und so den Platzbedarf um weitere 30 % reduzieren.

·Modulares Baukastendesign: Standardisierte Module, werkseitige Vormontage und keine Verkabelung vor Ort reduzieren die Installationszeit auf innerhalb eines Tages.

2. Differenzierte Entwicklung von drei Hauptproduktlinien

(1) Europäische Schaltanlagen: Ultimative Sicherheit + Green Zero-Carbon

·Verbesserter interner Lichtbogenschutz (Lichtbogenlöschung ≤0,1 s), Explosionsschutz und Feuerwiderstandsklassen.

· Die gesamte Serie ist ölfrei, vollständig trocken und aus recycelbaren Materialien hergestellt und entspricht den EU-Vorschriften zur „Kohlenstoffneutralität“.

· Konzentriert sich auf 40,5-kV-Hochspannungsanwendungen mit hoher Kapazität und intelligente Microgrid-Master-Station-Szenarien.

(2) USABoxtypUmspannwerke: Minimalistische Integration + niedrige Kosten

· Weitere Miniaturisierung und Gewichtsreduzierung, maßgeschneidert für verteilte PV- und Energiespeichersysteme für Privathaushalte in Nordamerika.

· Nutzt IoT für eine vereinfachte Überwachung und legt Wert auf ein kostengünstiges Betriebs- und Wartungsmodell, das auf „Failure-to-Replace“ basiert.

· Konzentriert sich auf locker strukturierte Verteilnetzmärkte in Nordamerika, Lateinamerika und Australien.

(3) Chinesisch Boxtyp Umspannwerke: Universelle Anpassungsfähigkeit + intelligente Integration

· Dual-Standard-Kompatibilität (IEC+GB) mit verbesserter Anpassungsfähigkeit an extreme Umgebungen (extreme Kälte, hohe Luftfeuchtigkeit, große Höhe).

· Integrierte Erzeugung, Netz, Last und Speicherung: Tiefe Integration von Energiespeicher-Wechselrichtern (PCS) und Energiemanagementsystemen (EMS).

· KI-gestützte vorausschauende Wartung: Unterstützt durch inländische Algorithmen stieg die MTBF auf über 100.000 Stunden.

· Führend mit zwei Durchbrüchen im globalen Mid- bis Low-End-Markt

IV. Zusammenfassung: Grundlegende Unterschiede in technischen Ansätzen

· Europäisch: Sicherheit geht vor, modular und äußerst zuverlässig, was einen technischen Ansatz der „Präzisionstechnik“ darstellt.

· Amerikanisch: Kostenorientierte, integrierte und schnelle Bereitstellung, was einen „wirtschaftsorientierten“ technischen Ansatz darstellt.

· Chinesischer Ansatz: Anpassungsfähigkeit, Lokalisierung und Intelligenz stehen an erster Stelle, was den „ausgewogenen“ technischen Ansatz darstellt.

In den nächsten drei bis fünf Jahren werden sich diese drei Ansätze voneinander abheben und ihre Grenzen werden verschwimmen: Der europäische Ansatz wird kompakter, der amerikanische Ansatz intelligenter und der chinesische Ansatz internationalisierter, um letztendlich zu einem einheitlichen technischen Paradigma von „Intelligenz, niedrigem CO2-Ausstoß, Integration und Standardisierung“ zu gelangen.
