VS1 Hochspannungs-Vakuum-Leistungsschalter für den Innenbereich

Ceho kann den Hochspannungs-Vakuum-Leistungsschalter VS1 für den Innenbereich mit umfassendem Kundendienst und pünktlicher Lieferung anbieten. Das Funktionsprinzip dieses Vakuum-Leistungsschalters besteht darin, dass beim Trennen des beweglichen Kontakts und des statischen Kontakts unter der Wirkung des Betätigungsmechanismus ein Lichtbogen zwischen den Kontakten erzeugt wird und die Oberfläche der Kontakte bei hohen Temperaturen Dampf verflüchtigt. Die besondere Form dieses Produktkontaktdesigns erzeugt beim Stromdurchfluss ein Magnetfeld. Unter der Wirkung dieses Magnetfeldes bewegt sich der Lichtbogen schnell entlang der tangentialen Richtung der Kontaktfläche. Etwas Metalldampf kondensiert auf dem Metallzylinder (Abschirmung), und der Lichtbogen durchläuft auf natürliche Weise den Nullpunkt und erlischt dann. Wenn der Lichtbogen erlischt, stellt sich die Spannungsfestigkeit zwischen den Kontakten schnell wieder her

Anfrage absenden

Produktbeschreibung

Sie können sicher sein, den Hochspannungs-Vakuum-Leistungsschalter VS1 für den Innenbereich von Ceho zu kaufen. Der Vakuum-Leistungsschalter eignet sich für den Einsatz in Stromnetzen mit einer Nennspannung von 12 kV zu Schutzzwecken sowie in Steuereinheiten von Stromnetzgeräten und Industriestromanlagen. Es kann mit KYN28 (GZS1) ausgestattet werden. Verschiedene Arten von Schaltschrankpaneelen wie XGN und GG-1A. Verwandte Produkte: Isolationswagen, Sicherungswagen und andere Spannungswandlerwagen.

Produktstandards

♦ IEC62271-100 Hochspannungsschaltgeräte und -steuergeräte Teil 100: AC-Leistungsschalter

♦ GB1984 Hochspannungs-AC-Leistungsschalter

♦ GB/T11022 Gemeinsame Spezifikationen für Hochspannungsschaltanlagen und -steuergerätestandards

♦ JB/T 3855 Hochspannungs-AC-Vakuum-Leistungsschalter

♦ DL/T402 Spezifikation von Hochspannungs-Wechselstrom-Leistungsschaltern

Umgebungsbedingungen

♦ Umgebungstemperatur: -15℃~+40℃;

♦ Höhe: ≤1000m;

♦ Relative Luftfeuchtigkeit: Tagesdurchschnitt ≤95 %, Monatsdurchschnitt ≤90 %；

♦ Erdbebenintensität: ≤8 Stufe;

♦ Orte ohne Feuer, Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie starke Vibrationen

Technisches Datum

NEIN.	Artikel	Einheit	Datum
1	Nennspannung	kv	15 ? ? ? ? ? ? ? ? ? ? ? ? ? ?24
2	Bemessungskurzzeitige Netzfrequenzfestigkeit (1 Minute)		90/102 ? ? ? ? ? ? ? ? ??65/79
3	Bemessungs-Blitzstoßfestigkeitsspannung		50/59 ? ? ? ? ? ? ? ? ??125/145
4	Nennfrequenz	Hz	50
5	Nennstrom	A	630 ? ? ? ? ? ? ? ? ? ? ? ?630 ? ? ? ? ? ? ? ? ? ? ? ? ?1250
			1250 ? ? ? ? ? ? ? ? ? ? ?1250 ? ? ? ? ? ? ? ? ? ? ? ? 1600
6	Kurzzeittoleranter Nennstrom	Der	20 50 50	25 63 63	31.5 80 80
7	Nennspitzentoleranter Strom
8	Bemessungs-Kurzschluss-Schließstrom (Spitze)
9	Bewerteter Betriebsablauf		O-0,3s-co-180s-co
10	Mechanisches Leben	Mal	20000
11	Nennbetriebsspannung	V	AC/DC220, AC/DC110
12	Öffnungszeit	MS	20~50
13	Schließzeit		30~70
14	Bemessungs-Kurzschlussstrom-Ausschaltzeiten		50

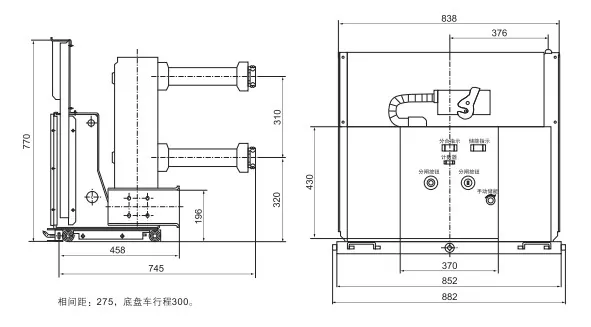

Gesamtmaßzeichnung
