JDZ Einphasiger Spannungstransformator aus Epoxidharzguss

Die Epoxidharz-Gusstechnologie hat das Design der einphasigen Epoxidharz-Spannungstransformatoren von JDZ revolutioniert und ihnen eine überlegene Isolierung, mechanische Festigkeit und Umweltbeständigkeit verliehen. Es ist besonders für seine Zuverlässigkeit und Genauigkeit bei einphasigen Anwendungen bekannt. Durch sein kompaktes, wartungsfreies Design eignet es sich für Innen- und Außeninstallationen in verschiedenen Branchen.

Von Kraftwerken über Industrieanlagen bis hin zu Gewerbegebäuden sind unsere Spannungswandler unverzichtbare Werkzeuge für das Energiemanagement und den Systemschutz. Ihre Fähigkeit, die Genauigkeit unter verschiedenen Betriebsbedingungen aufrechtzuerhalten, macht sie zur bevorzugten Wahl für Ingenieure und Techniker von Mittelspannungssystemen.

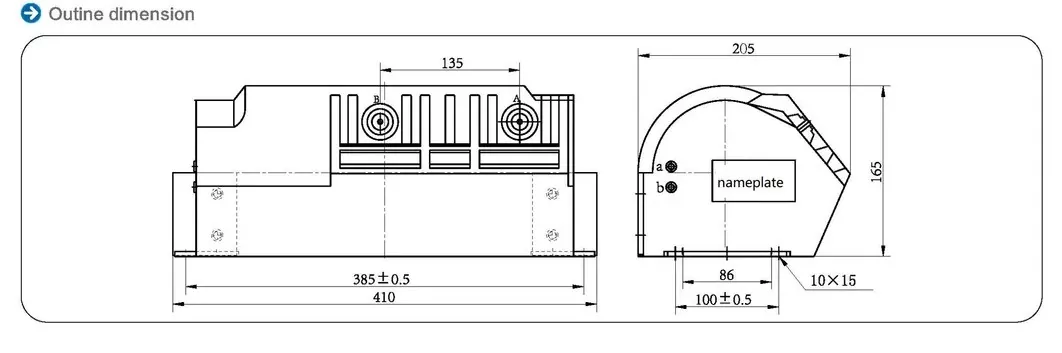

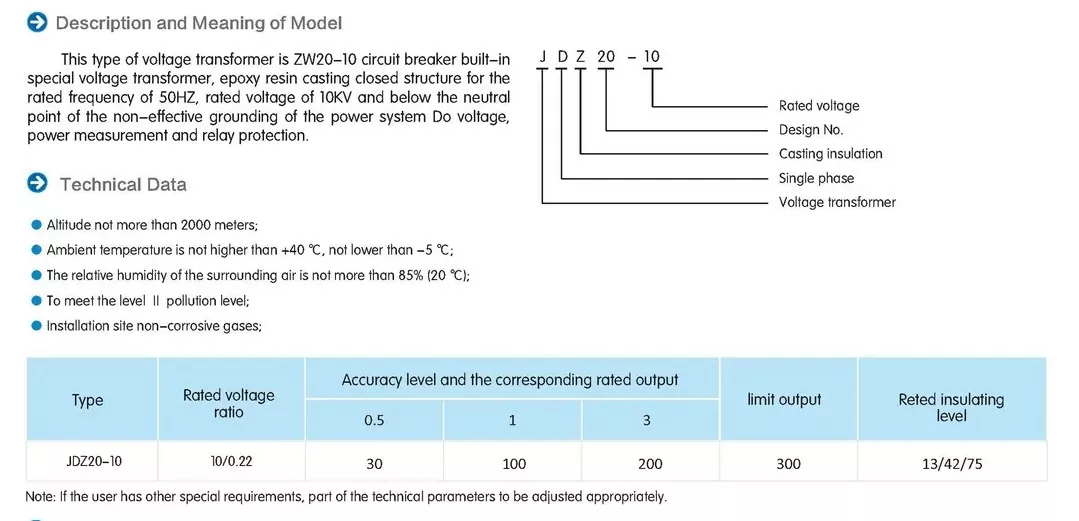

Spezifikation

Was ist ein einphasiger JDZ-Spannungstransformator aus Epoxidharzguss?

Ein einphasiger JDZ-Spannungstransformator aus Epoxidharzguss ist ein Präzisionsinstrumententransformator, der speziell für die Spannungsmessung und den Schutz in elektrischen Energiesystemen entwickelt wurde. Dieses Gerät arbeitet nach dem Prinzip der elektromagnetischen Induktion, um hohe Primärspannungen in standardisierte niedrige Sekundärspannungen umzuwandeln, typischerweise 110 V oder 100/√3 V, geeignet für den Anschluss an Messgeräte, Schutzrelais und Steuergeräte.

Die Kernkonstruktion des Transformators besteht aus hochwertigen Siliziumstahllamellen, die mit Präzisionskupferwicklungen umwickelt sind und alle in speziell formuliertes Epoxidharz eingekapselt sind. Durch diesen Gießprozess entsteht eine monolithische Struktur, die eine außergewöhnliche Spannungsfestigkeit bietet und gleichzeitig Lufteinschlüsse verhindert, die zu Teilentladungen führen könnten. Die Bezeichnung JDZ bezieht sich auf die einphasige Konfiguration, wobei „J“ für Spannungstransformator, „D“ für einphasig und „Z“ für Epoxidharz-Gießtechnologie steht.

Zu den wichtigsten Betriebsmerkmalen gehören eine definierte Genauigkeitsklasse (typischerweise 0,2, 0,5 oder 1,0), spezifizierte thermische Leistungswerte und die Einhaltung internationaler Standards wie IEC 60044-2. Das Gerät behält lineare Transformationsverhältnisse über seinen vorgesehenen Spannungsbereich bei und gewährleistet so Messgenauigkeit auch bei Systemschwankungen. Sein Design umfasst Barrieren und Kriechstreckenoptimierung, um Oberflächenkriechungen zu verhindern, was besonders wichtig in feuchten oder verschmutzten Umgebungen ist.

Die Kapselung des einphasigen Epoxidharz-Spannungstransformators von JDZ erfüllt mehrere wichtige Funktionen: Sie bietet mechanischen Schutz für die Wicklungen, schafft eine feuchtigkeitsbeständige Barriere und verteilt elektrische Spannungen gleichmäßig in der Struktur. Dies führt zu einem Transformator mit überlegener Kurzschlussfestigkeit und Widerstandsfähigkeit gegenüber Umwelteinflüssen im Vergleich zu herkömmlichen ölgefüllten oder trockenen Ausführungen.

Hauptmerkmale

Der einphasige, aus Epoxidharz gegossene Spannungswandler von JDZ verfügt über mehrere Besonderheiten, die ihn von herkömmlichen Spannungswandlern unterscheiden. Sein Design konzentriert sich auf Zuverlässigkeit, Genauigkeit und langfristige Leistung in anspruchsvollen elektrischen Umgebungen.

Das Epoxidharz-Verkapselungssystem stellt den bedeutendsten technologischen Fortschritt des Transformators dar. Diese speziell formulierte Verbindung bietet außergewöhnliche dielektrische Eigenschaften mit einer typischen Durchschlagsfestigkeit von über 20 kV/mm. Durch den Gussvorgang ist ein vollständiges Eintauchen aller aktiven Komponenten gewährleistet, wodurch ein lunkerfreies Isolationssystem entsteht, das Teilentladungsaktivitäten auch im Dauerbetrieb bei Nennspannung verhindert. Die Harzformulierung enthält UV-Stabilisatoren für Außenanwendungen, die die Isolationsintegrität auch bei längerer Sonneneinstrahlung aufrechterhalten.

Mechanische Robustheit ist ein weiteres Markenzeichen des JDZ-Designs. Das Epoxidharz bildet ein starres, stoßfestes Gehäuse, das die internen Komponenten vor Vibrationen, mechanischer Belastung und versehentlichen Stößen schützt. Diese Konstruktion macht in vielen Anwendungen den Bedarf an externen Schutzgehäusen überflüssig und reduziert den gesamten Platzbedarf bei der Installation. Die inhärenten flammhemmenden Eigenschaften des Materials erfüllen strenge Brandschutzanforderungen, ohne dass zusätzliche feuerfeste Beschichtungen erforderlich sind.

Zu den elektrischen Leistungsmerkmalen gehören geringe magnetische Verluste durch hochwertige kornorientierte Siliziumstahlkerne und präzisionsgewickelte Kupferwicklungen. Der Transformator weist hervorragende Frequenzgangeigenschaften auf und behält die Genauigkeit über einen weiten Frequenzbereich von 15 Hz bis 100 Hz bei. Seine thermische Leistung gewährleistet einen stabilen Betrieb über Temperaturbereiche von -40 °C bis +70 °C, wobei die Temperaturkoeffizienten im Design sorgfältig kompensiert werden, um die Messgenauigkeit aufrechtzuerhalten.

Der Transformator integriert fortschrittliche Feldabstufungstechniken in seinem Anschlussdesign und verwendet eingebettete Elektroden und Spannungsentlastungskonturen, um die Verteilung des elektrischen Feldes zu steuern. Dies verhindert Koronaentladungen an Hochspannungspunkten und erhöht die langfristige Zuverlässigkeit. Alle stromführenden Teile bleiben vollständig gekapselt, wodurch freiliegende Hochspannungsanschlüsse entfallen und die Betriebssicherheit deutlich verbessert wird.

Anwendungen

Der einphasige, aus Epoxidharz gegossene Spannungstransformator von JDZ findet aufgrund seiner vielseitigen Leistungsmerkmale und seiner robusten Konstruktion breite Anwendung in zahlreichen Bereichen der Elektroenergieindustrie.

In Energieerzeugungsanlagen spielen diese Transformatoren eine entscheidende Rolle bei der Messung der Generatorleistung, der Netzsynchronisierung und Schutzsystemen. Sie liefern genaue Spannungssignale für Turbinensteuerungssysteme, Erregergeräte und Geräte zur Leistungsfaktorkorrektur. Ihre kompakte Bauweise ermöglicht den Einbau in platzbeschränkten Schaltanlagenräumen in der Nähe von Generatoren oder Aufwärtstransformatoren.

Übertragungs- und Verteilungsnetze nutzen JDZ-Transformatoren zur Ertragsmessung in Umspannwerken, Einspeiseüberwachungspunkten und dezentralen Stromerzeugungs-Verbindungsstandorten. Sie ermöglichen eine präzise Spannungsmessung für SCADA-Systeme, Fehlererkennungsalgorithmen und Geräte zur automatischen Spannungsregelung. Die Epoxidharzkonstruktion erweist sich besonders in unterirdischen Verteilungssystemen als wertvoll, wo Feuchtigkeitsbeständigkeit von größter Bedeutung ist.

Industrieanlagen nutzen diese Transformatoren für Prozesssteuerungssysteme, Überwachung der Stromqualität und Geräteschutz. Schwerindustrien wie Stahlwerke, Aluminiumhütten und Chemiefabriken profitieren von der Vibrationsfestigkeit und Immunität des JDZ gegenüber Umgebungen mit leitfähigem Staub. Die Transformatoren lassen sich nahtlos in Kondensatorbänke zur Leistungsfaktorkorrektur und harmonische Filterbänke zur Verbesserung der Stromqualität integrieren.

Die elektrischen Systeme von Gewerbegebäuden umfassen JDZ-Transformatoren für die Hauptverbrauchsmessung, die Mieter-Untermessung und die Überwachung des Notstromsystems. Aufgrund ihrer flammhemmenden Eigenschaften sind sie für den Einbau in Elektroräumen ohne zusätzliche Brandschutzmaßnahmen geeignet. Rechenzentren schätzen insbesondere ihre Genauigkeit und Zuverlässigkeit bei der Überwachung des Stromverbrauchs und der USV-Systemsteuerung.

Anlagen für erneuerbare Energien, darunter Solarparks und Windkraftanlagen, nutzen diese Transformatoren zur Messung und zum Schutz der Netzverbindung. Ihre große Temperaturtoleranz ermöglicht die Installation im Freien unter wechselnden klimatischen Bedingungen, während ihre Beständigkeit gegen Salzsprühnebel sie für den Einsatz in Windparks an der Küste geeignet macht.

Vorteile der Verwendung von Epoxidharz in Spannungswandlern

Die Verwendung von Epoxidharz in JDZ-Einphasen-Spannungstransformatoren bietet zahlreiche technische und betriebliche Vorteile gegenüber herkömmlichen Isolationsmethoden und macht sie zur bevorzugten Wahl für moderne elektrische Anwendungen.

Die hervorragenden dielektrischen Eigenschaften von Epoxidharz sorgen für eine außergewöhnliche Isolationsleistung, wobei die Durchschlagsfestigkeit typischerweise 5–10 Mal höher ist als bei herkömmlichen Isoliermaterialien. Dies ermöglicht kompaktere Transformatordesigns, ohne die Anforderungen an den elektrischen Abstand zu beeinträchtigen. Die homogene Beschaffenheit des Gießharzes eliminiert Grenzflächen zwischen verschiedenen Isoliermaterialien und verhindert so dielektrische Schwachstellen, die zu einem vorzeitigen Ausfall führen könnten.

Die Feuchtigkeitsbeständigkeit von Epoxidharz stellt eine deutliche Verbesserung gegenüber Papier-Öl- oder lackierten Isoliersystemen dar. Im Gegensatz zu Materialien auf Zellulosebasis, die mit der Zeit Feuchtigkeit absorbieren, bildet Epoxidharz eine undurchlässige Barriere, die den Isolationswiderstand über die gesamte Lebensdauer des Transformators hinweg konstant hält. Diese Eigenschaft erweist sich in feuchten Umgebungen oder bei Anwendungen mit periodischer Kondensation als von unschätzbarem Wert.

Ein weiterer wichtiger Vorteil ist die mechanische Stabilität, da das ausgehärtete Harz eine starre Matrix bildet, die alle internen Komponenten immobilisiert. Dadurch wird verhindert, dass sich die Wicklung bei Kurzschlüssen bewegt, was bei herkömmlichen Konstruktionen eine häufige Fehlerursache ist. Die Kapselung schützt außerdem vor Staub, Chemikalien und korrosiven Atmosphären, die andere Isolationssysteme beeinträchtigen könnten.

Zu den Vorteilen der thermischen Leistung gehören eine bessere Wärmeableitung im Vergleich zu ölgefüllten Einheiten und eine bessere Temperaturwechseltoleranz im Vergleich zu Trockenausführungen. Der Wärmeausdehnungskoeffizient des Epoxidharzes kann an den der eingebetteten Leiter angepasst werden, wodurch die thermische Belastung bei Lastschwankungen minimiert wird. Dies führt zu einer verbesserten Langzeitstabilität der elektrischen Parameter.

Was die Wartung betrifft, erfordern die einphasigen Epoxidharzguss-Spannungstransformatoren von JDZ praktisch keine routinemäßige Wartung, sodass keine regelmäßigen Öltests, Trocknungsverfahren oder Isolationswiderstandsmessungen erforderlich sind. Die abgedichtete Konstruktion verhindert das Eindringen von Verunreinigungen und sorgt für gleichbleibende Leistungseigenschaften über Jahrzehnte hinweg.

Zu den Vorteilen für die Umwelt gehört das Fehlen von brennbarem Isolieröl, wodurch die Brandgefahr verringert und potenzielle Risiken einer Bodenverunreinigung beseitigt werden. Moderne Epoxidformulierungen erfüllen strenge Umweltvorschriften hinsichtlich flüchtiger organischer Verbindungen und des Gehalts an gefährlichen Substanzen.
