GW9 Hochspannungs-Trennschalter für den Außenbereich

Ceho ist ein Hersteller und Lieferant, der sich auf die Lieferung von GW9-Hochspannungs-Trennschaltern für den Außenbereich spezialisiert hat. Die Schalter der GW9-Serie eignen sich für elektrische Hochspannungsgeräte im Außenbereich mit dreiphasigem 50-Hz-Wechselstrom und Nennspannungen von 0 kV/15 kV/20 kV. Sie werden zur elektrischen Isolierung von Hochspannungsübertragungsleitungen bei Leerlaufübertragungen, zur Wartung von Hochspannungssammelschienen, Leistungsschaltern und anderen elektrischen Geräten sowie zur elektrischen Isolierung von stromführenden Hochspannungsleitungen verwendet. Unser Produkt kann in kleine Kondensator- und induktive Stromisolationsschaltungen unterteilt werden. Seine Struktur ist einfach und vernünftig, mit Kupfer-Aluminium-Zubehör, einem versiegelten Edelstahlgehäuse und einer feuerverzinkten Basis, die eine hervorragende Druckfestigkeit und Korrosionsbeständigkeit sowie zuverlässige Leistung bietet. Es ist leicht und einfach zu installieren, erfordert keine regelmäßige Reinigung oder Wartung und eignet sich für verschiedene Abschnitte und Zweige von 10-20-kV-Verteilungsleitungen in städtischen und ländlichen Gebieten sowie für Wartungsabschnitte mit deutlich sichtbaren Trennpunkten. Der preiswerte Hochspannungs-Trennschalter GW9 für den Außenbereich ist ein praktisches elektrisches Hochspannungsgerät für den Außenbereich.

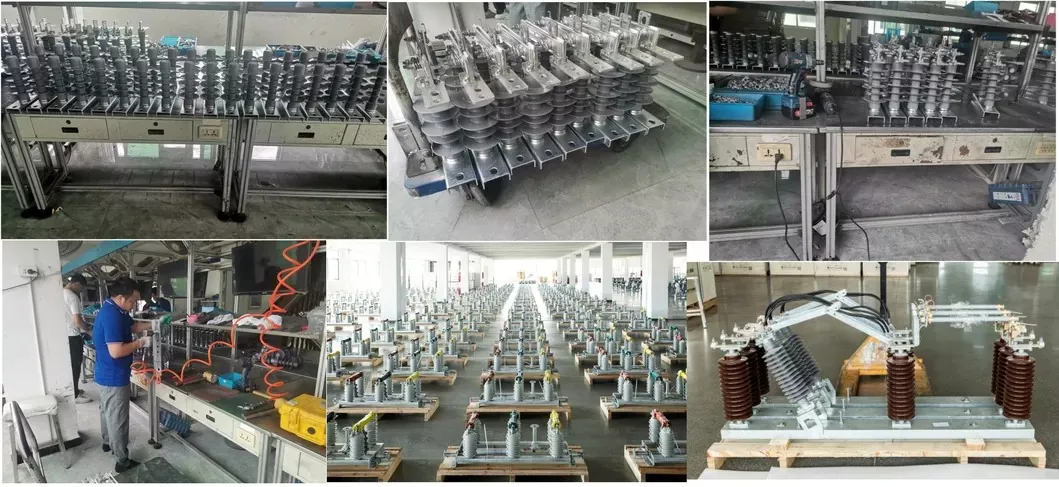

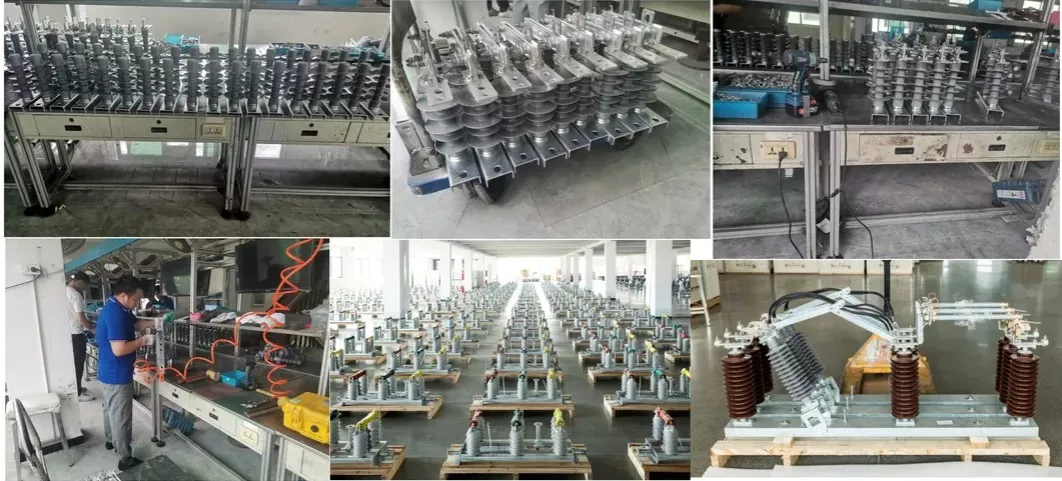

Unsere Fabrik

Der einphasige Hochspannungs-Wechselstrom-Trennschalter/Trennschalter der Serie (H)GW9-12 für den Außenbereich (im Folgenden als „Trennschalter/Trennschalter“ bezeichnet) wird zum Schalten von 10-kV-Leitungen unter Spannung und im Leerlauf sowie zur elektrischen Isolierung überholter Hochspannungsbusse, Leistungsschalter und anderer elektrischer Geräte von stromführenden Hochspannungsleitungen verwendet.

Trennschalter/Trennschalter entsprechen den technischen Standards von GB/T 1985-2014 Spannungs- und Stromtrennschaltern und Erdungsschaltern, DL/T 486-2010 Hochspannungs-AC-Trennschaltern und Erdungsschaltern.

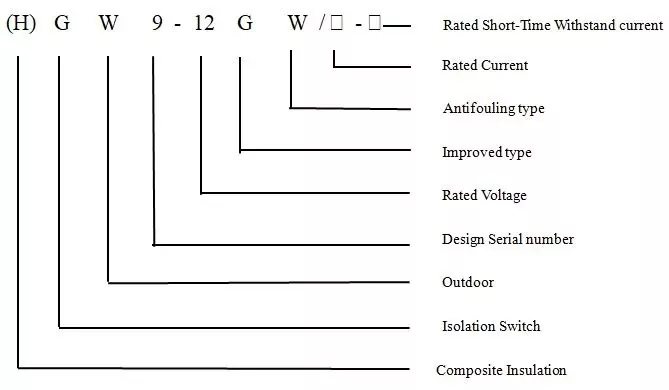

MODELL UND BEDEUTUNG

Umgebungsbedingungen für den Einsatz

1. Höhe: Nicht mehr als 1000 Meter. Liegt die Höhenlage über 1000 Meter, sollte die Nennwärmedämmung entsprechend angepasst werden.

2. Umgebungstemperatur: Obergrenze +45℃, Untergrenze -40℃, Durchschnittstemperatur des heißesten Monats 30℃, maximale tägliche Temperaturdifferenz 25K.

3. Sonnenstrahlungsintensität (im Freien): 0,1 W/cm²

4. Windgeschwindigkeit/Winddruck (im Freien): 0,5 m/s / 700 Pa

5. Verschmutzungsgrad: Klasse E

6. Glasurdicke: Nicht mehr als 20 mm

7. Luftfeuchtigkeit: Tägliche durchschnittliche relative Luftfeuchtigkeit nicht über 95 %, monatliche durchschnittliche relative Luftfeuchtigkeit nicht über 80 %

8. Seismische Leistung: Horizontale Beschleunigung 0,3 m/2, vertikale Beschleunigung 0,15 m/s²

9. Sicherheitsfaktor: Sinusresonanz-Dreiperiodenwelle, Sicherheitsfaktor größer als 1,67.

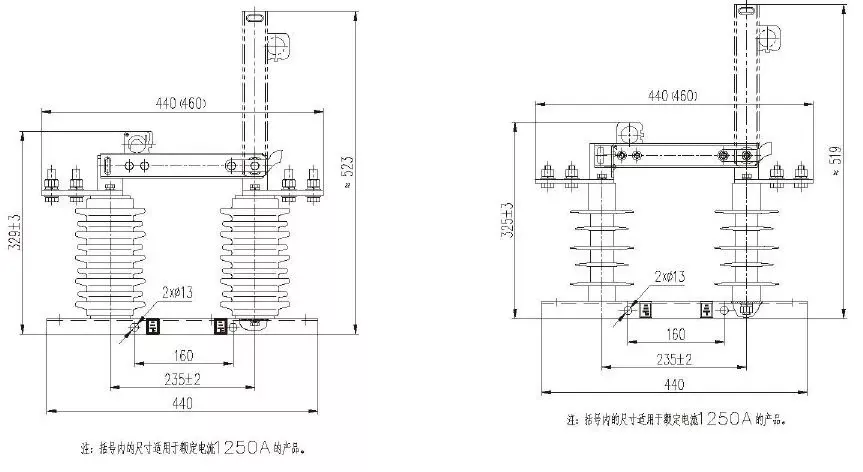

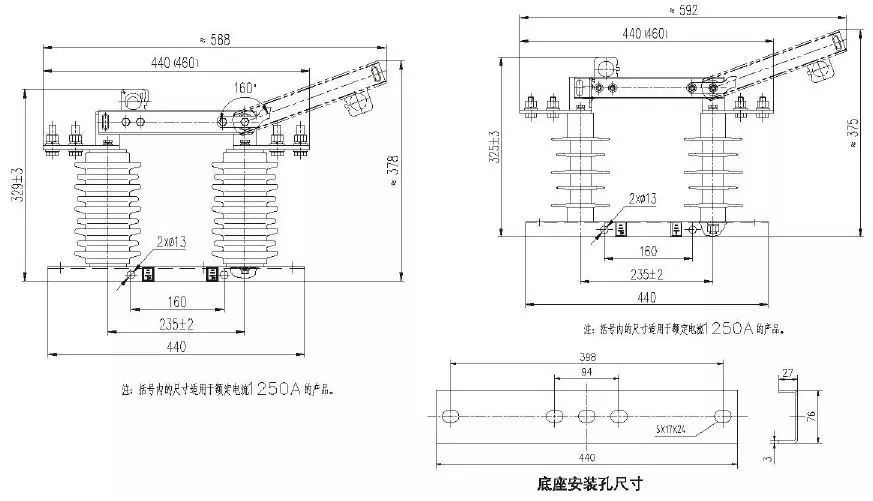

UMRISS- UND EINBAUABMESSUNGEN

Technische Daten

Hauptvorteile

1. Deutlich verbesserte Produktstruktur und Korrosionsbeständigkeit. Im geschlossenen Zustand hat die leitfähige Platte eine selbsthemmende Funktion. Zum Öffnen ziehen Sie einfach am Verriegelungshaken, um die automatische Entriegelung zu aktivieren. Die Basis ist mit einer leitfähigen Feder und einer Federabdeckung ausgestattet; Die selbstsichernde Vorrichtung umfasst eine Verriegelungsplatte, einen Verriegelungshaken und eine Verriegelungshakenfeder. Alle Standardteile bestehen aus nichtmagnetischem Edelstahl SUS304 mit glänzender Oberfläche und ausgezeichneter Korrosionsbeständigkeit.

2. Die leitfähige Platte hat keine Stoppsperre; Der maximale Drehöffnungswinkel beträgt nicht weniger als 160 Grad und die leitfähige Plattenbasis verfügt über keine Edelstahlklammern. Zur Aufrechterhaltung der Kontaktklemmkraft werden Passivierungs-, Niet- und hochelastische Installationsprozesse eingesetzt.

3. Die Hauptstromkreiskomponenten des GW9-Hochspannungs-Trennschalters für den Außenbereich bestehen aus rotem T2-Kupfer. Die stationären Kontakte und Anschlüsse sind einstückig geformt, wodurch die Kontaktprobleme, die in der Vergangenheit durch das Schweißen von stationären Kontakten und Anschlüssen verursacht wurden, vollständig gelöst werden.

4. Alle leitenden Komponenten im Hauptstromkreis sind mit einer Dicke von mindestens 20 mm versilbert und einer versiegelten Antioxidationsbehandlung unterzogen. Die Oberflächenbeschichtung ist hell und langlebig und verfügt über eine starke Oxidationsbeständigkeit, eine ausgezeichnete Leitfähigkeit und einen Schaltkreiswiderstand von 80 mmΩ.

5. Die Verdrahtungsklemmen haben eine Doppellochstruktur aus harter Kupferlegierung mit einer äußeren Versilberung.

6. Dieser Schalter verwendet eine externe Druckkontaktfeder, wobei die leitenden Kontakte Kontakt mit der „festen Lichtbogen“-Struktur herstellen und so für einen äußerst gleichmäßigen Druck und eine Selbstreinigungsfunktion sorgen. Der Anpressdruck bleibt über einen langen Zeitraum konstant und gewährleistet so die Sicherheit und Zuverlässigkeit des Produkts im Langstreckenbetrieb.

7. Der Isolator besteht aus hochfestem Keramik- oder Silikonkautschuk-Verbundmaterial und ist mit einer großen Kriechstrecke ausgestattet, erfüllt die Umweltschutzanforderungen der Klasse E und verfügt über gute Umweltschutzeigenschaften und Langstreckenbetriebseigenschaften.
