JDZW Einphasiger Epoxidharzguss-Spannungstransformator für den Außenbereich

Der einphasige Epoxidharz-Spannungstransformator JDZW für den Außenbereich von Ceho verfügt über die folgenden Eigenschaften: Epoxidharz ist vollständig vakuumvergossen: blasenfrei, UV-beständig, alterungsbeständig und mit geringer lokaler Entladung. Es eignet sich für raue Umgebungen wie große Höhen, hohe Luftfeuchtigkeit und starke Verschmutzung. Die einphasige Struktur unterstützt die Verdrahtungsmethoden Phase-Erde (Un/√3) oder Phase-Phase (Un) und eignet sich für Freileitungen, Mastschalter, Ringhaupteinheiten und andere Szenarien.

Hochpräzise Messung: Die messtechnische Genauigkeit kann 0,2 Grad erreichen, und der Schutzgrad beträgt 3P oder 6P, wodurch die doppelten Anforderungen der Messung der elektrischen Energie und des Relaisschutzes erfüllt werden.

Eingebaute Hochspannungssicherungen (für einige Modelle): Wie das JDZW-10R ist es mit A- und B-Dual-End-Sicherungen ausgestattet, die die Ausbreitung interner Fehler wirksam verhindern.

Standardkompatibilität: Der einphasige Spannungstransformator aus Epoxidharzguss von JDZW für den Außenbereich entspricht internationalen Standards wie IEC 61869-3, IEEE C57.13 und GB20840 und unterstützt globale Projektanwendungen

TECHNISCHE DATEN

● Der Transformator entspricht den Standards GB1207-2006, IEC60044-2:2003

● Dreiphasig

● Bemessungssekundärstrom 5A oder 1A

● Umgebungstemperatur -5℃ bis +50℃

11. Die Nennleistung und ihre relative Genauigkeitsklasse sind nur eine Option.

2. Wenn die Benutzerdaten den oben genannten Bereich überschreiten, müssen wir möglicherweise spezifische Verhandlungen führen.

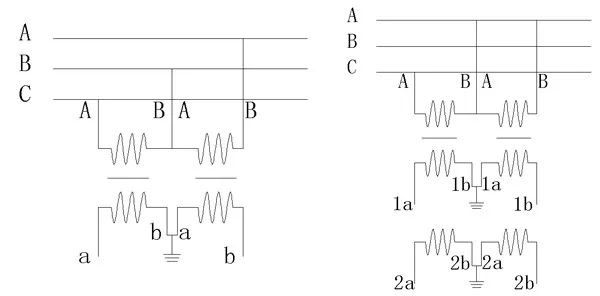

Schaltplan

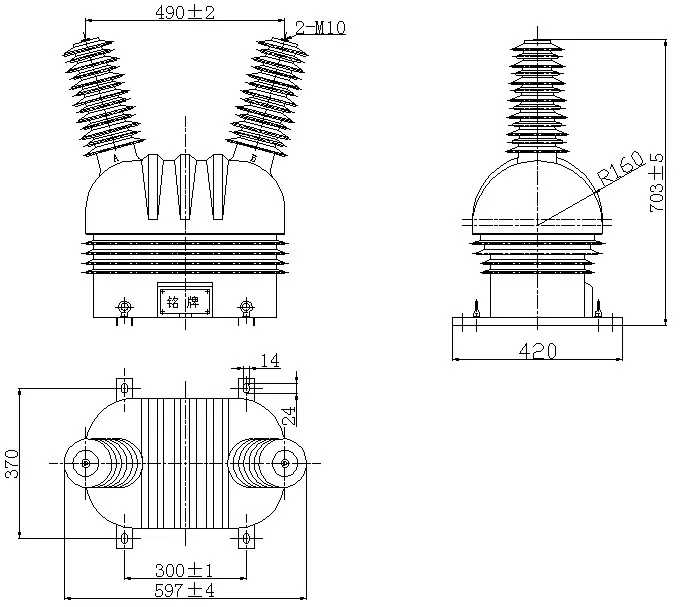

Gesamtabmessungen
