HB-12 Umweltfreundliche gasisolierte Ringhaupteinheit

Ceho ist ein Hersteller in China und Sie können unsere umweltfreundliche, gasisolierte Ringhaupteinheit HB-12 mit Vertrauen kaufen. Und wir bieten Ihnen den besten Kundendienst und eine pünktliche Lieferung. Diese Ringhaupteinheit ist ein kompletter Satz von Stromverteilungsgeräten mit 12 kV, dreiphasigem Wechselstrom 50 Hz, einem Einzelbus und einem Einzelbussegmentsystem.

Anfrage absenden

Produktbeschreibung

Die umweltfreundliche, gasisolierte Ringhaupteinheit HB-12 ist ein kompletter Satz von Verteilergeräten mit einer Spannung von 12 kV, dreiphasigem Wechselstrom 50 Hz, Einzelsammelschiene und Einzelsammelschienenabschnittssystem. Es zeichnet sich durch eine einfache Struktur, flexible Bedienung, zuverlässige Verriegelung und bequeme Installation aus. Unterschiedlichen Benutzern können zufriedenstellende technische Lösungen für unterschiedliche Anwendungen bereitgestellt werden. Durch den Einsatz von Sensortechnologie, automatischer Steuerungstechnik und Informationstechnologie sowie fortschrittlicher technischer Leistung und einfachen und flexiblen Montagelösungen kann es den sich ständig ändernden Marktanforderungen gerecht werden und ist für die intelligenten Anforderungen von Stromnetzen geeignet.

Die umweltfreundliche gasisolierte Ringhaupteinheit HB-12 eignet sich für industrielle und zivile Kabelringnetze und Verteilernetz-Terminalprojekte. Für den Empfang und die Verteilung elektrischer Energie eignet es sich besonders für die Stromverteilung in städtischen Wohngebieten, kleinen Umspannwerken, Schaltämtern, Kabelabzweigkästen, Kastenumspannwerken, Industrie- und Bergbauunternehmen, Einkaufszentren, Flughäfen, U-Bahnen, Windkraftanlagen, Krankenhäusern, Sportstätten, Eisenbahnen, Tunneln und anderen Orten.

Servicebedingungen

Umgebungstemperatur: -40℃-+50℃

Luftfeuchtigkeit: Maximaler durchschnittlicher relativer Wert, täglich <95 %, monatlich <90 %

Höhe: ≤4000 M

Erdbebensicherheit: 8 Grad

Eine Nutzung zu Sonderkonditionen kann ausgehandelt werden

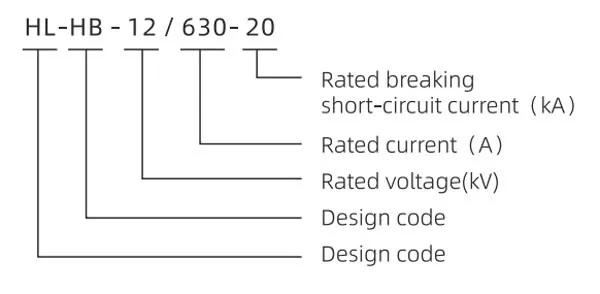

Modell

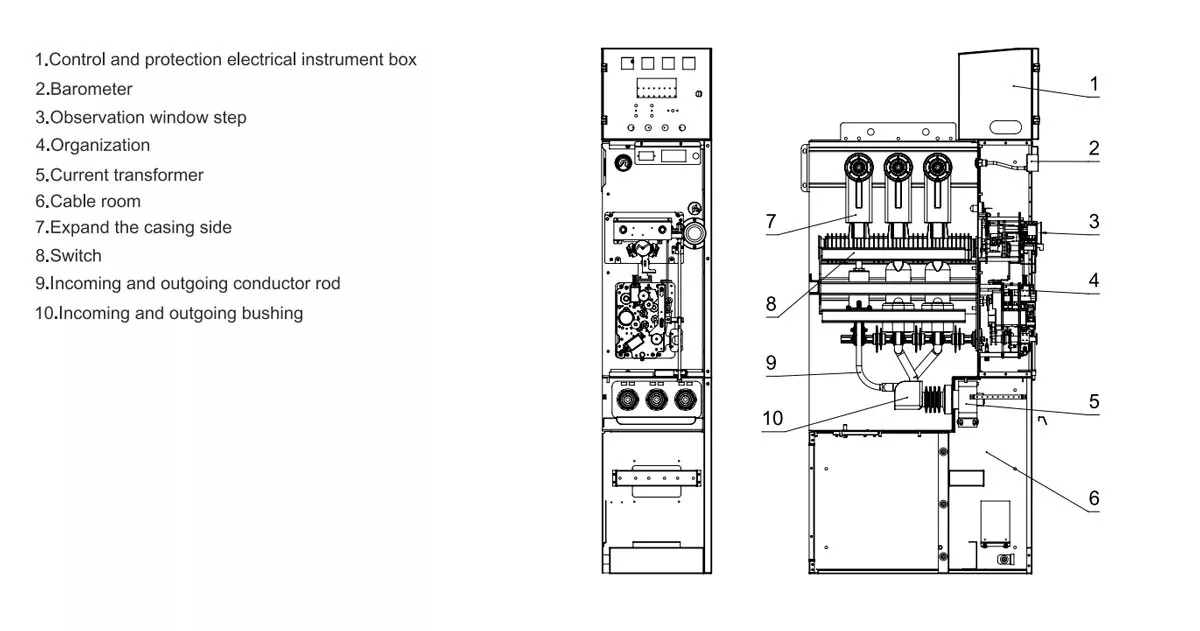

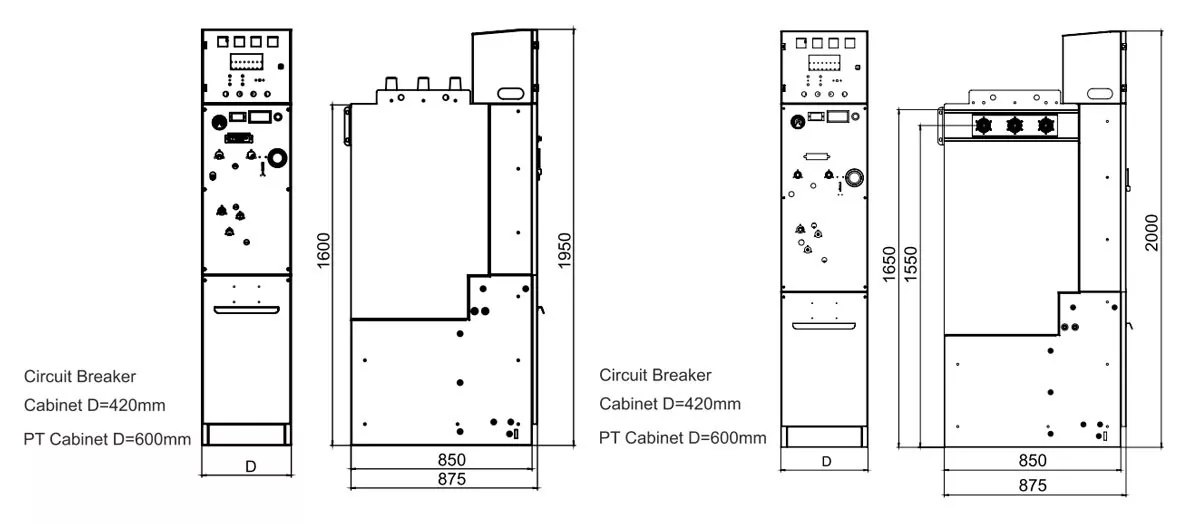

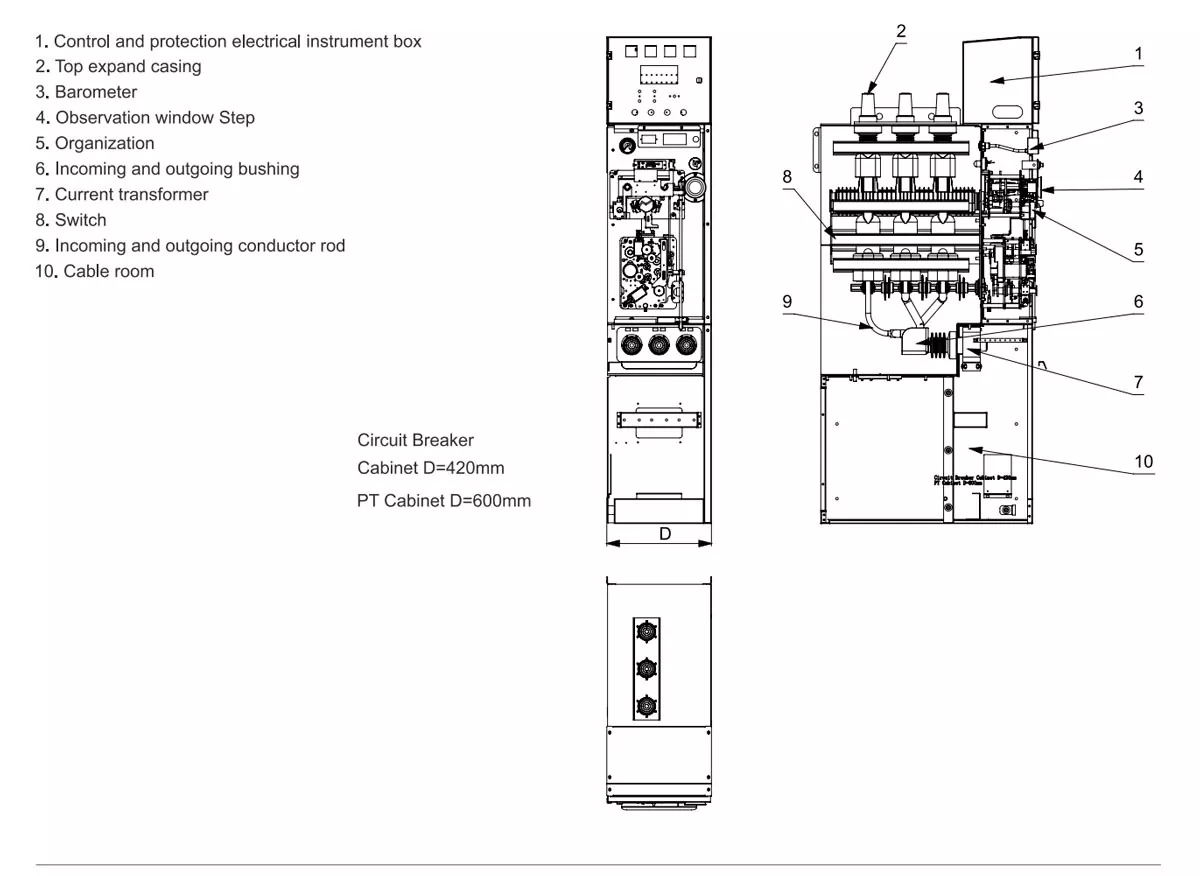

Abmessungen der Schaltanlage

Schrankgröße (B×T×H)	Leistungsschalterschrank	Kabelanschlussschrank	PT-Schrank
Top-Erweiterung	420×850×1950	420×850×1950	600×850×1950
Seitliche Erweiterung	420×850×2000	420×850×2000	600×850×1950

Technischer Parameter

Die wichtigsten technischen Parameter der umweltgasisolierten RMU

Nennspannung	kV	12
Nennstrom	A	630
Lichtbogenlöschmethode		Vakuumschaltröhre
Isolationsmethode		Reine Luft oder Stickstoff
Bemessungskurzschlussausschaltstrom	kV	20
Nenn-Kurzschlussausschaltzeiten	Mal	30
Bemessungs-Kurzschluss-Schließstrom (Spitze)	kV	50
Bemessungskurzzeitstromfestigkeit 3 s (rms)	Die	20 (Hauptstromkreis), 17, 4 (Erdungsstromkreis)
Bewerteter Spitzenstrom	Die	50 (Hauptstromkreis), 43, 5 (Erdungsstromkreis)
Spannungsfestigkeit bei Netzfrequenz (1 Min.)	kV	42 (Phase zu Erde, Phase zu Phase), 48 (Unterbrechung)
Blitzimpulse halten der Spannung stand	kV	75 (Phase zu Erde, Phase zu Phase), 85 (Unterbrechung)
Teilentladung	PC	≤20
Bewerteter Arbeitsablauf von vcbs		O-0,3s-co-180s-co
Widersteht internen Störlichtbögen	KA\S	20/0,5
Mechanisches Leben	Mal	10000 (VCB) 3000 (Trennschalter, Erdungsschalter)
Hauptstromkreiswiderstand jeder Phase	mΩ	120
Bemessungskurzschlusseinschaltstrom des Erdungsschalters (Spitzenwert)	Der	43, 5
Schließzeiten des Erdungsschalters	Mal	2
Schutzart	MPa	IP67 (Gaskasten), IP4X (Gehäuse)
Nenngasdruck (Überdruck)	MPa	0.02
Mindestbetriebsgasdruck	0/0	0
Bewertete jährliche Leckrate	ppm	0.01
Feuchtigkeitsgehalt in der Airbox	kV	≤150
Spannungsfestigkeit der Hilfsstromkreise (1 Min.)		2

Wichtigster technischer Parameter des Leistungsschalters

Nennspannung	12
Nennstrom	630
Bemessungskurzschlussausschaltstrom	20
Bemessungs-Kurzschluss-Schließstrom (Spitze)	50
Bemessungskurzzeitstromfestigkeit 3 s (rms)	20
Bewerteter Spitzenstrom	50
Bewerteter Arbeitsablauf	O.-0,3s-C.O.-180s-C.O.
Spannungsfestigkeit bei Netzfrequenz (1 Min.)	42 (Phase zu Erde, Phase zu Phase), 48 (Unterbrechung)
Blitzstoßfestigkeit (Spitze)	75 (Phase zu Erde, Phase zu Phase), 85 (Unterbrechung)
Teilentladung	≤5
Mechanisches Leben	10000
Hauptschleifenwiderstand pro Phase	≤110
Kontaktabstand	9±1
Überlauf des Anpressdrucks	3±0, 5
Kontaktenddruck	1800 ± 100 N
Dreiphasige Öffnung (verschiedene Phasen)	≤1
Rücksprungzeit beim Schließen des Kontakts	≤2
Schließzeit	≤70
Öffnungszeit	≤60
Durchschnittliche Öffnungsgeschwindigkeit	1,1+0,2
Durchschnittliche Schließgeschwindigkeit	0,8+0,2
Bemessungszahl der Kurzschlussstromunterbrechungen	30
