Niederspannungs-Stromkabel

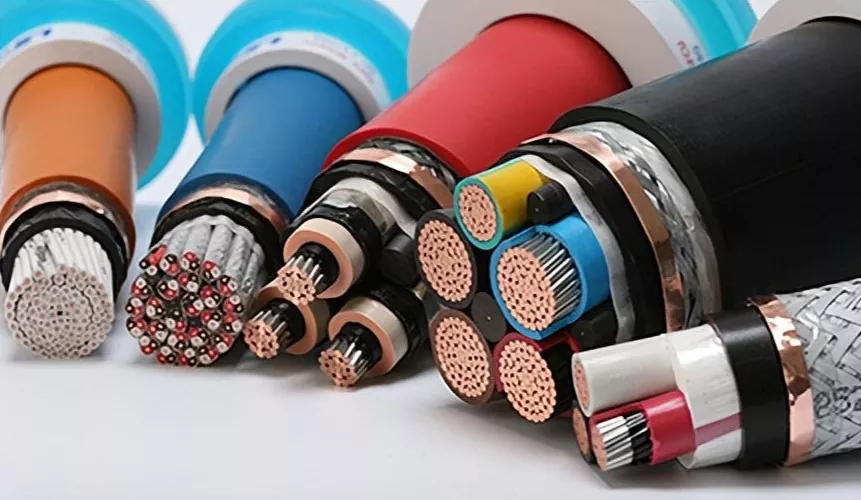

Niederspannungs-Stromkabel direkt ab Werk im Großhandel – 50 % Rabatt auf Großbestellungen. Zu den Kabeln von Ceho gehören UL-Tray-Kabel in Leistungsgrößen und CSA Teck 90-Kabel (3-Leiter mit Erdung oder 4-Leiter mit Erdung), erhältlich in verschiedenen Abschirmungs- oder Panzerungsoptionen. Ganz gleich, für welches Kabel Sie sich entscheiden, Sie erleben herausragende Zuverlässigkeit und maximale Leistung. Niederspannungsstromkabel sind wesentliche Komponenten in modernen Stromversorgungssystemen und dienen der effizienten Übertragung von Elektrizität über Niederspannungs- (LV), Mittelspannungs- (MV) und Hochspannungsnetze (HV). Diese Elektrokabel zeichnen sich durch hervorragende Leitfähigkeit, robuste Isolierung und hervorragende Hitze- und Witterungsbeständigkeit aus und eignen sich daher für Industrie-, Gewerbe- und Infrastrukturanwendungen. Mit fortschrittlichen Materialien und Präzisionstechnik gewährleisten Stromkabel eine sichere, stabile und langlebige Energieübertragung in verschiedenen Umgebungen.

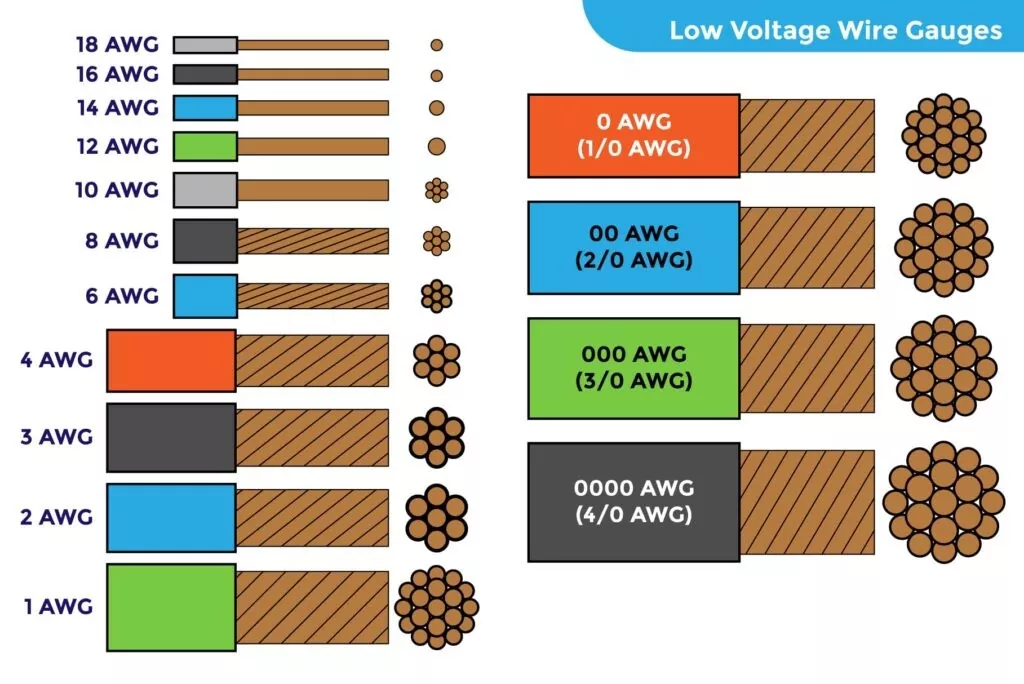

Modul zur Dimensionierung von Niederspannungskabeln

Offensichtlich erfordern unterschiedliche Installationsumgebungen unterschiedliche Kabeldesigns und -materialien. Das Auswahlmodul von Ceho kann Kabelgrößen für bestimmte Standorte in einem Netzwerk basierend auf einem der folgenden Standards berechnen:

● Norm IEC 60364 5-52: Elektrische Niederspannungsinstallationen – Teil 5-52: Auswahl und Installation elektrischer Geräte – Verkabelungssysteme.

● NEC-Methode: NFPA-70-2011 National Electrical Code.

Dieses Modul ist für radialsymmetrische Dreiphasen-/Einphasensysteme geeignet. Die Berechnung berücksichtigt Leitermaterialien aus Kupfer oder Aluminium sowie normgerechte Isolationsmaterialien oder Kabeltypen.

Berechnungen

● Strombelastbarkeit – Unter Berücksichtigung der Kabelinstallationsmethode bestimmt die Software die Kabelgröße anhand der installierten Strombelastbarkeit. Zu den bei der Auswahl von Niederspannungsstromkabeln zu berücksichtigenden Faktoren gehören unter anderem der Wärmewiderstand und die Temperatur des Bodens sowie die Gruppierung der Stromkreise.

● Grenzwerte für den Spannungsabfall unter normalen Betriebsbedingungen – Berechnet auf der Grundlage der Standardformel für den Spannungsabfall. Die Software ermittelt die Kabelgröße anhand der angegebenen Spannungsabfallgrenzen. Niederspannungsstromkabel berücksichtigen Kabelwiderstand, Reaktanz und Länge und liefern Daten zum maximal zulässigen Spannungsabfall.

● Kurzschlussfestigkeit (nur IEC-Standard) – Berechnet den Kurzschlusstemperaturanstieg basierend auf dem maximalen Fehlerstrom und der Fehlerdauer. Diese Parameter können definiert werden oder auf einer durchgeführten Kurzschlussanalyse basieren.

● Wenn mehrere Berechnungen am selben Gerät durchgeführt werden, werden optimale Abmessungen ermittelt und bestimmte Kabel aus der Kabelbibliothek empfohlen.

● Volllaststrom und Leistungsfaktor können auf der durchgeführten Leistungsflussanalyse basieren oder vom Benutzer definiert werden.

Kabelbibliothek

Der Kabeltyp ist ein Schlüsselfaktor bei der Kabelauswahl. Die Software von Ceho umfasst eine umfassende Kabelbibliothek mit einadrigen, dreiadrigen und dreiadrigen Kabeln mit Schutzleiter. Zur Berechnung stehen alle Nenn- und Kabelkonfigurationsdaten zur Verfügung.

8 Schritte zur Auswahl und Dimensionierung von Niederspannungsstromkabeln

1. Bestimmen Sie die Lastanforderungen

Berechnen Sie den aktuellen Bedarf basierend auf der Geräteleistung, der Betriebszeit und der Lastart (kontinuierlich/intermittierend), um sicherzustellen, dass das Kabel die Last über einen langen Zeitraum stabil tragen kann. ‌

2. Wählen Sie den Kabeltyp aus

Wählen Sie Isoliermaterialien (z. B. vernetztes Polyethylen), Leitermaterialien (Kupfer oder Aluminium) und Strukturen (einadrig oder mehradrig) basierend auf den Anwendungsszenarien (z. B. Kernkraftwerke, industrielle oder zivile Nutzung). ‌

3. Berechnen Sie die Strombelastbarkeit

Berechnen Sie die zulässige Strombelastbarkeit basierend auf der Querschnittsfläche des Kabels, der Umgebungstemperatur und der Verlegemethode (z. B. direkte Erdverlegung, Kabelkanal oder Überkopf), um sicherzustellen, dass sie den Nennwert nicht überschreitet. ‌

4. Berücksichtigen Sie einen Kurzschlussschutz

Überprüfen Sie die Kurzschlussfestigkeit des Kabels, um sicherzustellen, dass es über einen bestimmten Zeitraum unter Fehlerstrom standhält (z. B. die vom Kernkraftwerk AP1000 geforderte Kurzschlussfestigkeit). ‌

5. Bewerten Sie den Spannungsabfall

Berechnen Sie den Spannungsabfall in der Leitung und stellen Sie sicher, dass die Spannungsschwankung am Ende innerhalb des zulässigen Bereichs liegt (normalerweise ≤ 5 %), um einen abnormalen Betrieb des Geräts zu vermeiden. ‌

6. Wirtschaftsanalyse

Vergleichen Sie die Anfangsinvestition (CAPEX) und die Betriebskosten (OPEX) von Kabeln mit unterschiedlichen Querschnitten und wählen Sie die Lösung mit den langfristig besten Kosten aus. ‌

7. Passen Sie die Umgebungsfaktoren an

Korrigieren Sie die Strombelastbarkeit des Kabels: Verwenden Sie es in Umgebungen mit hohen Temperaturen mit reduzierter Kapazität und wählen Sie an feuchten oder korrosiven Orten wetterbeständige Materialien. ‌

8. Sicherheitsvorschriften einhalten

Halten Sie sich an Standards wie UL oder ETAP, um sicherzustellen, dass die Auswahl des Niederspannungsstromkabels die Anforderungen an Brandschutz, Explosionsschutz und Personensicherheit (z. B. Lichtbogenschutz) erfüllt.
