GCK-Niederspannungs-Ausfahrschaltanlage

Ceho kann Ihr Lieferant von GCK-Niederspannungs-Ausfahrschaltanlagen sein. Genießen Sie unsere hochwertigen Produkte und wettbewerbsfähigen Preise. Das GCK-Bedienfeld verfügt über eine Bolzenverbindung. Die komplette Schalttafel besteht aus mehreren Komponenten wie Tür, Verdrahtungsplatine, Prallplatte, Tragrahmen, Schublade und Stromschiene. Das Grundgerüst ist eine Kombination aus FA 28 oder KB (Typ C). Alle Bauteile werden durch Blechschrauben verbunden. Tür, Blende, Schallwand, Tragrahmen und Schublade werden je nach Bedarf zu einem kompletten Schaltpult zusammengebaut. Die Größe der Befestigungslöcher des Plattenkörpers und der Teile variiert innerhalb von E = 25 mm, was eine flexible und bequeme Installation ermöglicht. Die Schubladenhöhe ist in die Serien 1/2 Einheit, 200 mm, 300 mm, 400 mm, 500 mm und 600 mm unterteilt. Die Schubladenhöhe wird durch den Schleifenstrom bestimmt und die virtuelle Installationshöhe beträgt 1800 mm.

Die ausziehbare Funktionseinheit des GCK-Bedienfelds verfügt über einen speziellen Push-Pull-Mechanismus mit leichter Struktur und guter Austauschbarkeit. Sie zeigt den mechanischen Verriegelungsstatus der Betriebsposition, Testposition und Isolationsposition an. Der Bediengriff kann mit einem Vorhängeschloss ausgestattet werden. Der Rahmen und die inneren Metallteile sind verzinkt, um eine zuverlässige Erdung zu gewährleisten.

Betriebsbedingungen

1. Umgebungstemperatur: -5 ~+40 ;

2. Relative Luftfeuchtigkeit: Tagesdurchschnitt 95 %, Monatsdurchschnitt 90 %;

3. Indoor-Typ, Höhe  2000 m;

4. Erdbebenintensität  8 Grad;

5. Anlässe ohne brennbare und explosive Stoffe, ohne ätzende Chemikalien und häufige starke Vibrationen.

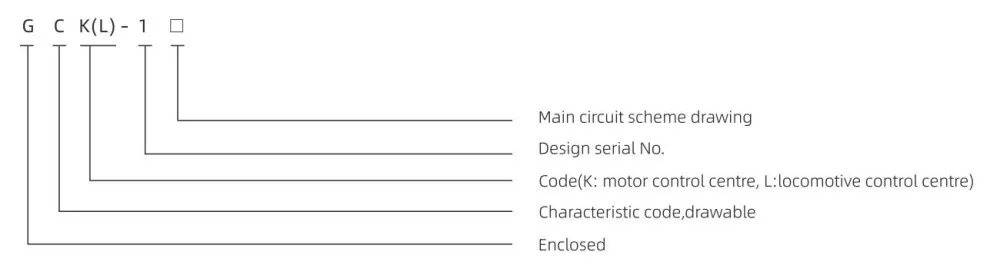

Modell

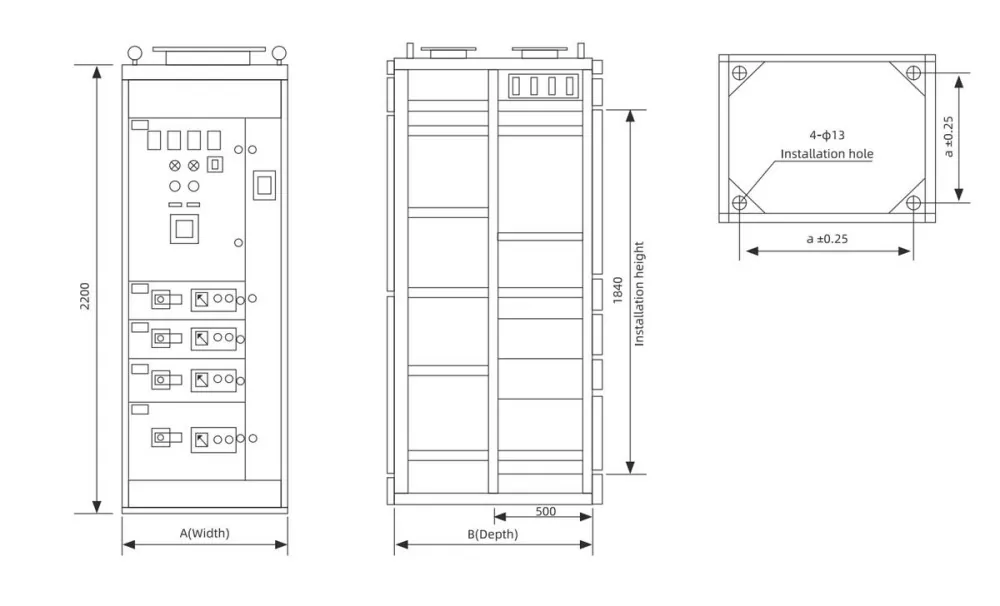

Einbaumaß
