Was ist eine MNS-Niederspannungs-Einschubschaltanlage?

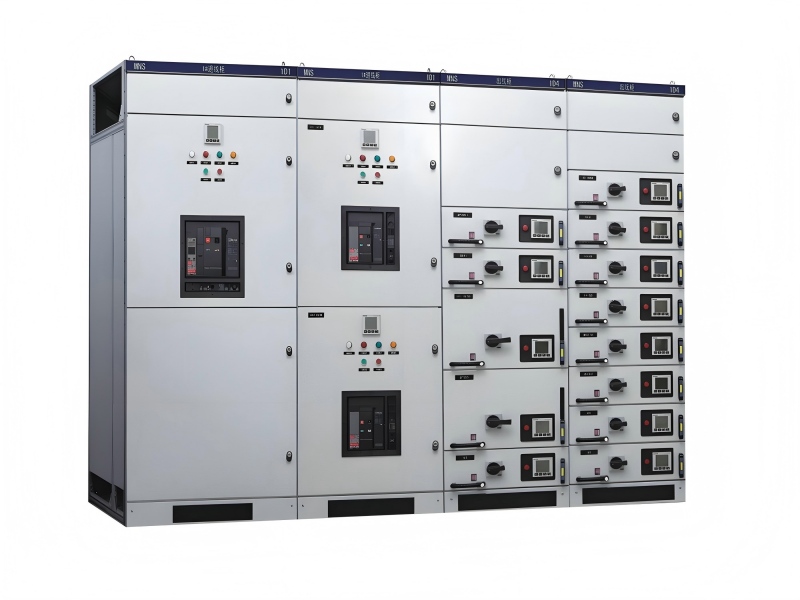

MNS Niederspannungs-Einschubschaltanlage

Die MNS-Niederspannungs-Einschubschaltanlage ist ein kombiniertes Modulgerät, das speziell für Niederspannungs-Stromverteilungssysteme entwickelt wurde und für Stromnetze mit einer Wechselstromfrequenz von 50–60 Hz und einer Nennbetriebsspannung von 660 V und darunter geeignet ist.

Seine Kernstruktur besteht aus C-Profil-Stahlrahmen mit einem Modul von 25 mm, verfügt über ein Dreipositionsdesign (verbunden/test/getrennt) für Schubladeneinheiten und unterstützt die gemischte Konfiguration von 1–3 Haupteinheiten sowie 1/4 und 1/2 Untereinheiten. Die gesamte effektive Installationshöhe des Schranks beträgt 1800 mm. Der maximale Nennstrom der horizontalen Sammelschiene dieses Geräts kann 5000 A erreichen, und die Stromfestigkeit der vertikalen Sammelschiene reicht von 900 A bis 1600 A, wobei die Schutzart die Standards IP30 bis IP54 abdeckt.

Zu den Anwendungsszenarien gehören konventionelle Umgebungen wie Kraftwerke, Industrie- und Bergbauunternehmen sowie der kommunale Bau. Nach einer speziellen Behandlung kann es auch in extremen Umgebungen wie Offshore-Ölplattformen und Kernkraftwerken eingesetzt werden.

Inhaltsverzeichnis

1. Kernstruktur

2. Technische Eigenschaften

3. Umweltanpassungsfähigkeit

4. Typische Anwendungen

5. Innovatives Design

6. Qualitätskontrolle

1. Kernstruktur (modular, Modul E=25 mm)

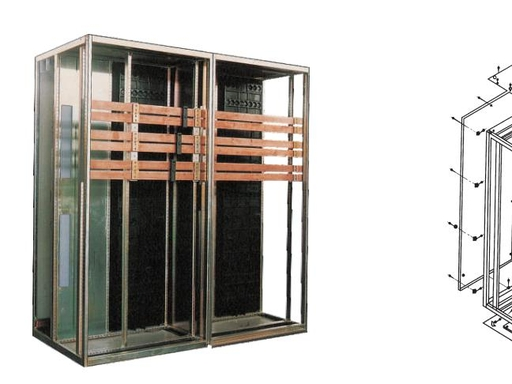

1.1 Schrankrahmen

- Material: Kaltgewalzte C-förmige Stahlprofile mit 25-mm-Modullöchern, verzinkt und pulverbeschichtet für hervorragende Korrosionsschutzleistung und zuverlässige Erdung.

- Gemeinsame Abmessungen: Höhe 2200 mm, Breite 400/600/800 mm, Tiefe 800/1000 mm.

- Trennwanddesign: Unabhängiger Funktionsraum, Sammelschienenraum und Kabelraum mit sicherer Trennung zwischen den einzelnen Bereichen.

1.2 Funktionseinheiten (Typ mit herausziehbarem Kern)

(1) PC-Einheit (Leistungszelle, Eingang / Buskoppler / Hochstromeinspeiser)

- Geeignet für feste oder herausziehbare Konfigurationen, ausgestattet mit Leistungsschaltern wie Emax für Anwendungen mit hohem Strom.

- Einbauposition: Oberer oder hinterer Teil des Schranks, verbunden mit der Hauptsammelschiene mit hoher Schaltleistung.

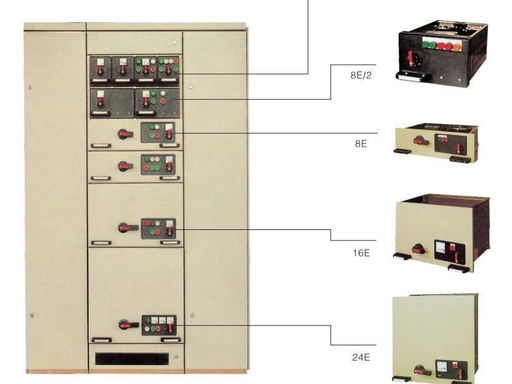

(2) MCC-Einheit (Motor Control Center, Schubladenausgang)

- Standardschubladengrößen: Höhe 100/150/200 mm (4E/6E/8E).

- Funktionen: Motorsteuerung (Direktstart / Stern-Dreieck-Start / Sanftanlauf), Stromeinspeisung, Beleuchtung und Steuerkreise.

- Drei Arbeitspositionen: Arbeiten (verbunden), Test (isoliert), Herausziehen (ausgeschaltet), ausgestattet mit mechanischen Verriegelungen, um Fehlbedienungen zu verhindern.

(3) Vergütungseinheit

- Installiert mit Kondensator- und Drosselsätzen zur Blindleistungskompensation und Oberwellenunterdrückung.

(4) Dosiereinheit

- Ausgestattet mit PT-, CT- und Stromzählern zur Messung der elektrischen Energie und Betriebsüberwachung.

1.3 Sammelschienensystem

- Hauptsammelschiene: TMY-Kupferschienen, horizontal angeordnet mit Isolierstützen zur Stromverteilung.

- Verteilerschiene: Vertikal angeordnet und über Steckverbindungen mit Schubladen verbunden für zuverlässige Kontaktleistung.

- Erdungssystem: Vollständige Erdung von Schrankkörper, Rahmen und Schubladen, um eine kontinuierliche Schutzleistung sicherzustellen.

1.4 Schutz und Sicherheit

- Schutzart: Standard IP30, anpassbares IP40/IP54 zum Schutz vor Stromschlägen und Fremdkörpern.

- Verriegelungsvorrichtungen: Mechanische Verriegelungen für Schubladen mit drei Positionen, Verriegelungen zwischen Leistungsschaltern und Trennschaltern sowie Tür- und Leistungsschalterverriegelungen.

- Isolierstruktur: Hochfeste, flammhemmende technische Kunststofftrennwände zur Lichtbogenverhinderung und zum Schutz vor unbeabsichtigter Berührung.

2. Technische Eigenschaften

Optimiertes Design auf Basis der ABB-Technologie ermöglicht den Zusammenbau verschiedener Komponenten durch Modularisierung. Die Schubladeneinheit ist mit einer mechanischen Verriegelungsvorrichtung ausgestattet, um schnelle Ein- und Aussteckvorgänge zu ermöglichen. Das Hauptstromkreis-Plug-in zeichnet sich durch eine hervorragende Kurzzeitfestigkeit und ein hohes Ausschaltvermögen bei hervorragender dynamischer und thermischer Stabilität aus. Das flexible elektrische Schema kann die meisten Stromverteilungsszenarien erfüllen.

Der Schrank verfügt über eine dicke C-Profil-Skelettstruktur mit doppelter Korrosionsschutzbehandlung aus kaltgewalztem Stahlblech und aluminisierter Zinkplatte. Zu den internen Funktionsbereichen gehören der horizontale Sammelschienenraum, der Elektrokomponentenraum und der Kabelraum, die durch flammhemmende technische Kunststoffplatten physisch isoliert sind. Der Standardschrank zeichnet sich durch eine vollständig modulare Mischkonfiguration und eine starke Anpassungsfähigkeit an Szenen aus.

3. Umweltanpassungsfähigkeit

Der herkömmliche Betriebstemperaturbereich beträgt nicht mehr als +40℃ und nicht weniger als -5℃ für die Umgebungslufttemperatur, wobei die durchschnittliche Temperatur innerhalb von 24 Stunden +35℃ nicht überschreitet. In Bezug auf die Luftfeuchtigkeit darf die relative Luftfeuchtigkeit bei einer maximalen Temperatur von +40 °C 50 % nicht überschreiten und kann bei +20 °C bis zu 90 % erreichen.

Dual-Mode-Wärmeableitungssysteme sind für spezielle Umgebungen konfiguriert. Der Luftkühlungsmodus verwendet bewegliche Wärmeableitungsplatten und Aktivkohle-Adsorptionsnetze, während der Wasserkühlungsmodus gewickelte Wasserrohre zur zirkulierenden Wärmeableitung verwendet. Der Betriebsmodus kann automatisch entsprechend den Feuchtigkeitssensoren umgeschaltet werden.

4. Typische Anwendungen

Im Bereich der Stromerzeugung dient dieses Gerät als Power-Center-Schrank zur Steuerung von Motoren mit großer Leistung und ist mit herkömmlichen Reihenleistungsschaltern ausgestattet. In Umspannwerksanwendungen verfügt die vertikale Sammelschiene über eine doppelschichtige Struktur mit stabiler Dauerstromführung. Für Szenarien in der petrochemischen Industrie werden Schränke mit Schutzart IP54 ausgewählt und der Sammelschienenraum ist mit säure- und alkalibeständiger Farbe beschichtet.

Das im Jahr 2024 eingeführte verbesserte, patentierte Modell verfügt zusätzlich über elektrische Teleskopstangen-Synchronsteuerungsschubladen und rotierende Filtersiebstrukturen, was die betriebliche Effizienz und Zuverlässigkeit in Stromerzeugungs-, Übertragungs- und Verteilungsszenarien verbessert.

5. Innovatives Design

Das Gebrauchsmusterpatent (CN215221413U) von Jiangsu Linmai Electric aus dem Jahr 2024 realisiert den Mehrschubladen-Gestängebetrieb, wobei elektrische Teleskopstangen die synchrone Bewegung von drei Gruppen fester Platten steuern.

Das Erfindungspatent (CN114665407A) von Shandong Dingsheng im Jahr 2024 umfasst feuchtigkeitsbeständiges Leistungsdesign. Die modulare Schubladenstruktur, das Dual-Mode-Wärmeableitungssystem und der Auslösemechanismus zur Feuchtigkeitsinduktion verbessern die Anpassungsfähigkeit in feuchten Umgebungen. Die Verbindungsvorrichtung der oberen Ablenkplatte des Schranks und des Wasserspeichertanks verhindert wirksam den Rückfluss von Regenwasser, und die untere Strömungsführungsstruktur verbessert die Entwässerungseffizienz.

6. Qualitätskontrolle

Das Produkt hat die CCC-Zertifizierung erhalten und implementiert den Standard GB7251.1-2005 im Produktionsprozess. Der Werkstest umfasst einen Spannungsfestigkeitstest bei 2500 V/1 Minute.

Die Transportspezifikation begrenzt die einzelne Sendungsmenge auf nicht mehr als 4 Einheiten und die vertikale Hubabweichung darf weniger als 15 Grad betragen. Bei der Inbetriebnahme sind mehr als drei Schubladenstecktests erforderlich, um einen qualifizierten Übergangswiderstand der Kontakte sicherzustellen.

Zusammenfassung

Die MNS-Schaltanlage ist eine High-End-Niederspannungs-Komplettanlage mit modularem Aufbau, Einschubaufbau, hoher Sicherheit, komfortabler Wartung und intelligenter Erweiterbarkeit. Dank seiner zuverlässigen Struktur, stabilen Stromversorgung und flexiblen Wartung ist es zur bevorzugten Standardausrüstung für Niederspannungs-Stromverteilungssysteme in Industrie- und wichtigen Bauprojekten geworden.
