Miniatur-Fehlerstromschutzschalter

Der Miniatur-Fehlerstromschutzschalter von Ceho bietet Ihnen eine Klasse elektrischer Sicherheitsgeräte, die Stromkreise erkennen und unterbrechen können, wenn im Stromkreis Leckagen auftreten. Auch in dieser Funktion kann es Personal und Ausrüstung vor Stromschlägen, Brandgefahr oder anderen Gefahren schützen, die durch Leitungsfehler, Isolationsfehler oder versehentlichen Kontakt mit spannungsführenden Teilen verursacht werden.

Dieses Produkt basiert auf dem aktuellen Kirchhoffschen Gesetz, was bedeutet, dass der Gesamtstrom, der in den Knoten fließt, dem Gesamtstrom entspricht, der aus dem Knoten herausfließt. Die Phasen- und Neutralströme in einem normalen Stromkreis sind ausgeglichen. Wenn jedoch ein Fehler auftritt, fließt ein Teil des Stroms zur Erde. Der FI-Schutzschalter ist in der Lage, dieses Ungleichgewicht zu erkennen und schnell zu reagieren, indem er auslöst und den Stromkreis öffnet.

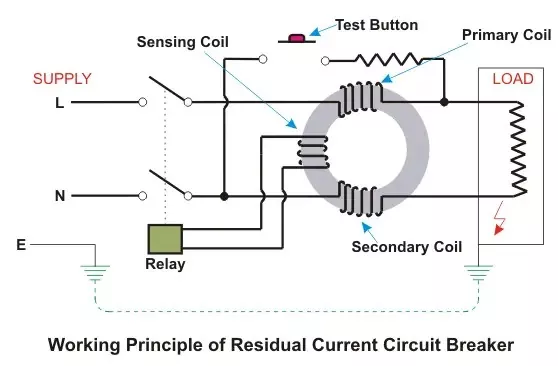

Darin befindet sich ein Ringkerntransformator mit drei Spulen: der stromführenden Spule, der Neutralleiterspule und der Induktionsspule. Wenn die Ströme ausgeglichen sind, erzeugen die stromführende Spule und die neutrale Spule gleiche und entgegengesetzte magnetische Flüsse. Im Gegensatz dazu wird bei einem Ungleichgewicht ein magnetischer Restfluss erzeugt, sodass die in der Induktionsspule induzierte Spannung das Relais auslöst, um die Kontakte des Fehlerstromschutzschalters zu öffnen und den Stromkreis zu schließen.

Kernpunkte unserer Produkte

·Miniatur-Fehlerstromschutzschalter: Eine Sicherheitsvorrichtung, die einen Stromkreis erkennt und unterbricht, wenn im Stromkreis ein Leckstrom vorhanden ist.

·Funktionsprinzip: Kirchhoffs aktuelles Gesetz erkennt, wie oben erwähnt, ein Ungleichgewicht zwischen Spannung und Neutralleiter und löst aus, um Gefahren vorzubeugen.

·Typ: FI-Schutzschalter können in die Typen AC, A, B und F unterteilt werden und eignen sich für unterschiedliche Leckströme und Anwendungen. Bei Bedarf können Sie sich für eine Auswahlberatung an uns wenden. Wir helfen Ihnen dabei, den Lasttyp, den Bemessungsfehlerstrom (I Detail n), den Bemessungsstrom (In) und die Anzahl der für den Stromkreis erforderlichen Pole vollständig zu berücksichtigen und dann Urteile und Empfehlungen abzugeben.

·Vorteile: RCCB bietet den notwendigen Schutz gegen Stromschlag und Feuer, unterstützt verschiedene Arten von Strömen und Lasten und ist einfach zu installieren und zu warten.

Der Miniatur-Fehlerstromschutzschalter verfügt über eine Testtaste, die die Funktion überprüft, indem sie einen kleinen Leckstrom erzeugt. Wenn die Taste gedrückt wird, wird das stromführende Kabel auf der Lastseite unter Umgehung der Nulllinienspule mit der Nulllinie der Stromversorgung verbunden, der Strom wird unausgeglichen und die Auslösung wird unter normalen Umständen ausgelöst. Erfolgt keine Auslösung, liegt möglicherweise ein RCCB-Fehler oder ein Verkabelungsfehler vor, der eine Reparatur oder einen Austausch erfordert.

Produkttypen

Wir haben bereits verschiedene Arten von Miniatur-Fehlerstromschutzschaltern erwähnt. Ceho wird Ihnen diese ausführlich vorstellen, damit Sie sie bequem auswählen können.

● Typ AC: reagiert nur auf reinen Wechselstrom. Wenn Sie allgemeine Anwendungen mit elektronischen Geräten oder Wechselrichtern wünschen, die keinen Gleichstrom oder pulsierende Ströme erzeugen, wählen Sie ihn.

● Typ A: Reagiert auf Wechselstrom und pulsierenden Gleichstrom. Es gibt elektronische Geräte, die gleichgerichteten oder zerhackten Strom erzeugen, wie z. B. Computer, Fernseher oder LED-Leuchten, die für den Einsatz geeignet sind.

● Typ B: Reagiert auf Wechselstrom, pulsierenden Gleichstrom und glatten Gleichstrom. Es wird vorgeschlagen, dass es Geräte gibt, die gleichmäßigen Gleichstrom erzeugen, und dass Solarwechselrichter, Batterieladegeräte und Elektrofahrzeuge in unserer Zusammenarbeit häufiger anzutreffen sind.

● Typ F: Reagiert auf Wechselstrom, pulsierenden Gleichstrom, glatten Gleichstrom und hochfrequenten Wechselstrom bis zu 1 kHz. Geeignet für Frequenzumrichter, Induktionsherde oder Dimmer usw. zur Erzeugung von Hochfrequenzstromgeräten.
