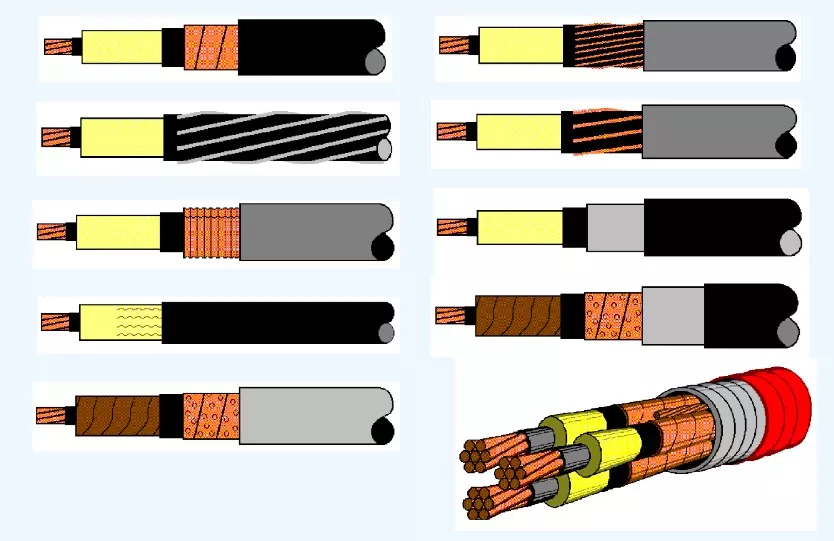

Mittelspannungs-Stromkabel

Cceho ist ein führender Hersteller und Lieferant von Mittelspannungskabeln und bietet OEM/ODM-Dienstleistungen zu wettbewerbsfähigen Fabrikpreisen an! Kabel mit einer Nennspannung von 5 kV bis 35 kV werden für Verteilungskreise in industriellen und gewerblichen Anlagen verwendet. Mittelspannungsstromkabel sind für den Einsatz an nassen oder trockenen Standorten geeignet und können in Kabelkanälen, Kanälen und im Freien, in der Luft oder direkt unter der Erde installiert werden, wie von NEC zugelassen. Die Temperatur darf 105 °C nicht überschreiten (MV105).

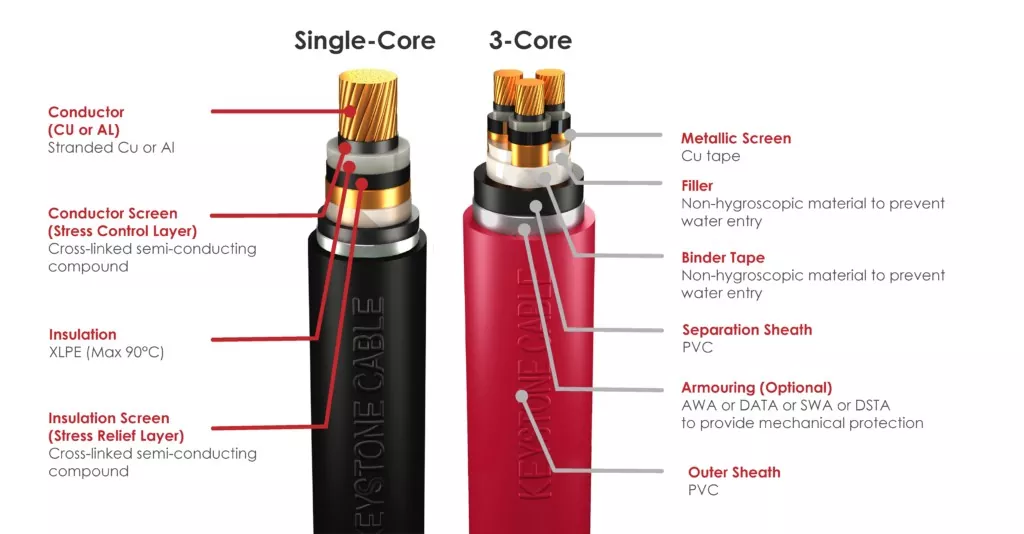

Aufbau eines Mittelspannungskabels

Leiter

Es gibt zwei Arten von Leitern, die wir für die Konstruktion unserer Mittelspannungskabel verwenden: Kupfer und Aluminium.

· Kupfer: Hergestellt aus Elektrolytkupfer mit einer Reinheit von über 99,95 %.

· Aluminium: Hergestellt aus Aluminiumbarren mit einer Reinheit von mindestens 99,70 %.

Dirigentenbildschirm

Unser Leiterschirm ist eine extrudierte vernetzte halbleitende Verbindung, die den metallischen Leiter bedeckt. Diese Schicht wirkt als Spannungspunkt in der Isolierung und schwächt möglicherweise deren langfristige Haltbarkeit.

Isolierschirm

Der Isolierschirm ist eine vernetzte halbleitende Verbindung, die über die Isolierung extrudiert wird. Es bietet eine glatte Oberfläche und dient als Übergangsmaterial zwischen der Isolierung, wo ein elektrisches Feld vorhanden ist, und der leitenden Metallabschirmung, wo das elektrische Feld Null ist. Dadurch wird die Spannung an der Isolationsschicht reduziert.

Metallischer Bildschirm

Die Metallabschirmung besteht typischerweise aus einer Schicht aus spiralförmig aufgebrachtem Kupferband mit einer Überlappung über der Isolierabschirmung. Die Metallabschirmung in einem 3-adrigen Kabel sorgt dafür, dass das elektrische Feld im Kabelkern enthalten bleibt.

Kabelkonfektion (optional)

Bei 3-adrigen Kabeln werden Kennzeichnungsschilder (Braun, Schwarz, Grau) unter dem Metallschirm angebracht, bevor die Adern aufgelegt werden.

Zwischen den aufgelegten Adern wird ein nicht hygroskopischer Polypropylen-Füllstoff aufgetragen, um dem gesamten Kabel eine kreisförmige Form zu verleihen. Als Barriereband über den aufgelegten Kernen werden Polypropylenbänder oder PETP-Bänder (Polyester) verwendet.

Trennhülle (optional)

Alle gepanzerten Kabel verfügen über eine extrudierte Schicht aus schwarzem PVC, MDPE oder LSZH-Trennmantel, die über dem Kern oder aufgelegten Kernen angebracht wird, um Korrosion durch die Trennung verschiedener Metalle und die Vermeidung galvanischer Effekte zu verhindern.

Rüstung (optional)

Bei armierten Kabeln wird die Armierung für zusätzlichen mechanischen Schutz über einem Trennmantel angebracht. Einadrige Kabel verwenden Aluminiumdrähte (AWA) und eine doppelte Aluminiumbandarmierung (DATA), während mehradrige Kabel eine verzinkte Stahldrahtarmierung (SWA) oder eine doppelt verzinkte Stahlbandarmierung (DSTA) verwenden.

Äußere Hülle

Alle Mittelspannungsstromkabel haben eine extrudierte Schicht aus PVC, MDPE oder LSZH-Außenmantel über dem Kern, dem aufgelegten Kern oder der Bewehrung. Dieser meist schwarze Außenmantel schützt die Kabel vor Sonnenlicht und Termiten. Nach Absprache zwischen Hersteller und Käufer ist auch eine andere Farbe möglich.
