Was ist ein Stromwandler?

Dieser ausführliche Artikel erklärt, was aAktueller InstrumententransformatorEs geht darum, wie es funktioniert, warum es in elektrischen Systemen wichtig ist, wie es im Vergleich zu anderen Messwandlern abschneidet, wie man einen auswählt und häufig gestellte Fragen – alles gestützt auf maßgebliche Definitionen und Industriestandards. Aktuelle Messwandler, allgemein genanntStromwandler (CTs)ermöglichen eine genaue Strommessung, den Schutz und die Steuerung von Hochspannungsstromkreisen durch Skalierung der Ströme auf sicherere Standardwerte für Instrumente und Relais.

Inhaltsverzeichnis

1. Was ist ein Stromwandler?
2. Wie funktioniert ein Stromwandler?
3. Warum einen Stromwandler verwenden?
4. Welche Arten von Strommesswandlern gibt es?
5. Wie wählt man den richtigen Stromwandler aus?
6. Was sind häufige Anwendungen?
7. Häufig gestellte Fragen (FAQ)

Was ist ein Stromwandler?

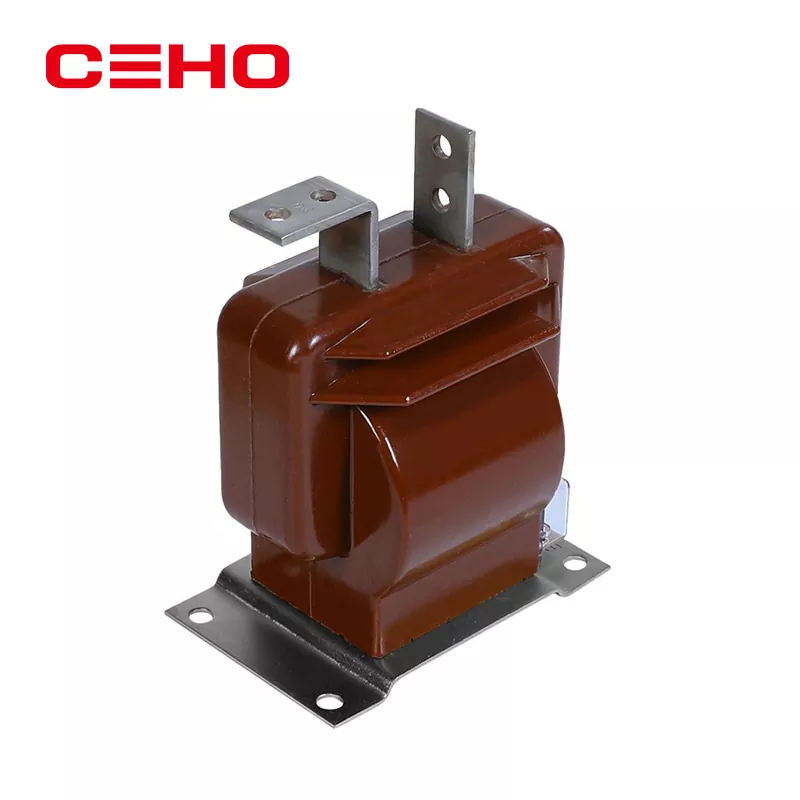

A Aktueller Instrumententransformator(auch bekannt als aStromwandleroder CT) ist eine spezielle Art vonInstrumententransformatorEntwickelt, um sehr hohe Wechselströme (AC) aus Stromversorgungssystemen in einen proportionalen, niedrigeren Strom umzuwandeln, der sicher an Messgeräte, Schutzrelais und Steuergeräte angeschlossen werden kann.

Die entscheidende Rolle des Stromwandlers besteht darin, eine sichere und genaue Strommessung in Schaltkreisen zu ermöglichen, in denen eine direkte Messung aufgrund von hohem Strom und hoher Spannung gefährlich oder unpraktisch wäre.

Wie funktioniert ein Stromwandler?

Das Funktionsprinzip eines Stromwandlers basiert auf magnetischer Induktion: Fließt Wechselstrom durch den Primärleiter, entsteht ein Magnetfeld. Dieser magnetische Fluss induziert über elektromagnetische Induktion einen proportionalen Strom in der Sekundärwicklung des Stromwandlers.

• Primärwicklung:normalerweise eine einzelne Windung (oft der Leiter selbst).
• Sekundärwicklung:Viele Windungen aus feinem Draht, um einen reduzierten Strom zu erzeugen.
• Magnetkern:Hochpermeables Material zur effizienten Flusslenkung.

Das Ergebnis ist ein Sekundärstrom, der einem festen Verhältnis zum Primärstrom entspricht (z. B. gibt ein 1000:5-Stromwandler 5 A aus, wenn der Primärstrom 1000 A beträgt), wodurch Messgeräte sicher und mit hoher Genauigkeit arbeiten können.

Warum einen Stromwandler verwenden?

Stromwandler sind aus mehreren Gründen für moderne elektrische Systeme unerlässlich:

1. Sicherheit:Sie isolieren Geräte und Personal von gefährlichen Hochspannungs-Primärkreisen.
2. Genauigkeit:Sie bieten standardisierte Strompegel für eine genaue Messung und Lastüberwachung.
3. Schutzfunktion:Sie arbeiten mit Relais und Schutzvorrichtungen zusammen, um Fehler zu erkennen und Leistungsschalter auszulösen.

Ohne Stromwandler wäre die Messung oder der Schutz von Hochstromnetzen mit herkömmlichen Instrumenten gefährlich, ungenau oder beides.

Welche Arten von Strommesswandlern gibt es?

Stromwandler gibt es je nach Installation und Anwendung in verschiedenen Formen:

• Stabstromwandler:Der Primärleiter verläuft durch einen Kern mit vielen Sekundärwindungen.
• Ring-(Toroid-)Stromwandler:Ringkern mit hindurchgeführtem Leiter; Ideal für Nachrüstmessungen.
• Fenster-CTs:So konzipiert, dass der Primärleiter leicht durchgesteckt werden kann.
• Split-Core-Stromwandler:Clamp-on-CT-Typ für bequeme Installation ohne Trennung.

Jeder Typ unterstützt unterschiedliche Installationsanforderungen und Genauigkeitsanforderungen. In Hochspannungs-Umspannwerken werden häufig robuste Balken- oder Fenstertypen verwendet, während bei Wartungs- oder Nachrüstungsszenarien möglicherweise Split-Core-Formate zum Einsatz kommen.

Wie wählt man den richtigen Stromwandler aus?

Die Auswahl des richtigen CT hängt ab von:

1. Primärer Nennstrom:Muss mit dem maximal erwarteten Laststrom übereinstimmen.
2. Sekundäre Standardausgabe:Üblicherweise 5 A oder 1 A.
3. Genauigkeitsklasse:Für Mess- und Schutzfunktionen erforderliche Präzision.
4. Temperatur- und Umgebungsbewertungen:Für Einbaubedingungen.

Was sind häufige Anwendungen?

Stromwandler werden in vielen Bereichen der Elektrotechnik eingesetzt:

• Messung: Strommessung zur Abrechnung und Lastberechnung.
• Schutz: Erkennen Sie Überstrom- oder Fehlerzustände und leiten Sie die Auslösung des Leistungsschalters ein.
• Steuerungssysteme: Leiten Sie Echtzeitdaten an SCADA- oder Automatisierungssysteme weiter.

Häufig gestellte Fragen (FAQ)

Was bedeutet „Messwandler“?
Ein Messwandler ist ein Gerät, das hohe Systemgrößen (Strom oder Spannung) zur Messung und zum Schutz auf standardisierte Werte skaliert, ohne den Primärkreis zu belasten oder zu stören.

Wie unterscheidet sich ein Stromtransformator von einem Leistungstransformator?
Bei einem Stromtransformator liegt der Schwerpunkt auf präziser Skalierung für Messung und Sicherheit, während bei einem Leistungstransformator die Übertragung von Leistung zwischen Spannungsebenen mit minimalen Verlusten im Vordergrund steht.

Warum sollte ein CT niemals mit offener Sekundärseite betrieben werden?
Wenn die Sekundärseite eines Stromwandlers offen bleibt, kann es zu gefährlich hohen Spannungen kommen, da der Transformator versucht, den Strom aufrechtzuerhalten, wodurch ein Isolationsdurchschlag und Sicherheitsrisiken entstehen.

Was ist der Standard-Sekundärnennstrom?
Standard-CT-Sekundärausgänge haben typischerweise 1 A oder 5 A, um den üblichen Anforderungen an Instrumenten- und Relaiseingängen gerecht zu werden.

Können Stromwandler zur Gleichstrommessung verwendet werden?
Standard-Stromwandler arbeiten mit magnetischer Wechselstrominduktion und sind nicht für Gleichstrom geeignet. Stattdessen werden spezielle Sensoren (z. B. Hall-Effekt) verwendet.
