Dreiphasen-Leistungstransformator: Kernstück und technologische Entwicklung moderner Energiesysteme

Als unverzichtbare elektrische Schlüsselausrüstung in modernen Energiesystemen übernehmen Drehstromtransformatoren die Kernfunktionen der Energieübertragung, Spannungsumwandlung und Impedanzanpassung. Ob bei der Hochspannungsleistung großer Kraftwerke, der Höchstspannungsübertragung in überregionalen Stromnetzen oder der Abwärtsstromverteilung für Endverbraucher: Dreiphasen-Leistungstransformatoren spielen die Rolle von „Power Hubs“. Mit der Umgestaltung der globalen Energiestruktur und der Modernisierung der Industrietechnologie beschleunigen Dreiphasen-Leistungstransformatoren ihre Entwicklung hin zu großer Kapazität, hoher Energieeffizienz, Intelligenz und Umweltschutz.

I. Produktübersicht

1. Der Dreiphasen-Leistungstransformator ist die Schlüsselausrüstung, die für die Spannungsumwandlung, Stromübertragung und -verteilung im Stromübertragungs- und -verteilungssystem verantwortlich ist. Es besteht aus drei einphasigen Transformator-Magnetkreisen oder einem integrierten dreiphasigen Kern mit einer Phasendifferenz von 120°. Sowohl die Hochspannungs- als auch die Niederspannungswicklung sind dreiphasig aufgebaut. Es wird häufig zur Reduzierung der Hochspannung von 10(6)/35 kV auf Niederspannung von 0,4 kV (oder umgekehrt) eingesetzt und sorgt für eine stabile und zuverlässige Stromversorgung für Industrie- und Bergbauunternehmen, Gebäude, öffentliche Einrichtungen und neue Energiestationen.

Im Vergleich zu einphasigen Transformatorgruppen bieten dreiphasige integrierte Transformatoren die Vorteile einer hohen Materialausnutzung, einer geringen Größe, eines geringen Verlusts und eines wirtschaftlichen Betriebs. Sie sind der am weitesten verbreitete Transformatortyp in modernen Energiesystemen.

2. Kernstruktur und Funktionsprinzip

Der Betrieb des Dreiphasen-Leistungstransformators basiert auf dem Faradayschen Gesetz der elektromagnetischen Induktion, und die Spannungsregulierung wird durch den Energieumwandlungsprozess „Elektromagnetismus-Elektrizität“ erreicht. Zu seinen Kernkomponenten gehören ein Eisenkern aus gestapelten Siliziumstahlblechen mit hoher Permeabilität sowie auf den Eisenkernsäulen angeordnete Hochspannungs- und Niederspannungswicklungen. Wenn dreiphasiger Wechselstrom in die Primärwicklung fließt, wird im Eisenkern ein magnetischer Wechselfluss erzeugt und in der Sekundärwicklung eine elektromotorische Kraft induziert. Durch Ändern des Windungsverhältnisses der Primär- und Sekundärwicklung kann die Spannung präzise erhöht oder gesenkt werden.

Um den sicheren und stabilen Betrieb der Anlagen zu gewährleisten, sind moderne Drehstromtransformatoren mit kompletten Hilfssystemen ausgestattet. In Öltransformatoren dient spezielles Isolieröl nicht nur als Hauptisoliermedium, sondern hat auch eine kühlende und schützende Funktion, indem es die Wärme des Eisenkerns und der Wicklungen aufnimmt und die Alterung der Isoliermaterialien verzögert. Mit dem Ölausdehnungsgefäß, dem Gasrelais, dem Druckentlastungsventil und dem intelligenten Temperaturkontrollsystem kann es den Status der Ausrüstung in Echtzeit überwachen und schnell auf interne Fehler reagieren. Bei Trockentransformatoren werden hochhitzebeständige Isolationsmaterialien und Zwangsluftkühltechnik eingesetzt, um Anwendungsszenarien mit extrem hohen Brandschutzanforderungen wie städtische Ballungsräume und Hochhäuser zu erfüllen.

II. Hauptproduktkategorien

1. Dreiphasiger Öltransformator (Serie S11/S13/S20/S22)

Strukturmerkmale: Der Eisenkern besteht aus mehrstufigen Laminierungen hochpermeabler orientierter Siliziumstahlbleche, und die Hoch-/Niederspannungswicklungen sind üblicherweise mit sauerstofffreiem Kupferdraht oder Kupferfolie umwickelt; mineralisches Isolieröl (10#/25#/45#) wird sowohl als Isolier- als auch als Wärmeableitungsmedium verwendet; Der vollständig versiegelte Wellöltank kann Luft und Feuchtigkeit wirksam isolieren.

Kühlmethode: ONAN (Öl-Selbstkühlung), große Kapazität kann mit Zwangsluftkühlung ausgestattet werden.

Anwendbare Szenarien: Umspannwerke im Freien, Industrieparks, Transformation des ländlichen Stromnetzes, Kastenumspannwerke, Photovoltaik-/Windkraftnetzanschluss usw.

2. Dreiphasiger Trockenleistungstransformator (Serie SCB11/SCB14/SCB18)

Strukturelle Merkmale: Es wird ein Epoxidharz-Vakuumgussverfahren (SCB-Typ) oder Imprägnierungsverfahren (SG-Typ) verwendet, kein Isolieröl, flammhemmend, explosionsgeschützt, geräuscharm, normalerweise mit IP20- oder höher-Schutzgehäuse und temperaturgesteuertem Lüfter ausgestattet.

Anwendbare Szenarien: Stromverteilungsräume in Hochhäusern, unterirdische Einkaufszentren, Krankenhäuser, Rechenzentren, U-Bahnen, Flughäfen und andere Innenräume mit hohen Brandschutz- und Umweltschutzanforderungen.

3. Spezieller Dreiphasentransformator

Einschließlich Energiespartransformatoren aus amorpher Legierung (SH15/SCBH15), Lastspannungsregeltransformatoren (SZ-Serie), Gleichrichtertransformatoren, explosionsgeschützte Bergbautransformatoren (KBSG) und neue energiespezifische Aufwärtstransformatoren usw., die je nach Arbeitsbedingungen angepasst werden können.

III. Technische Kernparameter

*Die Typenschildparameter sollten den relevanten Standards wie GB 1094 „Power Transformer“ und GB/T 6451 / GB/T 10228 entsprechen.

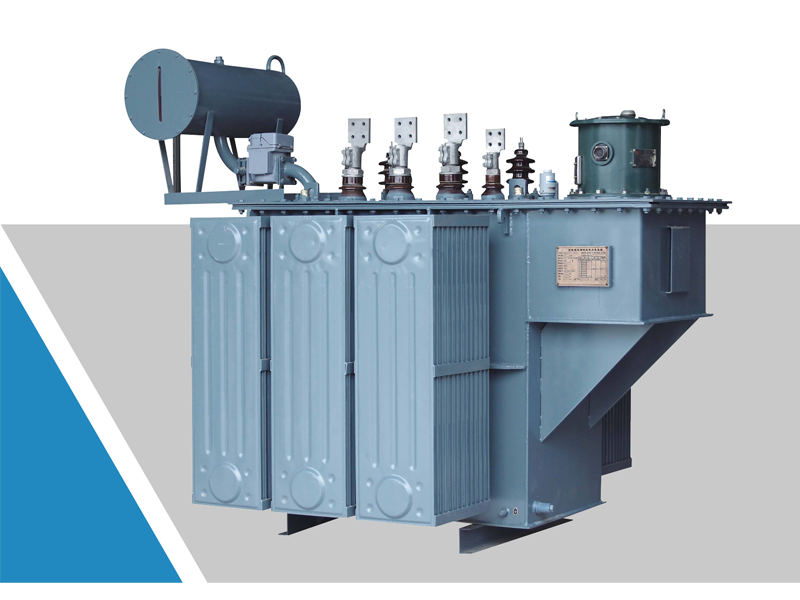

Dreiphasiger Öltransformator zur Lastspannungsregelung

IV. Produktvorteile

• Hoher Wirkungsgrad und Energieeinsparung: Die neue Generation der Öltransformatoren S20/S22 und Trockentransformatoren SCB14/SCB18 weist deutlich geringere Leerlaufverluste auf als ältere Produkte und erfüllt die nationalen Energieeffizienzanforderungen der Stufe 2 und höher.

• Zuverlässiger Betrieb: Das vollständig versiegelte Strukturdesign verhindert Öloxidation und Feuchtigkeit. Die Wicklung besteht aus Kupferleitern und einer Verstärkungstechnologie, die eine hohe Kurzschlussfestigkeit aufweist.

• Sicherheit und Umweltschutz: Trockentransformatoren sind ölfrei und nicht brennbar und für dicht besiedelte Gebiete geeignet. Öltransformatoren sind vollständig abgedichtet und auslaufsicher und mit mehreren Schutzvorrichtungen wie Druckentlastungsventilen und Gasrelais ausgestattet.

• Einfache Wartung: Der vollständig abgedichtete Typ mit Ölbad macht einen Ölwechsel während des Betriebs überflüssig; Bei Trockentransformatoren ist grundsätzlich nur eine regelmäßige Entstaubung und Temperaturüberwachung erforderlich.

V. Vorschläge zur Auswahl

• Im Freien/unabhängiger Stromverteilungsraum/große Kapazität (≥1000 kVA) → Geben Sie dem dreiphasigen Öltransformator (S13/S20/S22) Vorrang, der eine gute Wirtschaftlichkeit und eine starke Überlastfähigkeit aufweist.
• Innenräume/Keller/dichte Besiedlung/hohe Brandschutzanforderungen → Ein dreiphasiger Trockentransformator (SCB14/SCB18) ist ein Muss, der ölfrei und sicherer ist.
• Achten Sie auf Energieeinsparungen im Langzeitbetrieb → Erwägen Sie einen Öltransformator aus amorpher Legierung (SH15) oder einen Trockentransformator aus amorpher Legierung (SCBH15).
• Bereiche mit großen Lastschwankungen oder instabiler Spannung → Optionaler Typ mit Lastspannungsregelung (SZ-Serie).

VI. Technologische Durchbrüche und Leistungsoptimierung

Unser Land hat in den letzten Jahren weltbekannte Erfolge bei der Entwicklung von Drehstromtransformatoren erzielt. Am Beispiel des ersten 220-kV-Leistungstransformators des Landes mit der größten dreiphasigen Kapazität von einer Million Einheiten überwand das Forschungs- und Entwicklungsteam erfolgreich das Überhitzungsproblem von Strukturteilen, das durch hohe magnetische Streuflüsse verursacht wird, durch innovative elektromagnetische Berechnungsmethoden und Optimierung der Wicklungsstruktur. Gleichzeitig hat der Einsatz der neuen Kühlölführungsstruktur und der magnetischen Abschirmungstechnologie die effiziente Wärmeableitung und den verlustarmen Betrieb des Produkts erheblich verbessert. Diese technologischen Durchbrüche schließen nicht nur die inländische Lücke, sondern bringen auch das Produktionsniveau meines Landes im Bereich der Hochspannungstransformatoren mit großer Kapazität an die Spitze der Welt.

Hinsichtlich Material und Design kommen bei Transformatoren der neuen Generation in der Regel verlustarme Siliziumstahlbleche und das Vakuum-Druckimprägnierungsverfahren (VPI) zum Einsatz, das Leerlaufströme und Teilentladungen wirksam reduziert. Für komplexe Arbeitsbedingungen verfügen einige Produkte auch über mehrschichtige elektromagnetische Abschirmstrukturen und Hochleistungsmodule zur Oberwellenunterdrückung, um die Gesamtharmonische Verzerrung (THD) der Ausgangsspannung auf einem extrem niedrigen Niveau zu kontrollieren und so eine reine und stabile Leistungsgarantie für Präzisionsfertigung, medizinische Geräte und andere Bereiche zu bieten, in denen strenge Anforderungen an die Qualität der Stromversorgung gestellt werden.

VII. Vielfältige Anwendungsszenarien und maßgeschneiderte Entwicklung

Der Einsatz von Dreiphasen-Leistungstransformatoren hat bereits den Rahmen traditioneller Stromnetze durchbrochen und ist tief in verschiedene aufkommende und spezielle Szenarien integriert. Im Bereich der neuen Energie, sei es die Aufschaltung und Netzanbindung dezentraler Photovoltaik oder die feuchtigkeits- und hitzebeständige Stromversorgung von Windparks, haben spezielle Transformatoren eine starke Anpassungsfähigkeit an die Umwelt bewiesen; In der transnationalen industriellen Zusammenarbeit sind maßgeschneiderte Dreiphasentransformatoren zu einer „Brücke“ geworden, um den stabilen Betrieb importierter Geräte als Reaktion auf Unterschiede in den Netzstandards in verschiedenen Ländern sicherzustellen (z. B. die Spannungsanpassung der Stromnetze in China und Indien).

Angesichts rauer Umgebungen wie großen Höhen und extremen Temperaturunterschieden gewährleisten moderne Transformatoren einen langfristig zuverlässigen Betrieb unter Bedingungen dünner Luft und starker ultravioletter Strahlung, indem sie die Kühlluftkanäle optimieren, die Isolierung und den UV-Schutz verbessern und Designs zum Schutz vor Salznebelkorrosion verwenden. Darüber hinaus konnten intelligente Transformatoren, die mit 5G-Kommunikationsmodulen ausgestattet sind, durch die Integration der IoT-Technologie eine Cloud-Datenüberwachung, Fehlerwarnung und Ferndiagnose in Echtzeit realisieren und so den Wandel des Gerätebetriebs und der Wartung von „passiver Reparatur“ zu „aktiver Prävention“ vorantreiben.

VIII. Green transformation and future prospects

Angetrieben durch das „Dual Carbon“-Ziel werden die Energieeffizienzstandards von Dreiphasen-Leistungstransformatoren umfassend verbessert. Die neuesten nationalen Normen unterteilen die Energieeffizienz von Transformatoren in mehrere Stufen. Energieeffizienzprodukte der ersten Stufe können aufgrund ihres extrem geringen Kupferverlusts und Eisenverlusts die ursprüngliche Investitionspreisdifferenz in kurzer Zeit wettmachen. Gleichzeitig wurde durch die Förderung und Verwendung umweltfreundlicher Isoliermaterialien (wie synthetisches Esteröl und Silikonöl) das Risiko einer Boden- und Wasserverschmutzung durch austretendes Mineralöl wirksam verringert.

Mit Blick auf die Zukunft werden Dreiphasen-Leistungstransformatoren nicht mehr nur statische Stromumwandlungsgeräte sein, sondern sich in eine intelligentere, umweltfreundlichere und flexiblere Richtung entwickeln. Mit der rasanten Entwicklung der UHV-Stromübertragung, intelligenten Mikronetzen und Energiespeichersystemen werden Dreiphasen-Leistungstransformatoren weiterhin eine unersetzliche Grundpfeilerrolle beim Aufbau eines sauberen, effizienten und sicheren neuen Energiesystems spielen.
