I. Kerndefinition und Branchenpositionierung von Hochspannungsschaltanlagen

Hochspannungsschaltanlagen sind ein zentraler kompletter Satz von Stromverteilungsgeräten im Stromübertragungs- und -verteilungssystem. Gemäß den allgemeinen Standards der Energiewirtschaft bezieht es sich insbesondere auf geschlossene Schaltanlagen mit einer Nennbetriebsspannung von mehr als 36 kV, die den Anschluss, die Trennung, die Überwachung, den Schutz und die Steuerung von Hochspannungsstromkreisen realisieren können. Im Gegensatz zu gewöhnlichen Niederspannungs-Stromverteilungsgeräten befinden sich Hochspannungs-Schaltanlagen lange Zeit in einem geladenen Standby-Zustand, bleiben die meiste Zeit in der geschlossenen Position und führen Öffnungs- und Auslösevorgänge nur bei Gerätewartung, Leitungsfehlern und Stromnetzabfertigung durch, mit extrem geringer Gerätefehlertoleranz und extrem hohen Zuverlässigkeitsanforderungen.

Als wichtiger Knotenpunkt von Stromnetzen, Kraftwerken, Industrie- und Bergbauunternehmen sowie großen Stromverteilungssystemen für Gebäude bestimmen Hochspannungsschaltanlagen direkt die Stabilität, Sicherheit und Kontinuität der Stromversorgung. Es kann nicht nur Fehlerströme wie Überlast, Kurzschluss und Blitzüberspannung präzise abschneiden, sondern auch eine sinnvolle Verteilung der elektrischen Energie, Leitungsisolierung und Geräteschutz realisieren, was es zu einer unverzichtbaren Kernausrüstung im Hoch- und Niederspannungs-Stromverteilungssystem macht. In den letzten 15 Jahren hat sich die Technologie der Hochspannungs-Leistungsschalter mit der Verbesserung der Energieintelligenz und der Ökologisierung rasant weiterentwickelt. Leistungsschalter mit minimalem Ölgehalt und Druckluft-Leistungsschalter wurden schrittweise verbessert, und Leistungsschalter mit Schwefelhexafluorid (SF6) sind aufgrund ihrer hervorragenden Isolierung und Lichtbogenlöschleistung zur gängigsten Kernkonfiguration aktueller Hochspannungsschaltanlagen geworden.

II. Vollständige Kategorieeinteilung der Spannungsebenen von Schaltanlagen

Entsprechend der Bemessungsbetriebsspannung unterteilt die Energiewirtschaft Schaltanlagen in drei Kategorien: Niederspannung, Mittelspannung und Hochspannung. Die drei Gerätetypen weisen erhebliche Unterschiede in den Anwendungsszenarien, der strukturellen Konfiguration und den Sicherheitsstandards auf und passen sich den Anforderungen verschiedener Energieverteilungsszenarien an:

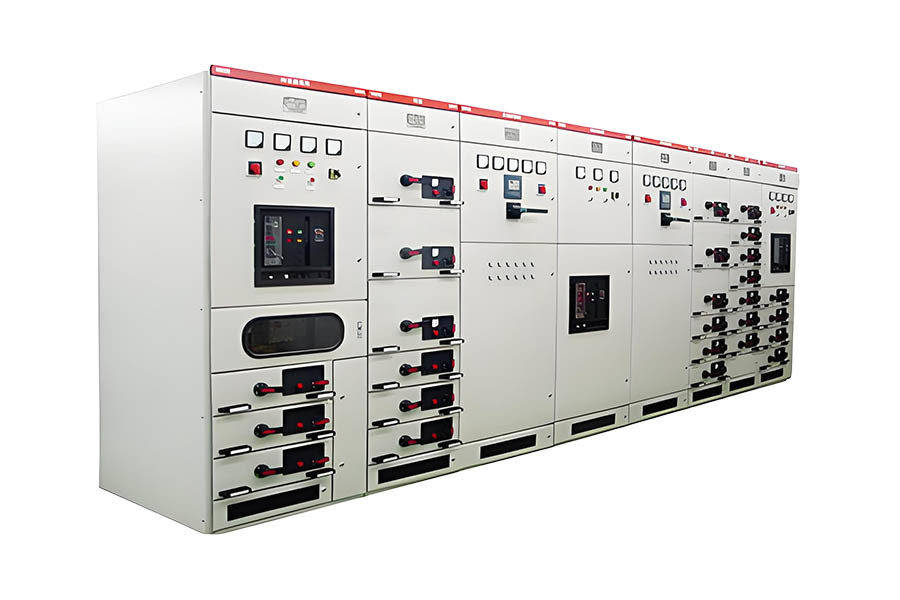

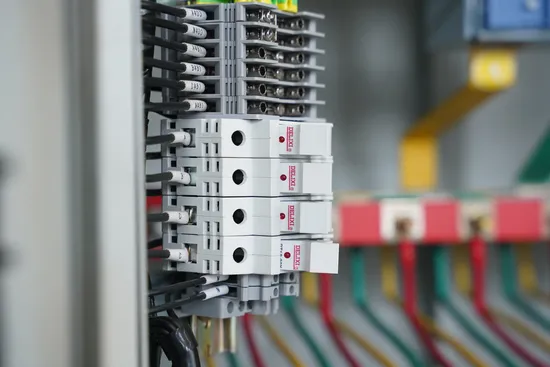

1. Niederspannungsschaltanlage (LV)

Mit einer Nennbetriebsspannung ≤ 1 kV wird es hauptsächlich auf der Niederspannungsseite von Stromverteilungstransformatoren installiert und findet häufig Anwendung in Endstromverteilungsszenarien wie Industriewerkstätten, Gewerbegebäuden und Wohnanlagen. Es ist für die Verteilung der elektrischen Endenergie und den grundlegenden Stromkreisschutz verantwortlich und zeichnet sich durch einfache Struktur, komfortable Bedienung und niedrige Wartungskosten aus.

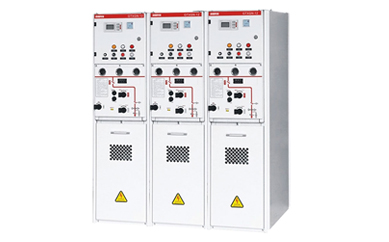

2. Mittelspannungsschaltanlage (MV)

Der Nennbetriebsspannungsbereich beträgt 1 kV bis 75 kV. Es handelt sich um eine gängige Ausrüstung in der industriellen Produktion sowie in kleinen und mittleren Umspannwerken. Es ist hauptsächlich an Generatoren, Speisekreise, große Motoren, regionale Übertragungs- und Verteilungsleitungen und andere Geräte angepasst, berücksichtigt die Effizienz der Stromverteilung und Fehlerschutzfunktionen und passt sich an mittlere Stromübertragungsszenarien an.

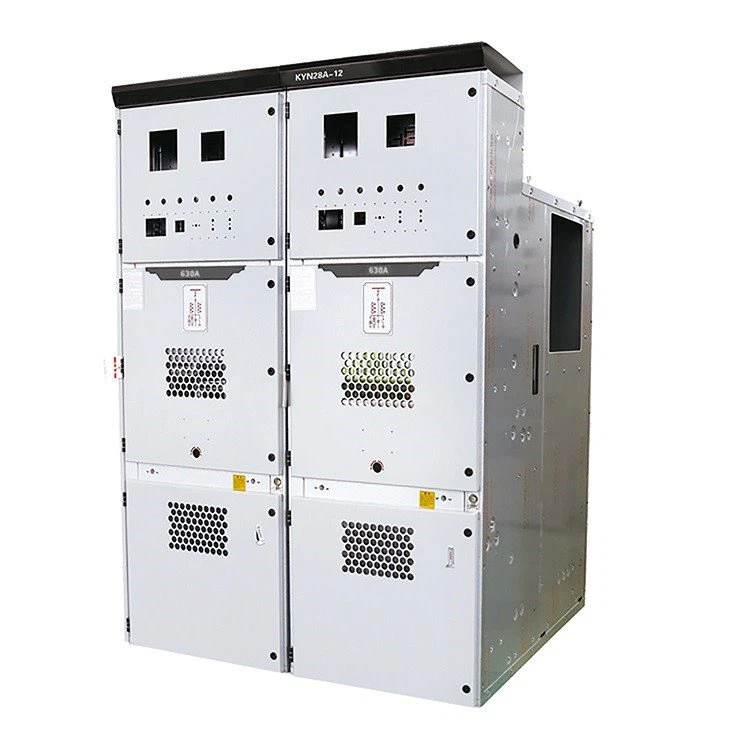

3. Hochspannungsschaltanlagen (HV)

Mit einer Nennbetriebsspannung ≥ 75 kV handelt es sich um ein Spezialgerät für die Hochspannungsübertragung und -verteilung. Es wurde für Arbeitsbedingungen mit hoher Spannung, großem Strom und hoher Last entwickelt und ist mit einem kompletten Satz verbesserter Sicherheitsschutzvorrichtungen und Präzisionsüberwachungskomponenten ausgestattet. Es wird hauptsächlich in Hochrisiko- und Hochlastszenarien wie großen Umspannwerken, Kraftwerken, provinzübergreifenden Übertragungsleitungen, der petrochemischen Industrie und der metallurgischen Schwerindustrie eingesetzt und ist die zentrale Garantie für den stabilen Betrieb von Hochspannungsstromnetzen.

III. Detaillierte Erläuterung der kompletten Kernkomponenten und Funktionen von Hochspannungsschaltanlagen

Hochspannungsschaltanlagen verfügen über einen modularen geschlossenen Schrankaufbau, der in Innen- und Außenaufstellungsformen unterteilt ist. Das Ganze besteht aus drei Modulen: primärer Hauptstromkreisausrüstung, sekundärer Steuer- und Überwachungsausrüstung und Sicherheitsschutzausrüstung. Alle Komponenten bilden zusammen ein komplettes Stromverteilungs-, Schutz- und Überwachungssystem. Die Funktionen der Kernkomponenten sind wie folgt:

1. Hochspannungs-Leistungsschalter (Kernkomponente)

Sie gilt als das „Herzstück“ von Hochspannungsschaltanlagen und ist die einzige Kernkomponente, die Stromkreise mit Last ein- und ausschalten und Kurzschlussfehlerströme abschalten kann. Die Reaktionsgeschwindigkeit des Geräts kann Millisekunden erreichen. Wenn in der Leitung Überlast, Kurzschluss, Leckage und andere Fehler auftreten, kann der Fehlerstromkreis sofort unterbrochen, die Ausbreitung des Fehlers verhindert und die Back-End-Geräte und die gesamte Übertragungsleitung geschützt werden. Derzeit ist der SF6-Leistungsschalter der gängige Typ, der die Vorteile einer starken Lichtbogenlöschfähigkeit, einer guten Isolationsleistung, einer geringen Ausfallrate und einer langen Lebensdauer bietet und sich an langfristige ununterbrochene Betriebsbedingungen anpasst.

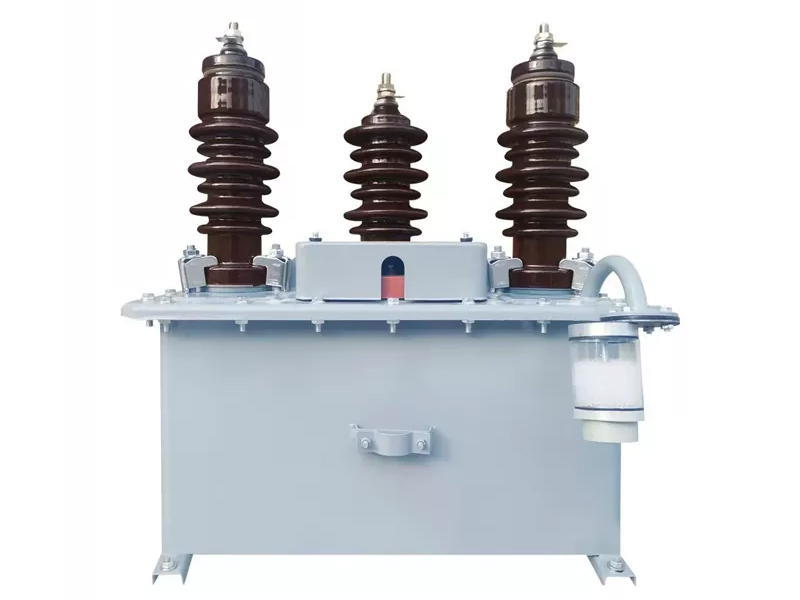

2. Instrumententransformatoren (Kern der Überwachung und Messung)

Unterteilt in Stromwandler (CT) und Spannungswandler (VT) sind sie die „Sinnesorgane“ von Schaltanlagen. Die Kernfunktion besteht darin, Hochspannung und großen Strom in Standard-Niederspannungs- und Kleinstromsignale umzuwandeln. Einerseits liefert es genaue Daten für Instrumentenmessungen und Leistungsdatenüberwachung; Andererseits liefert es Auslösesignale für Schutzrelais, realisiert eine automatische Fehlerfrühwarnung und -auslösung und gewährleistet den visualisierten und kontrollierbaren Betrieb des Energiesystems.

3. Erdungsschalter (Kern des Sicherheitsschutzes)

Es handelt sich um eine obligatorische Sicherheitskomponente, die hauptsächlich bei der Gerätewartung eingesetzt wird. Nachdem der Leistungsschalter und der Trennschalter geöffnet und ausgeschaltet wurden, kann der Erdungsschalter schnell einen Erdungskreis herstellen, die induzierten Ladungen und die in der Leitung und dem Gerät verbleibende Restspannung vollständig ablassen, die versteckte Gefahr eines Betriebs unter Spannung beseitigen und die persönliche Sicherheit des Wartungspersonals und die Sicherheit der Ausrüstung vollständig gewährleisten.

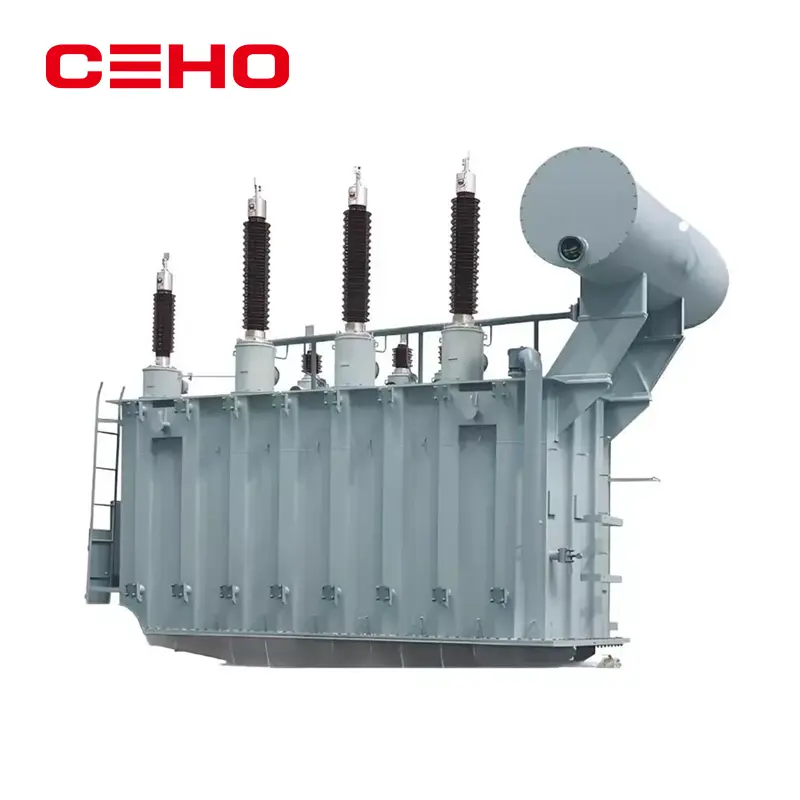

4. Aufwärts-/Abwärtstransformator

Es ist das größte und teuerste Stromumwandlungsgerät in der Schaltanlage. Aufwärtstransformatoren werden hauptsächlich auf der Übertragungsseite eingesetzt, um den Übertragungsstrom durch Erhöhung der Spannung zu reduzieren und Leistungsverluste bei der Fernübertragung zu reduzieren. Abwärtstransformatoren werden am Stromverteilungsterminal verwendet, um elektrische Hochspannungsenergie in elektrische Niederspannungsenergie umzuwandeln, die für industrielle und zivile Geräte geeignet ist, und so eine effiziente Übertragung und angemessene Anpassung der elektrischen Energie zu realisieren.

5. Trennschalter (Isolationskomponente)

Auch als Isolator bekannt, handelt es sich um einen mechanischen Handschalter ohne Lichtbogenlöschfunktion, dessen Betrieb unter Last strengstens untersagt ist. Seine Hauptfunktion besteht darin, eine physische Isolierung zwischen Geräten und Stromnetz zu realisieren, einen offensichtlichen Ausschaltpunkt zu bilden, sichere Betriebsbedingungen für die Gerätewartung sowie den Leitungsbetrieb und die Wartung bereitzustellen und ist das grundlegende Sicherheitsgarantiegerät für den Hochspannungsbetrieb.

6. Schutzrelais (intelligente Steuerkomponente)

Das „intelligente Gehirn“ der Schaltanlage kann die Betriebsparameter wie Netzspannung, Strom und Temperatur rund um die Uhr in Echtzeit überwachen und anormale Arbeitsbedingungen wie Kurzschluss, Überlast und Erdschluss genau erkennen. Sobald ein Fehler erkannt wird, sendet es sofort einen Befehl zum Auslösen des Leistungsschalters, löscht gleichzeitig den Fehlerlichtbogen und zeichnet die Fehlerdaten auf, wodurch eine schnelle Fehlerisolierung und Rückverfolgbarkeit ermöglicht wird.

7. Sammelschienen (Übertragungskanal für elektrische Energie)

Es besteht aus leitfähigen Materialien mit niedriger Impedanz und ist der Hauptkanal für die elektrische Energieübertragung innerhalb der Schaltanlage. Es ist für die Verbindung aller Kernkomponenten wie Leistungsschalter, Transformatoren und Transformatoren verantwortlich und sorgt so für eine effiziente und stabile Übertragung der elektrischen Energie im Schaltschrank. Die Materialqualität und der Installationsprozess wirken sich direkt auf die Gesamtübertragungseffizienz der Schaltanlage aus.

8. Überspannungsableiter und Erdungsnetz (Überspannungsschutzsystem)

Überspannungsableiter sind speziell für transiente Hochspannungseinwirkungen wie Blitzüberspannung und Schaltüberspannung konzipiert. Sie können Stoßenergie schnell absorbieren und einen Hochspannungsdurchschlag in den Isolationsschichten der Geräte verhindern. Das unterstützende Erdungsgitter besteht aus unterirdischen Metallelektroden und Erdungsschienen, die Fehler- und Stoßströme schnell in die Erde leiten können und so die Ausrüstung doppelt vor vorübergehenden Hochspannungsschäden schützen.

9. Schütz

Es eignet sich für Niederspannungs-Hilfsstromkreise unter 1 kV und kann Steuer- und Stromkreise häufig aus der Ferne ein- und ausschalten, wobei es hauptsächlich Lasten wie Motoren, Kondensatoren und Beleuchtungsgeräte steuert. Im Vergleich zu Leistungsschaltern haben Schütze eine höhere Betriebsfrequenz und eine längere mechanische Lebensdauer, aber kein Ausschaltvermögen bei Hochspannungsfehlern und werden nur als Niederspannungs-Hilfssteuerungskomponenten verwendet.

IV. Zwei Haupttypen von Hochspannungsschaltanlagen und ihre Vor- und Nachteile im Vergleich

Abhängig von den unterschiedlichen Isoliermedien unterteilt die Industrie Hochspannungsschaltanlagen in zwei Kategorien: Luftisolierte Schaltanlagen (AIS) und gasisolierte Schaltanlagen (GIS). Die beiden weisen erhebliche Unterschiede in den Anpassungsszenarien, Leistungsmerkmalen sowie Betriebs- und Wartungskosten auf:

1. Luftisolierte Schaltanlage (AIS)

Mit natürlicher Luft als Isolationsmedium handelt es sich um den gängigsten Typ traditioneller Hochspannungsschaltanlagen. Seine Hauptvorteile sind einfache Struktur, niedrige Kosten, bequeme Installation, intuitive Fehlerdiagnose und geringe tägliche Wartungsschwierigkeiten; Seine Nachteile sind das große Gehäusevolumen, die stark von der Umgebung beeinflusste Isolationsleistung und die leichte Verschlechterung der Isolation in feuchten, staubigen und verschmutzten Umgebungen. Es eignet sich hauptsächlich für konventionelle Umspannwerke im Freien und Hochspannungsverteilungsszenarien mit guten Arbeitsbedingungen.

2. Gasisolierte Schaltanlage (GIS)

Unter Verwendung von hochreinem Schwefelhexafluorid (SF6)-Gas als Isolations- und Lichtbogenlöschmedium werden alle stromführenden Komponenten im gasgefüllten Gehäuse abgedichtet. Seine Hauptvorteile sind kompaktes Gehäuse, kleine Bodenfläche, stabile Isolationsleistung, keine Beeinträchtigung durch äußeren Staub, Feuchtigkeit und raues Wetter, extrem hohe Betriebszuverlässigkeit und extrem niedrige Ausfallrate; Seine Nachteile sind hohe Ausrüstungskosten, komplexe Wartungsverfahren und strenge Anforderungen an die Dichtungsleistung. Es eignet sich hauptsächlich für High-End-Szenarien wie städtische Umspannwerke, geschlossene Maschinenräume, raue Arbeitsbedingungen und Stromübertragung mit hoher Dichte.

V. Häufige Fehler und standardisierte Fehlerbehebungsschemata von Hochspannungsschaltanlagen

Die Gesamtausfallrate von Hochspannungsschaltanlagen ist gering, aber Langzeitbetrieb, Umwelterosion, unsachgemäßer Betrieb und Komponentenalterung können verschiedene Fehler verursachen. In Kombination mit Betriebs- und Wartungserfahrung an vorderster Front werden in diesem Dokument die Ursachen von Hochfrequenzfehlern und standardisierten Lösungen ermittelt, die für die tägliche Inspektion und Gerätewartung geeignet sind:

1. Der Bediengriff kann nicht verriegelt werden: Die Ursache liegt meist in Rost, Verklemmen, Alterung des internen Verriegelungsmechanismus oder nicht passenden Schlüsseln. Behandlungsmethode: Überprüfen Sie den speziellen Betriebsschlüssel, reinigen und entrosten Sie den Verriegelungsmechanismus, fügen Sie spezielles Schmierfett hinzu und ersetzen Sie die beschädigten Komponenten direkt, um die normale Funktion der mechanischen Verriegelung sicherzustellen.

2. Ungewöhnliche Geräusche im Gehäuse: Die Hauptursachen sind elektromagnetische Vibrationen, die durch lockere Befestigungsschrauben der Trennplatte und Kabel verursacht werden, die die Flanschplatte berühren. Behandlungsmethode: Ziehen Sie die Schrauben der Schranktrennplatte vollständig an und tragen Sie Dichtmittel auf, um die Kabelschnittstelle zu fixieren und Kontaktvibrationsgeräusche zu vermeiden.

3. Überhitzte Kabelverbindungen: Es wird hauptsächlich durch lockere Schrauben, langfristigen Überlastbetrieb und übermäßigen Übergangswiderstand verursacht. Behandlungsmethode: Halten Sie sich strikt an den Nennstrom des Geräts, ziehen Sie alle Verkabelungsschrauben fest und ersetzen Sie die alternden und oxidierten Sammelschienen und Verbindungen rechtzeitig.

4. Unqualifizierte Isolationsprüfung und häufige Erdschlüsse: Die Hauptursache sind gerissene, feuchte und verschmutzte Isolatoren, die zu einem deutlichen Rückgang der Isolationsleistung führen. Behandlungsmethode: Beschädigte Isolatoren austauschen, die Isolierkomponenten des Schranks mit speziellen Isolierreinigungsmitteln reinigen und die feuchten Bereiche gründlich trocknen, um die Isolierleistung wiederherzustellen.

5. Ungewöhnliches Öffnen und Schließen von Schutzklappen: Eine Verformung der Fensterläden, Ölmangel in beweglichen Teilen und ein Verklemmen von Kleinteilen führen dazu, dass das Öffnen und Schließen nicht normal funktioniert. Behandlungsmethode: Reinigen Sie die Teile in den beweglichen Teilen, korrigieren Sie die deformierten Fensterläden, fügen Sie Schmieröl hinzu und stellen Sie die Öffnungs- und Schließgenauigkeit ein.

6. Erlöschen der Statusanzeigeleuchten: Häufige Ursachen sind beschädigte Lampen, durchgebrannte Sicherungen/Widerstände, schlechter Kontakt von Hilfsschaltern und Endschalterfehler. Behandlungsmethode: Beschädigte Glühbirnen und Sicherungen austauschen, Kontakte der Hilfsschalter reinigen und den Betriebszustand des Leistungsschalters an der Klemme prüfen.

7. Unordnungsgemäßer Betrieb der Steuereinheit: Die Hauptgründe sind lose Schrauben der Klemmleiste und schlechter Kontakt des Steuersteckers. Behandlungsmethode: Ziehen Sie alle Klemmschrauben fest, stecken Sie den Steuerstecker wieder ein und verriegeln Sie ihn, um einen stabilen Leitungskontakt sicherzustellen.

VI. Fünf Kernfunktionen des Präventionsschutzes von Hochspannungsschaltanlagen (Sicherheitskern)

Die Fünf-Präventions-Verriegelungsfunktion ist das zentrale Sicherheitsdesign von Hochspannungsschaltanlagen und eine in der Branche obligatorische Standardkonfiguration. Es kann schwere Stromunfälle, die durch menschliche Fehlbedienung verursacht werden, mechanisch verhindern und ist die zentrale Garantie für die Sicherheit des Hochspannungsbetriebs:

1. Schließen mit Last verhindern: Nachdem der Leistungsschalterwagen in der Testposition geschlossen wurde, verriegelt die mechanische Verriegelung den Wagen, der nicht in die Arbeitsposition geschoben werden kann, wodurch ein versehentliches Schließen unter Last vermieden wird.

2. Schließen mit Erdungsleitung verhindern: Wenn sich der Erdungsschalter des Schranks in der geschlossenen Position befindet, kann der Leistungsschalter nicht geschlossen und eingeschaltet werden, wodurch Kurzschlüsse und Explosionen durch erzwungene Stromübertragung vermieden werden, ohne dass die Erdungsleitung entfernt werden muss.

3. Verhindern Sie den versehentlichen Eintritt in das Live-Intervall: Wenn sich der Leistungsschalter im geschlossenen und unter Spannung stehenden Betriebszustand befindet, ist die hintere Tür des Schranks durch die mechanische Verriegelung verriegelt und kann nicht geöffnet werden, wodurch verhindert wird, dass Personal den unter Spannung stehenden Bereich betritt und einen Stromschlag erleidet.

4. Vermeiden Sie hängende Erdungsleitungen mit Strom: Wenn sich der Leistungsschalter im geschlossenen und stromführenden Betriebszustand befindet, ist der Betätigungsmechanismus des Erdungsschalters verriegelt und kann nicht geschlossen und geerdet werden, wodurch der Kurzschlussfehler beseitigt wird, der durch hängende Erdungsleitungen mit Strom verursacht wird.

5. Vermeiden Sie, dass das Messer unter Last gezogen wird: Wenn sich der Leistungsschalter unter Last im geschlossenen Zustand befindet, kann der Wagen nicht aus der Arbeitsposition bewegt werden und es ist verboten, den Trennschalter unter Last zu öffnen.

VII. Kernzusammenfassung des Volltextes

Hochspannungsschaltanlagen sind der zentrale Komplettsatz der Stromverteilungsausrüstung für Hochspannungssysteme über 75 kV. Basierend auf der koordinierten Arbeit modularer Komponenten wie Leistungsschalter, Messwandler, Relais und Erdungssystemen integriert es fünf Kernfunktionen: elektrische Energieverteilung, Stromkreissteuerung, Fehlerschutz, Sicherheitsschutz und Echtzeitüberwachung. In Bezug auf die Kategorien wird es hauptsächlich in zwei Typen unterteilt: AIS-luftisolierte Schaltanlagen mit einfacher Struktur und bequemer Bedienung und Wartung sowie GIS-gasisolierte Schaltanlagen mit stabiler Leistung und geeignet für High-End-Szenarien.

Das gesamte Gerät zeichnet sich durch eine geringe Ausfallrate, eine lange Lebensdauer und eine hohe Zuverlässigkeit aus und befindet sich über einen langen Zeitraum im Standby-Betriebszustand. Die zentrale Sicherheitsgarantie beruht auf dem standardisierten Fünf-Präventions-Verriegelungsdesign und den perfekten Überspannungs-, Überlast- und Kurzschlussschutzmechanismen. Tägliche Betriebsstörungen werden meist durch Komponentenalterung, lose Installation, Umwelterosion und unsachgemäßen Betrieb verursacht, und die Fehlerwahrscheinlichkeit kann durch regelmäßige Inspektion und standardisierte Bedienung und Wartung erheblich reduziert werden. In Bereichen wie der Stromnetzübertragung, der industriellen Stromverteilung und der Energiegewinnung aus neuen Energien ist der stabile Betrieb von Hochspannungsschaltanlagen die entscheidende Grundlage für den sicheren, effizienten und kontinuierlichen Betrieb des gesamten Stromsystems.

VIII. Häufig gestellte Fragen zu Hochfrequenz (Branche allgemein)

F1: Was ist der Hauptunterschied zwischen Hochspannungsschaltanlagen und Niederspannungsschaltanlagen?

A1: Die Hauptunterschiede liegen in der Nennspannung, dem Isolationsgrad und der funktionalen Positionierung. Hochspannungsschaltanlagen (≥75 kV) verfügen über Hochspannungslichtbogenlöschung, Kurzschlussausschaltvermögen und Fünf-Präventionsschutz, der für die Hauptleitungsübertragung verwendet wird; Niederspannungsschaltanlagen (≤ 1 kV) werden nur für die Stromverteilung an den Enden verwendet, haben einen einfachen Aufbau und keinen Hochspannungsschutz.

F2: Wie kann man zwischen GIS- und AIS-Hochspannungsschaltanlagen wählen?

A2: Wählen Sie AIS für herkömmliche Outdoor-Anwendungen, gute Arbeitsbedingungen und begrenztes Budget; Wählen Sie GIS für städtische Kerngebiete, geschlossene Maschinenräume, raue Arbeitsbedingungen und begrenzten Platz.

F3: Können Hochspannungsschaltanlagen häufig betrieben werden?

A3: Nein. Hochspannungs-Leistungsschalter dürfen nicht häufig unter Last betrieben werden. Nur Niederspannungsschütze können häufig Hilfsstromkreise ein- und ausschalten, da dies sonst die Alterung der Geräte beschleunigt und versteckte Gefahren verursacht.

F4: Kann die Fünf-Schutz-Funktion von Hochspannungsschaltanlagen manuell freigegeben werden?

A4: Es ist strengstens verboten, es ohne Genehmigung zu veröffentlichen. Nur professionelles Betriebs- und Wartungspersonal kann es gemäß den Spezifikationen während der Wartung und nach Ergreifung von Sicherheitsschutzmaßnahmen vorübergehend entsperren und muss sofort nach dem Betrieb wiederhergestellt werden.

F5: Was sind die Hauptgefahren und Behandlungsprinzipien von überhitzten Schaltanlagenverbindungen?

A5: Zu den Gefahren gehört die beschleunigte Alterung der Komponenten, was zu Kurzschlüssen und sogar Bränden führen kann; Behandlungsprinzipien: Belastung prüfen, Gelenke befestigen, alternde Bauteile austauschen und Überlastung beseitigen.

F6: Ist eine Abschaltung zur Wartung erforderlich, wenn in der Hochspannungsschaltanlage ungewöhnliche Geräusche auftreten?

A6: Ja. Ungewöhnliche Geräusche sind ein Frühwarngerät für Geräteanomalien. Wenn es längere Zeit nicht kontrolliert wird, kann es zu Störungen kommen. Vor der Wiederaufnahme des Betriebs ist eine sofortige Stilllegung zur Prüfung und Beseitigung versteckter Gefahren erforderlich.

F7: Welche Indikatoren müssen täglich für SF6-gasisolierte Schaltanlagen erfasst werden?

A7: Überprüfen Sie regelmäßig das SF6-Gas (Druck, Reinheit, Mikrowasser) und die Luftdichtheit des Schranks und überprüfen Sie die Isolationsleistung und die Flexibilität des mechanischen Betriebs.
