Analyseergebnisse von Transformator-Isolieröl: Warum ist Transformator-Isolieröl wichtig?

Analyseergebnisse von Transformator-Isolieröl

Eine stabile Energieübertragung ist für das reibungslose Funktionieren der modernen Gesellschaft unerlässlich. Als Kernkomponente von Stromübertragungssystemen hat der ordnungsgemäße Betrieb von Transformatoren direkten Einfluss auf die Stabilität der Stromübertragung. Eine entscheidende Rolle spielt Transformatorenöl, ein wesentlicher Bestandteil von Transformatoren. Im Volksmund auch als Transformatorisolieröl oder Elektroisolieröl bekannt, dient es in erster Linie der Kühlung und Isolierung und dient auch zum Löschen von Lichtbögen, die beim Trennen des Stromkreises entstehen. Die Qualität von Transformatorenöl (Isolieröl) kann sich aufgrund der Einwirkung äußerer Verunreinigungen, des Kontakts mit Luft und der hohen Betriebstemperaturen der Anlage selbst allmählich verschlechtern. Um den sicheren Betrieb von Transformatoren zu gewährleisten, muss die Spannungsfestigkeit des Isolieröls regelmäßig überprüft werden. Die Durchbruchspannung ist ein wichtiger Indikator für die elektrische Festigkeit von Isolieröl.

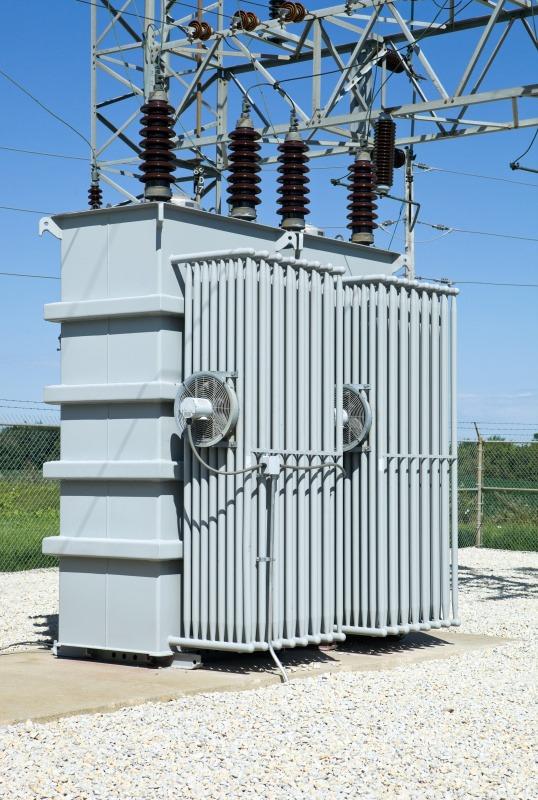

Warum ist Transformatorisolieröl wichtig?

Grundfunktionen von Transformatoröl

1. Isolationseigenschaften: Transformatorenöl verfügt über hervorragende Isolationseigenschaften und isoliert die Hochspannungskomponenten im Transformator wirksam vom elektrischen Kontakt mit der Erde. Dies verhindert Leckströme und die Entstehung von Lichtbögen und gewährleistet so die Sicherheit und Stabilität der Stromübertragung.

2. Kühlleistung: Transformatoröl absorbiert und leitet die im Transformator erzeugte Wärme effektiv, behält seine normale Betriebstemperatur bei, verhindert Schäden durch Überhitzung und gewährleistet die Stabilität und Zuverlässigkeit der Stromübertragung.

3. Wartungsleistung: Transformatoröl adsorbiert und neutralisiert wirksam Verunreinigungen und saure Substanzen, die im Transformator entstehen, verhindert so innere Korrosion und Oxidation, verlängert die Lebensdauer des Transformators und senkt die Wartungskosten.

Die Bedeutung von Transformatorenöl

1. Gewährleistung der Stabilität der Stromübertragung: Als kritischer Bestandteil des Transformators hat Transformatoröl direkten Einfluss auf die Stabilität der Stromübertragung. Hochwertiges Transformatorenöl hält die normale Betriebstemperatur des Transformators aufrecht und verhindert Schäden durch Überhitzung; Gleichzeitig verhindern seine hervorragenden Isoliereigenschaften Stromlecks und Lichtbögen und gewährleisten so die Sicherheit und Stabilität der Stromübertragung.

2. Verbesserung der Transformatoreffizienz: Die Kühleigenschaften von Transformatoröl absorbieren und leiten die im Inneren des Transformators erzeugte Wärme wirksam ab und sorgen so für die Aufrechterhaltung der normalen Betriebstemperatur. Dies erhöht die Effizienz des Transformators, reduziert Energieverluste und senkt die Stromübertragungskosten.

3. Verlängerung der Lebensdauer von Transformatoren: Hochwertiges Transformatorenöl adsorbiert und neutralisiert wirksam Verunreinigungen und saure Substanzen, die im Inneren des Transformators entstehen, und verhindert so innere Korrosion und Oxidation, wodurch die Lebensdauer des Transformators verlängert und die Wartungskosten gesenkt werden.

Was ist ein BDV-Test?

In der Elektro- und Energieindustrie bezieht sich die BDV-Prüfung typischerweise auf den Durchbruchspannungstest. Hierbei handelt es sich um einen Kerntest zur Bewertung der Hochspannungsfestigkeit von Isoliermaterialien oder Isolierölen.

Einfach ausgedrückt misst es die maximale Spannung, der ein Material standhalten kann, ohne dass es zu einem elektrischen Durchschlag kommt (d. h. seine isolierenden Eigenschaften verliert und ein leitender Pfad entsteht).

Primäre Testpersonen

1.Isolieröl: Dies ist die häufigste Anwendung, insbesondere für Transformatorenöl. Transformatorenöl erfüllt sowohl Isolier- als auch Kühlfunktionen und seine Durchschlagsspannung (BDV-Wert) ist ein wichtiger Indikator für die Ölqualität. Ein höherer BDV-Wert weist auf bessere Isolationseigenschaften und einen sichereren Gerätebetrieb hin.

2.Feste Isoliermaterialien: Wird zur Bewertung der dielektrischen Festigkeit von Materialien wie Kunststoffen, Gummi, Isolierpapier, Filmen und Laminaten verwendet. Dies wird häufig bei der Isolierungskonstruktion und Qualitätsprüfung von Kabeln, Motoren und Schaltanlagen angewendet.

3.Grundlegendes Prüfprinzip: Am Beispiel der Isolierölprüfung ist das Standardverfahren wie folgt:

4.Probenahme: Eine kleine Menge Öl wird aus dem Gerät entnommen und in einen speziellen Standard-Ölbehälter gegeben.

5.Einrichtung: Platzieren Sie ein Elektrodenpaar mit der angegebenen Form und dem angegebenen Abstand (z. B. 2,5 mm) im Ölbecher.

6.Spannungserhöhung: Erhöhen Sie mit einem Durchschlagspannungsprüfer kontinuierlich die Spannung zwischen den Elektroden mit einer konstanten Rate (z. B. 2–3 kV/s).

7.Durchschlag: Wenn die Spannung einen bestimmten kritischen Punkt erreicht, „bricht“ die Ölprobe sofort zusammen, wodurch der Strom ansteigt und sich ein Lichtbogen bildet. Der Spannungswert in diesem Moment ist die Durchbruchspannung für diesen Test.

8.Aufzeichnung und Mittelwertbildung: Wiederholen Sie den Test 5–6 Mal (rühren Sie die Ölprobe nach jedem Durchschlag um) und nehmen Sie den Durchschnitt aller Durchschlagspannungswerte als Endergebnis.

Interpretation der Ergebnisse und Einflussfaktoren

1.Referenzstandards

Isolieröl: Für neues Öl oder Transformatoröl in gutem Betriebszustand muss der BDV-Wert typischerweise 50–60 kV oder höher betragen. Spezifische Akzeptanzkriterien sollten auf der Grundlage der Nennspannung des Geräts und relevanter Standards (z. B. ASTM D1816, IEC 60156) festgelegt werden.

Feststoffisolierung: Akzeptanzkriterien werden in Prüfnormen basierend auf der Nennspannung und dem Anwendungsszenario des Materials festgelegt.

2.Faktoren, die den BDV-Wert beeinflussen

Feuchtigkeit: Der kritischste Faktor, der den BDV-Wert reduziert; Selbst Spuren von Feuchtigkeit können ihn deutlich senken.

Feste Verunreinigungen: Wie Staub, Fasern und Metallpartikel.

Chemische Alterung: Nebenprodukte der Öloxidation, einschließlich Säuren und Schlamm.

Gelöste Gase: Entstehen durch Teilentladung oder Überhitzung.

Testbedingungen: Öltemperatur, Elektrodenform und -abstand, Anstiegsrate usw.

Typische BDV-Testwerte

Obwohl spezifische akzeptable Werte je nach Standards und Transformatorspezifikationen variieren, können einige allgemeine Richtlinien bei der Interpretation der Ergebnisse hilfreich sein.

1.Über 60 kV

Das Öl ist in ausgezeichnetem Zustand.

Hohe Isolationsfestigkeit; Das Öl ist wahrscheinlich sauber und trocken.

2.50–60 kV

Das Öl ist in gutem Zustand und akzeptabel, die Ingenieure können es jedoch während routinemäßiger Wartungszyklen genauer überwachen.

3.40–50 kV

Die Ölqualität könnte sich verschlechtern.

Es können Verunreinigungen oder Feuchtigkeit vorhanden sein. Eine Filtration oder Reinigung wird empfohlen.

4.Unter 40 kV

Das Öl gilt im Allgemeinen als inakzeptabel und muss möglicherweise sofort behandelt oder ausgetauscht werden.

Niedrige BDV-Werte weisen darauf hin, dass das Öl keine zuverlässige Isolierung mehr bieten kann, wodurch das Risiko einer internen Entladung steigt.

BDV-Tests als Teil eines umfassenden Ölanalyseprogramms

Obwohl BDV-Tests wertvolle Informationen liefern, sind sie nur ein Bestandteil eines vollständigen Programms zur Analyse von Transformatorenöl.

Ingenieure kombinieren BDV-Tests typischerweise mit anderen Diagnosetests, wie zum Beispiel:

· · Feuchtigkeitsgehaltsanalyse

· · Analyse gelöster Gase (DGA)

· · Säuretest

· · Prüfung der Oberflächenspannung

· · Furananalyse zur Alterung von Papierisolierungen

In Kombination liefern diese Tests ein klareres Bild über den Zustand des Transformators.

Schutzvorrichtungen wie Öldruckrelais spielen ebenfalls eine Rolle bei der Überwachung abnormaler Bedingungen, doch Öltests bleiben für die Beurteilung der Isolationsqualität von entscheidender Bedeutung.

Was passiert, wenn die BDV-Testergebnisse niedrig sind?

Niedrige BDV-Werte weisen nicht immer auf einen Transformatorausfall hin. In vielen Fällen kann die normale Funktionalität des Öls durch eine Behandlung wiederhergestellt werden.

Zu den üblichen Wartungsmaßnahmen gehören:

1.Ölfiltration

Entfernt Schwebstoffe und feste Verunreinigungen.

2.Ölaustrocknung

Durch die Vakuumtrocknung wird Feuchtigkeit entfernt und die Durchschlagsfestigkeit verbessert.

3.Ölsanierung

Fortschrittliche Aufbereitungsprozesse können die Leistungsfähigkeit des Öls wiederherstellen und seine Lebensdauer verlängern.

4.Ölwechsel

Wenn das Öl stark beschädigt ist, kann ein kompletter Austausch erforderlich sein.

Die Auswahl der geeigneten Lösung hängt vom Gesamtzustand des Öls und des Transformators ab.

Abschluss

Transformatorenöl spielt eine entscheidende Rolle bei der Aufrechterhaltung eines sicheren und zuverlässigen Energiebetriebs. BDV-Tests bieten eine praktische Methode zur Beurteilung der Isolationsfestigkeit von Transformatoröl und zur Erkennung potenzieller Probleme, bevor sie eskalieren.

Das Verständnis der BDV-Werte hilft Wartungsteams dabei, fundierte Entscheidungen hinsichtlich der Ölaufbereitung, -filtration oder des Ölwechsels zu treffen. Regelmäßige Tests in Kombination mit geeigneten Wartungsmaßnahmen können das Risiko von Transformatorausfällen erheblich reduzieren und die langfristige Zuverlässigkeit der Geräte verbessern.

Für Organisationen, die fachkundige Unterstützung bei der Diagnose und Wartung von Transformatoren suchen, bietet MES spezielle Dienstleistungen an, um den sicheren und effizienten Betrieb von Energiesystemen zu gewährleisten.
