Eine Kurzanleitung: Hauptunterschiede und Auswahlhilfe für Trockentransformatoren und Öltransformatoren

Da die Entwicklung neuer Energiesysteme immer schneller voranschreitet, spielen Verteiltransformatoren – als wichtige Geräte für die Energieumwandlung – eine entscheidende Rolle bei der Bestimmung von Sicherheit, Energieeffizienz sowie Betriebs- und Wartungskosten. Der aktuelle Markt wird von zwei Hauptkategorien dominiert: Trockentransformatoren und Öltransformatoren. Diese beiden Typen unterscheiden sich erheblich hinsichtlich Isolierung und Kühlung, Sicherheit und Umweltleistung, anwendbaren Szenarien und Kosteneffizienz. In Übereinstimmung mit der verbindlichen Energieeffizienznorm GB 20052-2024 bietet dieser Artikel eine umfassende Analyse der Unterschiede zwischen diesen beiden Gerätetypen und bietet eine maßgebliche Referenz für die technische Auswahl.

I. Grundlegende grundlegende Unterschiede: Unterschiede in den Isolierungs- und Kühlmethoden

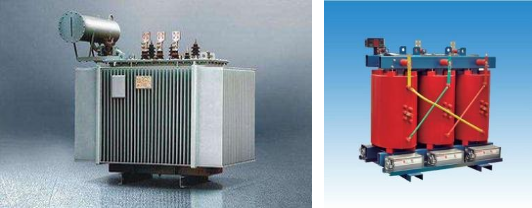

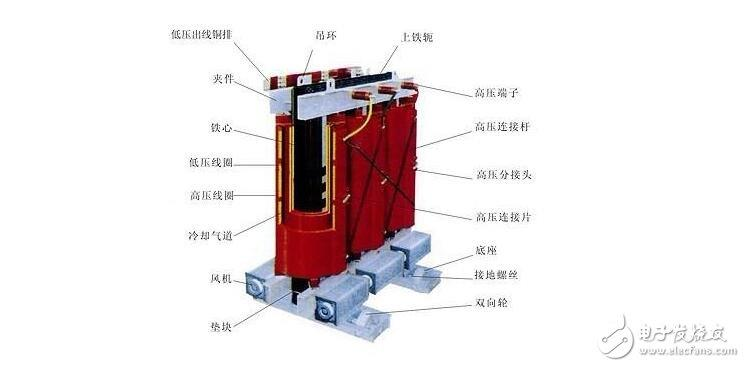

Trockentransformatoren nutzen Luft als Kühlmedium. Die Isolierung der Wicklungen erfolgt mittels Epoxidharz-Vakuumguss oder Nomex-Papierimprägnierung, sodass keine flüssigen Medien erforderlich sind. Sie zeichnen sich durch einen einfachen Aufbau aus und bergen keine Leckagegefahr. Öltransformatoren verwenden Isolieröl sowohl als Kühl- als auch als Isoliermedium. Der Kern und die Wicklungen sind im Öltank eingetaucht und nutzen die Ölzirkulation zur Wärmeableitung. Diese Technologie ist ausgereift und bietet ein breiteres Spektrum an Kapazitäten. Dieser grundlegende Designunterschied bestimmt die umfassende Divergenz zwischen beiden in Bezug auf Sicherheit, Umweltauswirkungen sowie Betrieb und Wartung.

II. Vergleich über sechs Schlüsseldimensionen hinweg

Vergleichsartikel	Trockentransformator	Öltransformator
1. Sicherheit und Umweltschutz	Feuerfest, explosionsgeschützt und schadstofffrei. Erfüllt die Isolierungsstandards der Klasse F/H. Keine Gefahr von Ölaustritt oder Verbrennung. Entspricht der Brandschutznorm GB50016. Ideal für dicht besiedelte Gebiete und unterirdische Räume.	Es besteht die Gefahr von Ölaustritt und Feuer. Erfordert Ölwannen und Feuerlöscheinrichtungen. Austretendes Mineralöl kann vorbehaltlich strengerer Umweltvorschriften den Boden und die Wasserquellen verunreinigen.
2. Anwendungsszenarien	Bevorzugt für Innenbereiche mit hohem Brandschutz wie Gewerbekomplexen, Rechenzentren, Krankenhäusern, Schulen, U-Bahnen und Kellern von Hochhäusern. Die Kapazität einer einzelnen Einheit liegt hauptsächlich unter 2500 kVA.	Wird hauptsächlich in Umspannwerken im Freien, Industrieparks, Wind- und Solar-Booster-Stationen und zentralisierten Stromversorgungen mit hoher Kapazität eingesetzt. Kann extrem hohe Leistungsanforderungen abdecken.
3. Installation und Wartung	Geringe Größe, flexible Installation, wartungsfrei oder wartungsarm. Erfordert lediglich regelmäßige Kontrollen der Staubentfernung und Temperaturkontrolle. Kurze Wartungszeit beim Ausschalten, ohne die Produktion zu unterbrechen.	Erfordert regelmäßige Ölprobentests, Ölnachfüllung und Leckagebehandlung. Hoher Wartungsaufwand; Ölwechsel alle 5-8 Jahre erforderlich. Hohe Wartungskosten pro Einheit.
4. Kosten und Wirtschaftlichkeit	Die Anschaffungskosten sind um 15–20 % höher, aber die Wartungskosten über den gesamten Lebenszyklus sind geringer, was zu einer überlegenen langfristigen Kostenleistung führt.	Die Anfangsinvestition ist um 30–50 % niedriger, mit hervorragender Wirtschaftlichkeit in Szenarien mit großer Kapazität, aber höheren Betriebs- und Compliance-Kosten.
5. Energieeffizienz und -verlust	Erfüllt GB 20052-2024 Level 1/2 Energieeffizienz. Geringerer Leerlaufverlust, mehr Energieeinsparung bei geringer Last.	Erfüllt GB 20052-2024 Level 1/2 Energieeffizienz. Bessere Lastverlustleistung, besser geeignet für den harten Dauerbetrieb.
6. Anpassungsfähigkeit an die Umwelt	Schwache Beständigkeit gegen Feuchtigkeit und Staub; erfordert einen verbesserten Schutz in Umgebungen mit hoher Luftfeuchtigkeit und Korrosion.	Stabile, versiegelte Struktur, bessere Anpassungsfähigkeit an raue Außenumgebungen und hervorragende Wetterbeständigkeit.

III. Umsetzung neuer Vorschriften: Geräteauswahl muss normkonform sein

GB 20052-2024, eine verbindliche nationale Norm für Leistungstransformatoren, die im Februar 2025 in Kraft tritt, legt Energieeffizienzklassen und Ausstiegspläne fest. Die Auswahl von Modellen mit geringem Wirkungsgrad ist bei Neubauprojekten strengstens untersagt und bestehende Geräte mit hohem Energieverbrauch müssen schrittweise ausgemustert werden. Für die Stromverteilung in Innenräumen in Zivilgebäuden müssen gemäß den zwingenden Bestimmungen von GB 51348-2019 Trockentransformatoren oder nicht brennbare flüssigkeitsisolierte Transformatoren ausgewählt werden.

IV. Auswahlempfehlungen: Präzises Matching basierend auf Anwendungsszenarien

Wählen Sie den Trockentyp: Innenräume, Bereiche mit hohem Personenaufkommen, strenge Brandschutzanforderungen, begrenzter Platz, leichte Lastschwankungen und ein Fokus auf Umweltschutz und geringen Wartungsaufwand.

Wählen Sie ölgetaucht: Für den Einsatz im Freien, für konzentrierte Lasten mit großer Kapazität, für kontinuierliche schwere Lasten, raue Umgebungen und Situationen, in denen niedrige Anschaffungskosten im Vordergrund stehen.

V. Branchentrends

Getrieben von Sicherheits- und CO2-armen Zielen steigt die Durchdringungsrate von Trockentransformatoren in städtischen Verteilungsnetzen, Rechenzentren und neuen Infrastruktursektoren weiter an; Öltransformatoren, die sich ihre große Kapazität und Kosteneffizienz zunutze machen, bleiben bei der Stromübertragung und -umwandlung im Freien sowie bei industriellen Energieanwendungen vorherrschend. Diese beiden Arten von Geräten schließen sich nicht gegenseitig aus; Vielmehr ergänzen sie sich in unterschiedlichen Szenarien und arbeiten zusammen, um den sicheren und effizienten Betrieb moderner Stromnetze zu unterstützen.

Hersteller von Energieanlagen empfehlen, dass bei der Auswahl Sicherheit, Energieeffizienz, Betrieb und Wartung sowie die Einhaltung gesetzlicher Vorschriften in Einklang gebracht werden sollten. Entscheidungen sollten umfassend und unter Berücksichtigung von Lastmerkmalen, Installationsumgebungen und Budgetzyklen getroffen werden, um erhöhte Kosten, Sicherheitsrisiken und Compliance-Risiken aufgrund einer falschen Auswahl zu vermeiden.
