Was sind die Kerntechnologien und praktischen Anwendungen der festen Niederspannungsschaltanlagen von GGD?

Was sind die Kerntechnologien und praktischen Anwendungen von?GGD Feste Niederspannungsschaltanlage?

Offizielle Definition: Der AC-Niederspannungsverteilerschrank GGD ist ein StandardFeste Wechselstrom-Niederspannungs-Komplettschaltanlage für den InnenbereichEntworfen und hergestellt gemäß den nationalen Normen für komplette Niederspannungsschaltanlagen. Es ist auf Niederspannungsverteilungssysteme mit Netzfrequenz anwendbar und verfügt über einen vollständig geschlossenen Standschrank und eine feste Elektroinstallationsstruktur. Es wird hauptsächlich für die Niederspannungsstromverteilung, die Messung elektrischer Energie, den Leitungsschutz, die Blindleistungskompensation und die Stromkreissteuerung verwendet. Es ist das ausgereifteste und am weitesten verbreitete standardisierte Basis-Niederspannungs-Stromverteilungsgerät in den Bereichen industrielle Produktion, Hochbau, kommunale Unterstützung und neue Energieverteilung in China.

Als Kernausrüstung am Terminal von Energieübertragungs- und -verteilungssystemen bestimmen Niederspannungsschaltanlagen unmittelbar die Sicherheit, Stabilität und Stromversorgungsqualität des gesamten Verteilungssystems. Mit ausgereifter mechanischer Struktur, stabiler Betriebsleistung, starker Anpassungsfähigkeit an die Umwelt und herausragender technischer Kostenleistung sind feste Niederspannungs-Schaltanlagen von GGD seit langem der gängige Basis-Schaltschranktyp für Neubauten, Renovierungen und Erweiterungen von Energieverteilungsprojekten. In diesem Artikel wird systematisch das gesamte Kernwissen über GGD-Schaltanlagen aus den Dimensionen Modellinterpretation, Strukturtechnologie, Konstruktionsprinzip, Funktionsschranktypen, Schaltungszusammensetzung, Modellauswahlunterschiede, Szenarioanpassung, Installation, Betrieb und Wartung sowie häufige Fehler erarbeitet. Mit seinen populären Formulierungen und seiner hohen Praktikabilität kann es als Referenz für professionelles Lernen, die Auswahl der Ausrüstung, den Bau vor Ort, die Abnahme der Ausrüstung sowie den täglichen Betrieb und die Wartung verwendet werden.

I. Modellinterpretation und Produktpositionierung

Die drei Buchstaben des GGD entsprechen den zentralen strukturellen und funktionalen Merkmalen der Geräte und dienen als Grundlage für die Unterscheidung von Schranktypen und die Beurteilung von Geräteanwendungen in der Niederspannungs-Energieverteilungsindustrie. Jeder Buchstabe definiert die Designmerkmale und Anwendungsgrenzen des Geräts.

Der erste Buchstabe „G“ steht für eine vollständig geschlossene Metallschrankstruktur. Das Gerät verfügt über ein integriertes geschlossenes Gehäusedesign, das sich von offenen Stromverteilungshalterungen und einfachen offenen Verteilerkästen unterscheidet. Es verfügt über umfassende Funktionen zur Staubverhinderung, Verhinderung von Fremdkörpern und zur Verhinderung unbeabsichtigten Kontakts und entspricht den Sicherheitsschutzstandards von Standard-Stromverteilungsräumen. Es gilt nur für standardisierte Stromverteilungsszenarien in Innenräumen und wird nicht für die vorübergehende einfache Stromverteilung verwendet.

Der zweite Buchstabe „G“ steht für die feste Installationsstruktur, die das markanteste Merkmal von GGD ist. Alle primären und sekundären elektrischen Komponenten im Schrank sind an den tragenden Balken des Schranks verschraubt und befestigt, ohne dass bewegliche mechanische Strukturen wie Ziehen, Stecken, Schieben und Federn erforderlich sind. Diese Struktur verzichtet auf den Komfort einer Wartung unter Spannung und bietet im Gegenzug eine höhere strukturelle Steifigkeit, eine stärkere Kurzschluss-Schlagfestigkeit und einen stabileren Langzeitbetriebszustand und passt sich den ununterbrochenen Betriebsanforderungen von Industrieszenarien über 7 x 24 Stunden an.

Der Buchstabe „D“ steht für das besondere Leistungsverteilungsattribut. Die Ausrüstung ist ausschließlich auf Energieverteilungsfunktionen ausgerichtet und konzentriert sich auf die Übertragung, Verteilung, Messung und den Schutz von elektrischer Energie mit Niederspannung und Frequenz. Es unterstützt keine speziellen Steuerfunktionen wie Geschwindigkeitsregelung mit variabler Frequenz und automatische Programmsteuerung und dient als reines Gerät zur Unterstützung der Kraftübertragung.

Zusammenfassung der Produktkernpositionierung: GGD ist ein standardisierter Niederspannungs-Hauptverteilerschrank mit Standtyp für den Innenbereich, vollständig fester Struktur, starker Anpassungsfähigkeit an große Ströme, stabilem Betrieb und hoher Universalität. Es wird hauptsächlich als grundlegende Kernstromversorgungsausrüstung für Industrie-, Gebäude-, Kommunal- und neue Energieverteilungssysteme verwendet.

II. Schrankstruktur, Fertigungstechnologie und zugrunde liegende Designlogik

1. Gesamtrahmenstruktur und Kernvorteile

GGD-Schaltanlagen verfügen über eine zusammengebaute Profilrahmenstruktur, die sich von herkömmlichen, vollständig geschweißten Schaltschränken unterscheidet. Die Ausrüstung wird aus speziellen Säulen, Trägern und vertikalen Trägern mittels Bolzen zusammengebaut, wodurch Gehäuseverformungen, ungleichmäßige Spannungen und Rahmenverzerrungen, die durch die Vollschweißtechnologie verursacht werden, wirksam vermieden werden, und zeichnen sich durch hohe Formgenauigkeit und gute Strukturkonsistenz aus. Gemäß der Konstruktionslogik „Rahmentragung und Plattenummantelung“ werden alle Lasten von Stromschienen, Schaltern und Kabeln vom hochfesten Profilrahmen getragen, während die Außenplatten nur geschlossene Schutz- und Staubisolationsfunktionen übernehmen. Während des Langzeitbetriebs treten keine Rahmenverformungen, schlechte Türschließungen oder Komponentenversätze und -lockerungen auf, was eine hohe strukturelle Haltbarkeit gewährleistet.

2. Praktische Funktionen von Gehäusematerial und Oberflächentechnik

Der Schrank besteht aus hochwertigen kaltgewalzten Stahlplatten mit verdickten tragenden Kernrahmen, um die Gesamttragfähigkeit und mechanische Schlagfestigkeit zu verbessern. Die Gehäuseoberfläche ist mit der industriellen elektrostatischen Pulversprühtechnologie ausgestattet, die nicht nur der optischen Verschönerung dient, sondern mehrere praktische Schutzwirkungen hat: erstens Isolationsschutz, um die Leckageleitung des Metallgehäuses zu blockieren und das Risiko eines Stromschlags zu verringern; zweitens Korrosions- und Rostschutz, um sich an die komplexe Umgebung von Stromverteilungsräumen mit Feuchtigkeit, schlechter Belüftung und Staubansammlung anzupassen und die Alterung des Schaltschranks zu verzögern; Drittens, Lichtbogenbrennfestigkeit, um Lichtbögen zu widerstehen, die durch kleinere Kurzschlüsse entstehen, und um die Fehlerausbreitung zu begrenzen. Gleichzeitig sind alle Metallkomponenten, einschließlich Schrankrahmen, bewegliche Türen und abnehmbare Seitenplatten, über spezielle Erdungsdrähte mit dem einheitlichen Erdungssystem verbunden, um ein vollständiges Äquipotentialschutzsystem zu bilden und statische Ansammlungen sowie durch Granaten verursachte Elektrizitätsrisiken zu verhindern.

3. Kernsicherheitsprinzip der internen physischen Vier-Zonen-Isolation

Der GGD-Schrank verfügt über ein standardisiertes, unabhängiges Vier-Zonen-Layout für physische Trennwände, das das zentrale Sicherheitsdesign der Ausrüstung darstellt. Ziel ist es, Fehler zu isolieren, Lichtbögen zu blockieren und Zonenschutz zu realisieren, um zu verhindern, dass lokale Fehler zu einer vollständigen Blockade des Schaltschranks führen.

Oberer Sammelschienenraum: Als Kernbereich mit der höchsten Energie im gesamten Schrank ist er unabhängig umschlossen und mit Hauptsammelschienen, Neutralleitern und Schutzerdungsschienen ausgestattet, vollständig ausgestattet mit isolierenden Trennwänden und Ummantelungen. Es kann wirksam Kurzschlüsse zwischen den Phasen der Sammelschiene verhindern, die durch Lichtbögen am unteren Schalter, Kabelfehler und herabfallende Fremdkörper verursacht werden, größere elektrische Fehler auf den oberen Bereich beschränken und alle unteren Leistungszweige vor Ausfällen schützen.

Mittlerer Elektrokomponentenraum: Es installiert zentral die wichtigsten elektrischen Primärkomponenten wie Leistungsschalter, Transformatoren und Schütze. Die zentrale Anordnung sorgt für eine gleichmäßige Belastung und vermeidet Geräteresonanzen und Offsets bei Hochstrombetrieb. Durch die feste Verschraubung werden Lücken in den elektrischen Kontakten vermieden, wodurch die Wahrscheinlichkeit von Hochfrequenzfehlern wie virtueller Verbindung, Überhitzung und Durchbrennen erheblich verringert wird.

Unterer Kabelraum: Ein exklusiver unabhängiger Raum zum Verlegen, Crimpen und Befestigen von eingehenden und ausgehenden Kabeln, wodurch eine physikalische Isolierung zwischen Kabelstromkreisen und Hochspannungssammelschienen realisiert wird. Es vermeidet wirksam Sammelschienenerdungs- und Kurzschlussfehler, die durch Alterung der Kabelisolierung und Mantelschäden verursacht werden, trennt Stark- und Schwachstromleitungen, sorgt für saubere und übersichtliche Schaltkreise und erleichtert die spätere Wartung und Fehlerbehebung.

Bedienbereich der Vordertür-Instrumente: Es ordnet nur sekundäre Schwachstromzubehörteile wie Instrumente, Anzeigeleuchten, Bedientasten und Übertragungsschalter an und realisiert so eine strikte physische Trennung zwischen starken und schwachen Strömen. Bediener müssen während der täglichen Inspektion, Parameterbetrachtung und Gerätebedienung keinen Kontakt zu stromführenden Hochspannungsschaltkreisen haben, was grundsätzlich das Risiko eines persönlichen Stromschlags vermeidet und die Betriebssicherheit erhöht.

4. Eingangs- und Ausgangsverdrahtungsmodi und Szenarioanpassung

Bottom-in und Bottom-out: Der branchenübliche Mainstream-Modus, geeignet für die meisten Stromverteilungsräume mit Grabenverkabelung. Die Kabel werden über Erdgräben mit verdeckter, sauberer und sicherer Verkabelung in den Schrank eingeführt und sind für die meisten konventionellen Stromverteilungsszenarien wie Fabriken, Gebäude und Wohnanlagen geeignet.

Top-in und Top-out: Passt sich an Stromverteilerräume mit vollständigem Top-Bridge-Layout an, wird hauptsächlich für Maschinenräume und Werkstätten in Hochhäusern mit zentraler Brückenverkabelung verwendet und zeichnet sich durch weniger Kabelbiegen, geringe Leitungsverluste und eine reibungslose Verkabelung aus.

Top-In-Bottom-Out und Bottom-In-Top-Out: Spezielle adaptive Modi, die hauptsächlich auf besondere Arbeitsbedingungen wie die Renovierung alter Stromverteilerräume, die Erweiterung des Stromkreises und begrenzte Verkabelungen vor Ort angewendet werden, mit hoher Flexibilität.

III. Stromverteilungslogik und Anwendungsszenarien verschiedener GGD-Funktionsschränke

Durch die Kombination mehrerer funktionaler GGD-Schränke entsteht ein komplettes Niederspannungs-Stromverteilungssystem. Alle Schränke erfüllen ihre jeweiligen Aufgaben und arbeiten zusammen, um ein vollständiges Stromverteilungssystem zu bilden, das Stromzugang, Lastverteilung, Fehlerschutz, Energieeffizienzoptimierung und Strommessung integriert.

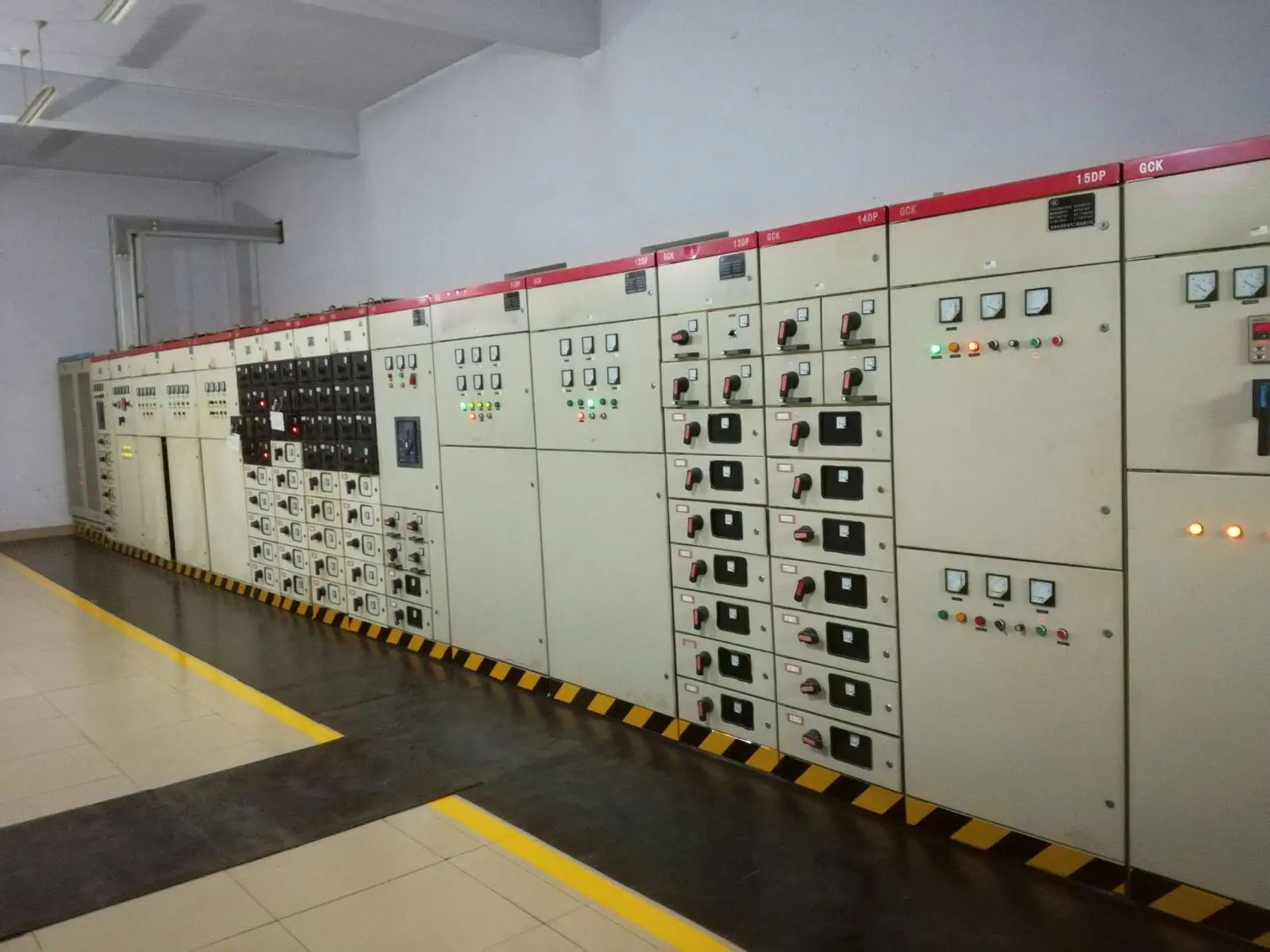

1. Eingangsschrank (System Main Power Gatew

Der Eingangsschrank ist der Hauptstromeingang des gesamten Niederspannungs-Stromverteilungssystems und mit einem universellen Hauptleistungsschalter ausgestattet, der die Funktionen der Hauptschaltung des Systems und des primären Fehlerschutzes übernimmt. Der Stromausgang des oberen Transformators gelangt zum Eingangsschrank, wird durch den Hauptleistungsschalter stabilisiert und geschützt und wird dann an alle hinteren Funktionsschränke weitergeleitet. Das Gerät verfügt über mehrere Schutzfunktionen wie Überlast, Kurzschluss, Unterspannung und Phasenausfall und kann bei schwerwiegenden Systemfehlern sofort auslösen, um die Stromversorgung zu unterbrechen und so rückwärtige Leitungen und Geräte zu schützen. Ein einzelnes Stromversorgungssystem ist mit einem Eingangsschrank ausgestattet, während ein redundantes Zweikreis-Stromversorgungssystem zwei Eingangsschränke und einen Verbindungsschrank erfordert.

2. Abgangsschrank (Lastverteilungsterminal)

Als Zweig-Kernausrüstung des Stromverteilungssystems teilt der Abgangsschrank die Hauptstromversorgung in mehrere unabhängige Zweige auf, um sich an unterschiedliche Lasten wie Stromgeräte, Beleuchtungssysteme und Büroeinrichtungen anzupassen. Durch die Übernahme der unabhängigen Stromverteilungslogik eines Stromkreises mit einem Schutz ist der Schutz jedes Zweigs unabhängig voneinander. Im Falle einer Überlastung, eines Kurzschlusses oder eines Lecks in einem einzelnen Zweig wird nur der fehlerhafte Zweig abgeschaltet, ohne die Stromversorgung des gesamten Systems zu beeinträchtigen. Dadurch wird eine genaue Fehlerisolierung erreicht und eine schnelle Fehlerbehebung und Wiederherstellung der Stromversorgung ermöglicht.

3. Blindleistungskompensationsschrank (Kern zur Optimierung der Systemenergieeffizienz)

Industrieszenarien weisen einen hohen Anteil an Motoren und induktiven Geräten auf, die während des Betriebs einen großen Blindleistungsverlust erzeugen, was zu einem niedrigen Netzleistungsfaktor, einem erhöhten Netzspannungsabfall, einer stärkeren Geräteerwärmung und Leistungsfaktor-Strafgebühren von Energieversorgungsunternehmen führt, was die Stromverbrauchskosten des Unternehmens erhöht. Der Blindleistungskompensationsschrank schaltet die Kondensatorbänke automatisch entsprechend den Netzlaständerungen in Echtzeit um, um die Blindleistung des Systems dynamisch zu kompensieren, die Netzspannung zu stabilisieren, Leitungsverluste zu reduzieren und die Leistungseffizienz zu verbessern. Für harmonische Arbeitsbedingungen mit intensiven Frequenzumrichtern und Hochfrequenzgeräten müssen Drosseln installiert werden, um Oberschwingungen zu unterdrücken und ein Durchbrennen der Kompensationsgeräte zu verhindern.

4. Tie Cabinet (unterbrechungsfreier Dual-Power-Stromversorgungskern)

Der Verbindungsschrank wird speziell für hochzuverlässige redundante Stromversorgungssysteme mit doppelten Eingangsleitungen und doppelten Sammelschienen eingesetzt. Unter normalen Betriebsbedingungen werden die beiden Abschnitte der Sammelschienen unabhängig von zwei Eingangsschränken mit Strom versorgt, und der Verbindungsschrank bleibt geöffnet. Wenn eine eingehende Stromversorgung ausfällt oder auslöst, wird der Verbindungsschrank automatisch oder manuell geschlossen, und die normale Stromversorgung versorgt beide Sammelschienenabschnitte mit Strom, um einen großflächigen Stromausfall zu vermeiden. Es wird häufig in Schlüsselszenarien mit hohen Anforderungen an die Kontinuität der Stromversorgung eingesetzt, beispielsweise in Krankenhäusern, großen Einkaufszentren, Datenräumen, industriellen Produktionslinien und Feuerstromverteilungssystemen.

5. Messschrank (Sonderausrüstung für die Stromabrechnung)

Der Messschrank ist ein spezieller standardisierter Schrank unter der Aufsicht der Energieversorgungsabteilungen. Der Schrankaufbau, die Komponentenkonfiguration und die Verkabelungstechnik entsprechen strikt den Abnahmespezifikationen für die Stromversorgung. Der Schrank ist speziell mit Messtransformatoren und intelligenten Stromzählern ausgestattet, um den Gesamtstromverbrauch des Systems genau zu erfassen und zu zählen und als Rechtsgrundlage für die Abrechnung der Stromkosten zu dienen. Der Schrank unterstützt die Plombierungskontrolle und private Änderungen an der Verkabelung und Ausrüstung sind verboten, um eine konforme, genaue und rückverfolgbare Strommessung zu gewährleisten.

IV. Grundprinzipien von Primär- und Sekundärkreisen

1. Primärer Hauptstromkreis

Der primäre Hauptstromkreis ist der Starkstrom-Hauptkanal des Systems und umfasst hauptsächlich Hauptsammelschienen, Abzweigsammelschienen, Hauptkontakte von Leistungsschaltern, Eingangs- und Ausgangskabel sowie Lastverdrahtungsklemmen. Seine Hauptfunktion besteht darin, elektrische Hochleistungsenergie zu übertragen und zu verteilen, Endlasten direkt anzuschließen und die Gesamtstromversorgungskapazität und Kurzschlussfestigkeit des Schranks zu bestimmen. Die feste Struktur von GGD gewährleistet eine feste Befestigung leitfähiger Komponenten ohne bewegliche Steckspalte und einen stabilen Kontaktwiderstand. Es ist nicht anfällig für Überhitzung, virtuelle Verbindungen und Durchbrennen bei langfristigem Hochstrombetrieb, mit ausgezeichneter Lichtbogenfestigkeit und Kurzschluss-Schlagfestigkeit und passt sich an den langfristigen stationären Betrieb der Hauptstromkreise mit hohem Strom an.

2. Sekundärer Steuerkreis

Der sekundäre Steuerkreis ist ein Niederspannungs-Schwachstrom-Hilfssystem, das den Primärkreis unterstützt. Es überträgt elektrische Hochleistungsenergie nicht direkt und seine Kernfunktionen sind Überwachung, Schutz, Steuerung und Frühwarnung. Es umfasst hauptsächlich vier Funktionen: Echtzeiterfassung von Betriebsdaten wie Spannung, Strom und Stromverbrauch; Rückmeldung von Schließ-, Öffnungs- und Fehlerzuständen der Geräte; Realisierung von Überlast-, Kurzschluss-, Unterspannungs- und anderen Fehlerschutzmaßnahmen; Unterstützung der lokalen Bedienung und Fernbedienung. Die indirekte Starkstromsteuerung durch Schwachstrom verbessert die Betriebssicherheit der Geräte sowie den Bedien- und Wartungskomfort erheblich.

V. Kernvor- und -nachteile von GGD

1. Hauptvorteile

Erstens hohe Betriebszuverlässigkeit und niedrige Ausfallrate. Das Gerät verfügt über keine anfälligen mechanischen Strukturen wie Schubladen, Gleitführungen und Federn, wodurch Fehler wie mechanische Blockierungen, schlechter Kontakt und Komponentenausfall grundsätzlich vermieden werden, es sich an einen unterbrechungsfreien 24-Stunden-Betrieb anpasst und den späteren Betriebs- und Wartungsdruck reduziert.

Zweitens solide Struktur und starke Fehlertoleranz. Bei fester Komponenteninstallation und sauberer und stabiler Sammelschienenanordnung lockert sich die Schrankstruktur nicht, Komponenten springen nicht heraus und Lichtbögen breiten sich im Falle von Systemkurzschlüssen nicht weit aus, was eine gute Fehlerkontrollierbarkeit gewährleistet.

Drittens hohe Universalität und Kompatibilität. Die Ausrüstung verfügt über einen hohen Standardisierungsgrad, ist mit verschiedenen gängigen elektrischen Niederspannungskomponenten mit weit verbreitetem Industriezubehör kompatibel und weist keine kundenspezifischen technischen Barrieren auf, was eine schnelle Wartung, Renovierung und Kapazitätserweiterung ermöglicht.

Viertens hohe Renovierungsflexibilität. Der Schrank verfügt über einen geräumigen Innenraum ohne redundante Strukturen und ermöglicht den Einbau neuer Stromverteilungskreise, intelligenter Überwachungsmodule und Blindleistungskompensationsmodule je nach späterem Betriebs- und Wartungsbedarf und passt sich so der Modernisierung und Renovierung alter Stromverteilungsräume an.

Fünftens herausragende Kostenleistung. Aufgrund der ausgereiften Produktionstechnologie und der niedrigen Massenproduktionskosten ist der Preis bei gleicher Stromverteilungskapazität viel niedriger als bei Schubladenschaltanlagen und eignet sich für die Umsetzung groß angelegter Stromverteilungsprojekte.

2. Hauptnachteile

Erstens unzureichender Bedien- und Wartungskomfort und obligatorische Wartung beim Ausschalten. Alle Komponenten sind fest installiert und verfügen nicht über unabhängige ausziehbare Wartungseinheiten. Für die Wartung einzelner Stromkreise und den Geräteaustausch ist eine Abschaltung der oberen Stromversorgung erforderlich, sodass eine Wartung unter Spannung nicht möglich ist.

Zweitens: geringer Modularisierungsgrad und schlechte Austauschbarkeit der Einheiten. Es gibt keinen einheitlichen modularen Standard und die interne Anordnung und die Einbaumaße von Schränken verschiedener Hersteller sind unterschiedlich, so dass ein direkter Austausch von Schaltkreiseinheiten wie Schubladenschränken nicht möglich ist.

Drittens begrenzte Anpassung an High-End-Szenarien. Aufgrund der Einschränkungen durch die Funktion „Power-Off-Wartung“ kann es hohe Stromversorgungsanforderungen wie häufige Wartung, null Stromausfälle und präzise Laststromversorgung nicht erfüllen.

VI. Unterschiede und Auswahllogik der Schranktypen GGD, GCK und MNS

GGD, GCK und MNS sind drei gängige Schranktypen in Chinas Niederspannungs-Stromverteilungsindustrie. Ihre Hauptunterschiede liegen eher in der Strukturform, dem Betriebs- und Wartungsmodus, dem Zuverlässigkeitsgrad und der Anpassungsfähigkeit an Szenarien als im Erscheinungsbild.

GGD: Vollständig feste Struktur ohne bewegliche Schubladeneinheiten, mit stabiler Struktur, hoher Kurzschlussfestigkeit, niedrigen Kosten und hervorragender Leistung bei großem Strom. Sein Nachteil besteht darin, dass eine Wartung im ausgeschalteten Zustand erforderlich ist, was für Systemhauptschränke, Hauptstromverteilung und herkömmliche stabile Laststromverteilung geeignet ist.

GCK: Halbschubladenstruktur mit unabhängig ausziehbaren und austauschbaren Ausgangsstromkreisen, die die Wartung einzelner Stromkreise unter Spannung ermöglicht. Es bietet ein Gleichgewicht zwischen Stabilität und Bedienkomfort und ist vor allem an die Stromlasten in der Werkstatt und Arbeitsbedingungen angepasst, die eine häufige Wartung erfordern.

MNS: Vollmodularer High-End-Schubladenschrank mit starker Austauschbarkeit der Einheiten, hoher Intelligenz, hohem Schutzniveau und hoher Betriebs- und Wartungseffizienz, aber hohen Kosten, anwendbar für Rechenzentren, Präzisionsproduktion, High-End-Handel und ununterbrochene wichtige Lastszenarien.

Branchenauswahlformel: Wählen Sie GGD für konventionelle stationäre Stromverteilung, Hauptstromkreise mit hohem Strombedarf und budgetgesteuerte Projekte; Wählen Sie GCK für Werkstattleistung und häufige Wartungsbedingungen. Wählen Sie MNS für High-End-Szenarien, Anforderungen ohne Stromausfälle und Präzisionslasten.

VII. Anwendbare und nicht anwendbare Szenarien

1. Bevorzugte anwendbare Szenarien

Hauptstromverteilerräume verschiedener Fabriken, Stromverteilerräume von Gebäuden und Wohnanlagen, an das Niederspannungsnetz angeschlossene Systeme von Photovoltaikkraftwerken, temporäre Hauptstromverteilerschränke für Baustellen, Hauptstromverteiler von Werkshallen, kommunale konventionelle Stromverteilung, zentralisierte Stromverteilung von Wasserpumpenräumen und Ventilatorräumen und andere grundlegende Stromverteilungsszenarien mit stabilen Lasten und keinem häufigen Wartungsbedarf.

2. Nicht empfohlene Szenarien

Kernstromverteilung von Rechenzentren, Notstromverteilung von Operationssälen in Krankenhäusern, Stromverteilung von Präzisionsinstrumentenlabors, Kernstromverteilung von Produktionslinien in der industriellen Automatisierung, Schlüssellasten, die häufige Start-Stopp- und Echtzeitwartungen erfordern, und unbeaufsichtigte intelligente Hochleistungskraftwerke mit hohen Anforderungen an die Kontinuität der Stromversorgung sowie an Betriebs- und Wartungseffizienz.

VIII. Installation, Betrieb, Wartung und häufige Fehleranalyse

1. Kernpunkte der Installation

Der Schrank verfügt über eine bodenstehende Wandmontage. Mehrere Schränke müssen bei der Anordnung genau nivelliert und eng zusammengefügt werden, um eine flache Stoßverbindung der Sammelschienen, eine gleichmäßige Schrankspannung und ein reibungsloses Öffnen und Schließen der Türen zu gewährleisten. Die Kabelverkabelung folgt strikt dem Prinzip der Zoneneinteilung für starke und schwache Ströme, um elektromagnetische Störungen zu vermeiden, stabile sekundäre Instrumenten- und Schutzsignale zu gewährleisten und eine saubere und fest befestigte Gesamtverkabelung zu erreichen.

2. Kernanforderungen der Erdungssicherheit

Eine zuverlässige Erdung im gesamten Bereich ist die zentrale Garantie für den sicheren Betrieb des GGD. Alle Metallkomponenten wie Schrankrahmen, bewegliche Türen, Seitenplatten, Montageträger und Kabelrinnen müssen an das Erdungssystem angeschlossen werden. Bewegliche Türen sind mit speziellen flexiblen Erdungskabeln verbunden, um Erdungsausfälle durch Oxidation und Korrosion der Scharnierpunkte zu vermeiden und so Stromlecks, statische Elektrizität, Stromschläge und Geräteausfälle umfassend zu verhindern.

3. Tägliche Betriebs- und Wartungsspezifikationen

Bei der täglichen Routineinspektion ist kein Öffnen des Schranks erforderlich; Die Betriebsbedingungen der Geräte können durch an der Tür montierte Instrumente und Anzeigeleuchten beurteilt werden. Bei der internen Wartung des Schranks müssen vier Sicherheitsverfahren strikt umgesetzt werden: Ausschalten, Ausschalten überprüfen, Warnschilder aufhängen und Erdung herstellen. Das Öffnen von Schränken unter Spannung ist strengstens untersagt. Die regelmäßige Wartung konzentriert sich auf die Staubentfernung im Schaltschrank, die Befestigung von Sammelschienen und Klemmen, die Inspektion des Sekundärkreises und die Überprüfung des Erdungszustands, um potenzielle versteckte Gefahren im Voraus zu beseitigen.

4. Häufige Fehler und Ursachenanalyse

Ungewöhnliche Überhitzung des Schranks: Der häufigste Gerätefehler, der hauptsächlich durch lose Kabelklemmen, lockere Sammelschienenschrauben und unzureichende Kabelcrimpung verursacht wird und zu übermäßigem Kontaktwiderstand und Wärmeentwicklung führt. Dabei handelt es sich eher um Probleme bei der Konstruktion und dem Betrieb als um Qualitätsmängel bei Schränken.

Häufige Abzweigauslösungen: Meistens verursacht durch Überlastung der hinteren Lasten, elektrische Kriechströme in der Leitung und Fehler der Endgeräte, unabhängig vom Schrank selbst. Durch die Überprüfung der entsprechenden Abzweigbelastungen können Störungen aufgespürt und behoben werden.

Abnormale Gerätedaten: Meistens verursacht durch lose Sekundärkreisverkabelung, Transformatorfehler oder elektromagnetische Interferenzen mit schwachen Stromsignalen. Die Fehlerbehebung kann schnell abgeschlossen werden, indem zunächst der sekundäre Steuerkreis überprüft wird.

IX. Entwicklungsstatus und Anwendungszusammenfassung

Als standardisierte und ausgereifte Niederspannungs-Stromverteilungsanlage, die durch jahrzehntelange Ingenieurspraxis verifiziert wurde, ist die feste Niederspannungs-Schaltanlage von GGD ein unverzichtbares Grundgerät im chinesischen Niederspannungs-Stromübertragungs- und -verteilungssystem. Im Vergleich zu hochwertigen modularen Schubladenschränken mangelt es GGD an hoher Intelligenz, schneller Iteration und wartungsfreien Vorteilen, aber es erfüllt genau die Anforderungen der meisten herkömmlichen Arbeitsbedingungen in der Energieverteilung in China. Mit den Kernvorteilen einer stabilen Struktur, hoher Sicherheit und Zuverlässigkeit, starker Universalität und hoher Kostenleistung besetzt es seit langem den Mainstream-Markt der zivilen, industriellen, kommunalen und neuen Energieverteilung. Durch die kontinuierliche Standardisierung und Weiterentwicklung der Energietechnik werden die Schaltschranktechnologie und die Sicherheitskonfiguration von GGD kontinuierlich optimiert und iteriert, wodurch seine Eckpfeilerposition in der Niederspannungs-Stromverteilung weiter gefestigt wird und eine solide Garantie für den sicheren, stabilen und langfristigen Betrieb verschiedener Energiesysteme bereitgestellt wird.

X. Häufig gestellte Fragen (kurze Fragen und Antworten)

F1: Was sind die Kerndefinitionen und Merkmale von GGD-Schaltanlagen?A: GGD ist eine Standard-Niederspannungs-Komplettschaltanlage für den Innenbereich. Es verfügt über eine vollständig geschlossene Standstruktur mit festen Komponenten und zeichnet sich durch hohe Stabilität, starke Kurzschlussfestigkeit, niedrige Ausfallrate und hohe Kostenleistung für die herkömmliche Niederspannungsstromverteilung, -messung und -sicherung aus.

F2: Was sind die Hauptunterschiede zwischen GGD, GCK und MNS?A: GGD ist vollständig fest installiert, stabil und kostengünstig, erfordert jedoch eine Wartung im ausgeschalteten Zustand. GCK ist teilweise ausziehbar und MNS ist vollständig modular ausziehbar. Beide unterstützen die Live-Line-Wartung mit höheren Kosten und höherer Effizienz.

F3: Welche Szenarien bevorzugen GGD und welche werden nicht empfohlen?A: GGD eignet sich für Fabriken, Gebäude, kommunale und Photovoltaik-Stromverteilungen. Es gilt nicht für Rechenzentren, die Notstromversorgung von Krankenhäusern, Präzisionslabore und unterbrechungsfreie Stromversorgungsszenarien, die häufige Live-Wartung erfordern.

F4: Warum muss die interne GGD-Wartung bei ausgeschaltetem Gerät durchgeführt werden?A: Alle Komponenten sind fest installiert, ohne isolierte ausziehbare Einheiten. Das Öffnen des Schaltschranks unter Spannung kann zu einem Lichtbogenkurzschluss und einem Stromschlag führen. Daher ist eine Wartung im ausgeschalteten Zustand zwingend erforderlich.

F5: Was ist der häufigste Fehler bei GGD und seinen Präventionsmethoden?A: Der häufigste Fehler ist Überhitzung, die durch lose Anschlüsse und schlechten Kontakt verursacht wird. Regelmäßige Befestigungs-, Staubreinigungs- und Erdungsprüfungen können solchen Störungen wirksam vorbeugen.

F6: Aus welchen Schranktypen besteht ein komplettes GGD-Stromverteilungssystem?A: Ein komplettes System umfasst eingehende, ausgehende, Blindleistungskompensations-, Verbindungs- und Messschränke, um vollständige Stromverteilungs-, Schutz- und Messfunktionen zu realisieren.

F7: Was ist die Kernfunktion des Vierzonen-Trenndesigns des Schranks?A: Es isoliert Funktionsbereiche und unterschiedliche Ströme, hemmt die Lichtbogenausbreitung, verhindert unbeabsichtigten Kontakt und Fehlerausbreitung und verbessert die allgemeine Betriebssicherheit und -stabilität.
