ZW32 Vakuum-Leistungsschalter für den Außenbereich

Die chinesische Fabrik für Vakuum-Leistungsschalter ZW32 für den Außenbereich, Ceho, ist auf die Massenproduktion mit strenger ISO-Qualitätskontrolle spezialisiert und bietet OEM/ODM-Dienstleistungen an. Dieses Produkt verfügt über eine einzigartig gestaltete, einteilige, solide, abgedichtete Stange und einen äußerst zuverlässigen Betätigungsmechanismus. Es wird hauptsächlich in Mittelspannungs-Freileitungen zum Unterbrechen und Schließen von Lastströmen, Überlastströmen und Kurzschlussströmen eingesetzt.

Anfrage absenden

Produktbeschreibung

Der Outdoor-Vakuum-Leistungsschalter ZW32 wird im Ceho-Werk vollständig in Betrieb genommen und versiegelt. Eine Kabelsteckerbaugruppe für die Schalterverbindungsverkabelung ist im Lieferumfang enthalten. Zubehör wie Anschlussdosen oder elektronische Schaltersteuergeräte sind optional erhältlich. Es zeichnet sich durch eine äußerst hohe Zuverlässigkeit aus; erfordert während der gesamten Lebensdauer keine Wartung; hat eine lange mechanische und elektrische Lebensdauer; und ist klein, leicht und einfach zu installieren.

● Steuerspannung: 220 V DC, innere Selbstversorgung durch Kondensator 250 V, 22000 Uf. Der Endbenutzer muss lediglich die Hauptkontakte des Relais zum Schließen und Öffnen vorbereiten.

● Hilfsspannung: 110 V/220 V DC, 110 V/220 V AC optional, je nach Kundenwunsch vor der Bestellung

● Öffnungszeit: ≤ 8 ms (jeder Schalter wird zusammen mit einem Werkstestprotokoll geliefert)

● Schließzeit: ≤ 11 ms (jeder Schalter wird zusammen mit dem Werkstestprotokoll geliefert)

● Empfohlene Steuerimpulszeit: 0,1 s

Technischer Parameter

NEIN.	Artikel	Einheit	Parameter
1	Nennspannung	KV	12,24,40,5
2	Nennfrequenz	Hz	50
3	Nennstrom	A	6.301.250.200.025.000.000
4	Bemessungskurzschlussausschaltstrom	Der	20
5	Bemessungsspitzenstrom (Peak)	Der	50
6	Bewerteter Kurzzeitstrom	Der	20
7	Nenn-Kurzschluss-Schließstrom (Spitze)	Der	50
8	Mechanisches Leben	Zeit	10000
9	Bemessungs-Kurzschlussstrom-Ausschaltzeiten	Zeit	30
10	Spannungsfestigkeit bei Netzfrequenz (1 Minute): (nasse) (trockene) Phase, Erde, Bruch	KV	42/48
11	Blitzstoßfestigkeit (Spitze), Phase gegen Erde, Bruch	KV	75/85
12	Sekundärkreis 1min Netzfrequenzfestigkeit	KV	2

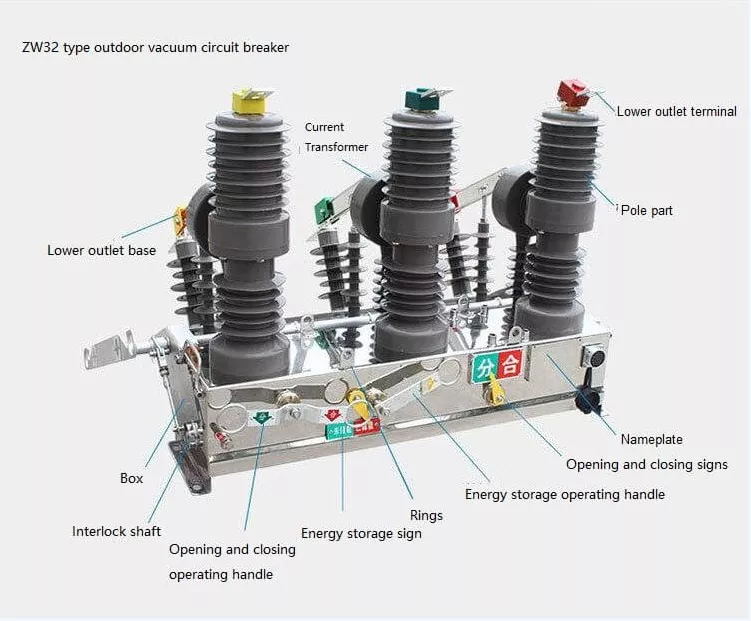

Struktur der automatischen Wiedereinschaltung ZW32

Dreiphasen-Säulenstruktur: Stabile Bremsleistung, keine Verbrennungs- oder Explosionsgefahr, wartungsfrei.

Vollständig geschlossene Struktur: Hervorragende Abdichtung, feuchtigkeits- und kondensationsbeständig, geeignet für extrem kalte oder feuchte Regionen.

Isoliermaterial: Verwendet feste Isolierung aus Silikonkautschuk oder Epoxidharz, beständig gegen hohe und niedrige Temperaturen, UV-Strahlung und Alterung.

Betätigungsmechanismus: Miniaturisierter Federmechanismus oder Permanentmagnetmechanismus, weniger Teile, hohe Zuverlässigkeit und geringer Energieverbrauch.

Kann mit Stromwandlern ausgestattet werden: Unterstützt zweiphasige oder dreiphasige Stromwandler, mit Überstromschutz und intelligenten Steuerfunktionen.

Kann mit Trennschaltern ausgestattet werden: Schafft eine eindeutige Trennstelle, verfügt über eine Verriegelungsfunktion gegen Fehlbedienung und erleichtert die Wartung.
