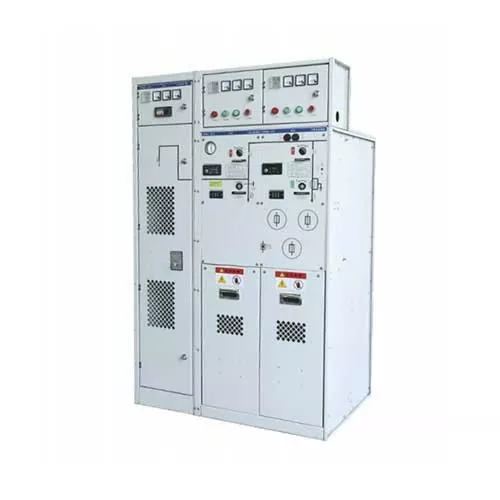

SRM-12 Vollisolierte gasgefüllte Ringhaupteinheit

Die vollisolierte, gasgefüllte Ringleitungseinheit SRM-12 ist eine hochmoderne Mittelspannungsschaltanlage, die für den Einsatz in 12-kV-Stromverteilungssystemen entwickelt wurde. Dieses Produkt bietet zuverlässigen und effizienten Schutz, Steuerung und Verteilung elektrischer Energie. Es ist ideal für Anwendungen in städtischen und industriellen Stromnetzen und gewährleistet die Sicherheit und Stabilität des Stromnetzes.

Strukturelle Merkmale

Die vollständig isolierte, gasgefüllte Ringhaupteinheit SRM-12 verfügt über ein vollständig isoliertes Design, das die Sicherheit und Zuverlässigkeit erhöht und einen versehentlichen Kontakt mit spannungsführenden Teilen verhindert. Die geschlossene Struktur bietet Schutz vor Staub, Feuchtigkeit und anderen Umweltschadstoffen und gewährleistet so eine langfristige Haltbarkeit und Leistung. Das kompakte modulare Design erleichtert die Installation und Integration in verschiedene Schaltanlagenkonfigurationen. Es verwendet SF6-Gas, das sich durch hervorragende Isolationsleistung und zuverlässige Lichtbogenlöschleistung auszeichnet. Aus robusten Materialien gefertigt, hält es rauen Umgebungsbedingungen und mechanischer Beanspruchung stand.

Installationsmethode

1. Vorbereitung des Standorts: Der Installationsort muss sauber, trocken und frei von Staub und anderen Verunreinigungen gehalten werden.

2. Installation: Wir stellen Montagehalterungen und Zubehör zur Verfügung, mit denen Sie die RMU sicher auf einer stabilen und stabilen Oberfläche montieren können.

3. Elektrischer Anschluss: Schließen Sie die eingehenden und ausgehenden Kabel an die angegebenen Klemmen an, die fest angeschlossen sein müssen. Bei diesem Vorgang müssen die korrekten elektrischen Verbindungen gemäß dem beigefügten Schaltplan hergestellt werden.

4. Erdung: Stellen Sie sicher, dass die RMU ordnungsgemäß geerdet ist, andernfalls besteht die Gefahr eines Stromschlags. Verbinden Sie die Erdungsklemme mit der Erdungsschiene der Schalttafel oder Schaltanlage.

5. Test: Nach der Installation wird ein Isolationswiderstands- und Durchgangstest durchgeführt, um zu testen, ob die Installation korrekt ist und die Funktion normal ist. Wir empfehlen, dass Sie mehrere Öffnungs- und Schließvorgänge durchführen, um den Betrieb zu überprüfen.

Technische Spezifikationen

Umgebungsbedingungen

1. Umgebungstemperatur: nicht höher als +40 °C, nicht weniger als -15 °C (bei -30 °C, um Lagerung und Transport zu ermöglichen).

2. Höhe: 1000 m nicht überschreiten.

3. Erdbebenintensität: nicht mehr als 8 Grad.

4. Winddruck: ≤700pa

5. Keine Brand- und Explosionsgefahr, starke Verschmutzung, chemische Korrosion sowie Orte mit starken Vibrationen
