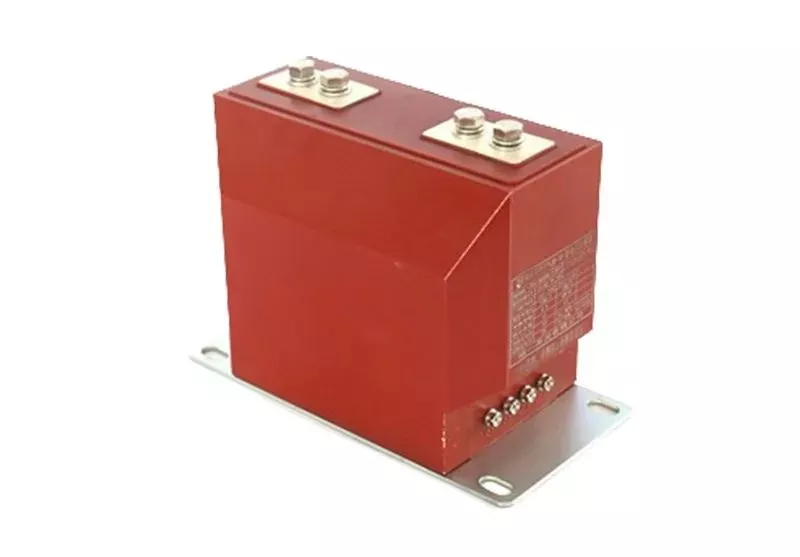

LZZBJ Verstärkter Stromtransformator aus Epoxidharzguss

Ceho bietet hochwertige LZZBJ-Stromwandler mit verstärktem Epoxidharzguss und Pfostentyp. Rissfest und schlagfest, geeignet für Schränke mit hoher mechanischer Beanspruchung. Vollständig abgedichtete Säule: P1/P2 sind M10-M16-Kupfer-/Aluminiumstangen oder Doppellochstangen mit einer Basis von 4 × Φ 14 mm und können in jede Richtung installiert werden. Der im Transformator verwendete Kern aus mikrokristalliner Legierung oder hochwertigem Siliziumstahlblech zeichnet sich durch eine hohe magnetische Permeabilität und eine gute Fehlerlinearität aus. Sekundäranschluss: 6-12 Adern innerhalb der Schutzhülle, erweiterbar mit Doppelwicklungen (0,2S/0,5/5P10/10P10) oder drei Wicklungen (Messung + Schutz + Rest); Niedrige Temperatur: -25 ℃ bis +40 ℃, Höhe: ≤ 2.000 m (3.000 m für Plateau-Typ), Luftfeuchtigkeit: 95 %, keine Kondensation; Flammhemmende Klasse V-0, CTI ≥ 600, konform mit RoHS; Gewicht: 25–35 kg für 10-kV-Klasse; 24-kV-Klasse 32-45 kg 40,5-kV-Klasse ≤ 81 kg.

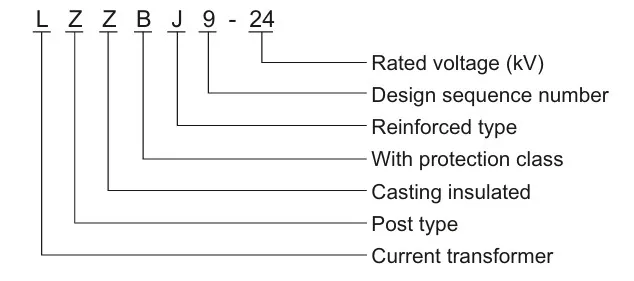

Modell

Produktparameter

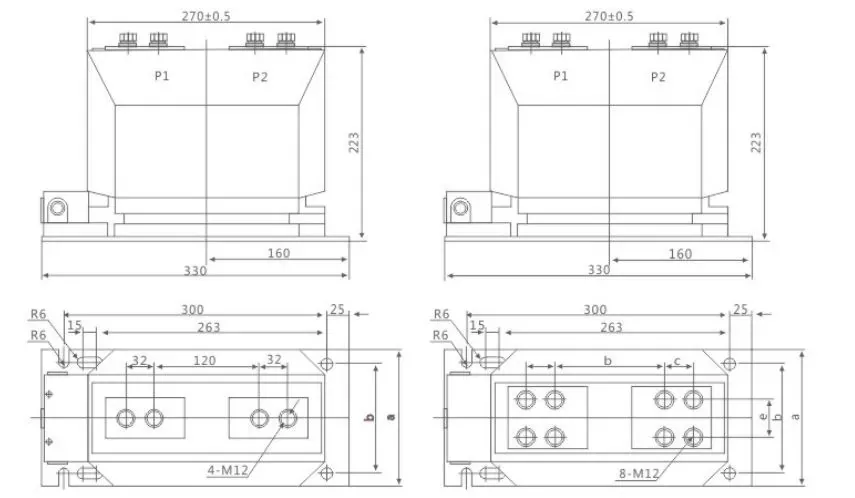

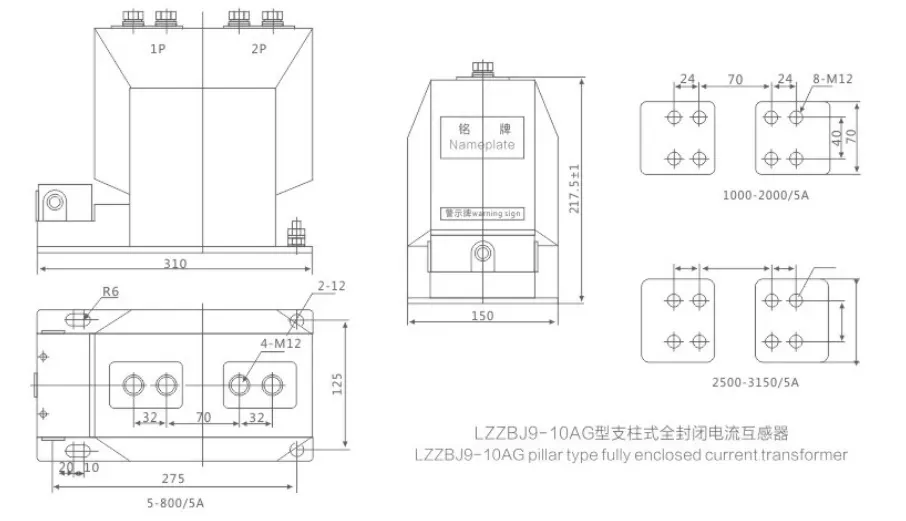

Zeichnung

Schnellauswahlprüfung

1. Nennspannung → Wählen Sie 7,2 kV / 12 kV / 24 kV / 40,5 kV

2. Bemessungsprimärstrom → Je nach Last- oder Sammelschienenspezifikation (100 A, 300 A, 600 A, 1.250 A)

3. Genauigkeit und Belastung → Messung 0,2S/0,5 (10-20 VA); Schützen Sie 5P10/10P15 (15-30 VA)

4. Kurzzeitthermischer Strom → Anlagenkurzschlussstrom anpassen (20 kA, 31,5 kA, 50 kA, 80 kA/1 s)

5. Installationsmethode → Säule aufrecht/Seiteninstallation/Überkopfinstallation; Die Basis wird mit 4 M12-Dehnschrauben befestigt

6. Besondere Anforderungen: Große Höhe 3.000 m, niedrige Temperatur -40 °C, Umweltschutzklasse III, doppeltes Übersetzungsverhältnis, Abzweigtyp, mit Abschirmabdeckung
