LZZB Epoxidharzgegossener, isolierter Pfostenstromwandler

Der LZZB-Epoxidharzguss-isolierte Pfostenstromwandler ist ein vollständig geschlossenes Produkt mit einer Epoxidharzguss-Säulenstruktur. Es gilt für den Relaisschutz zur Messung von elektrischer Energie und Strom in Stromversorgungssystemen mit einer Nennfrequenz von 5 GHz/60 Hz und einer Nennspannung von 40,5 kV. Zu den Merkmalen dieses Produkts gehören eine hohe dynamische thermische Stabilität, eine doppelt so große Ausgangskapazität, eine stabile Isolationsleistung und Schmutzbeständigkeit.

Die Primärwicklung, die Sekundärwicklung, der Ringkern und die Spule des LZZBJ9-35 sind in Epoxidharz-gegossene Isolatoren eingewickelt. Es handelt sich um eine vollständig geschlossene Struktur mit hervorragender Wärmedämmleistung und Feuchtigkeitsbeständigkeit. Am sekundären Verdrahtungspunkt ist ein Anschlusskasten vorhanden. An der Vorder- und Seite des Anschlusskastens befindet sich jeweils ein Loch, das mit dem Anschluss für den Kabelausgang übereinstimmt und für den Kabelausgang verwendet wird. Für die Installation befinden sich Erdungsbolzen und vier Installationslöcher auf der Grundplatte des Produkts.

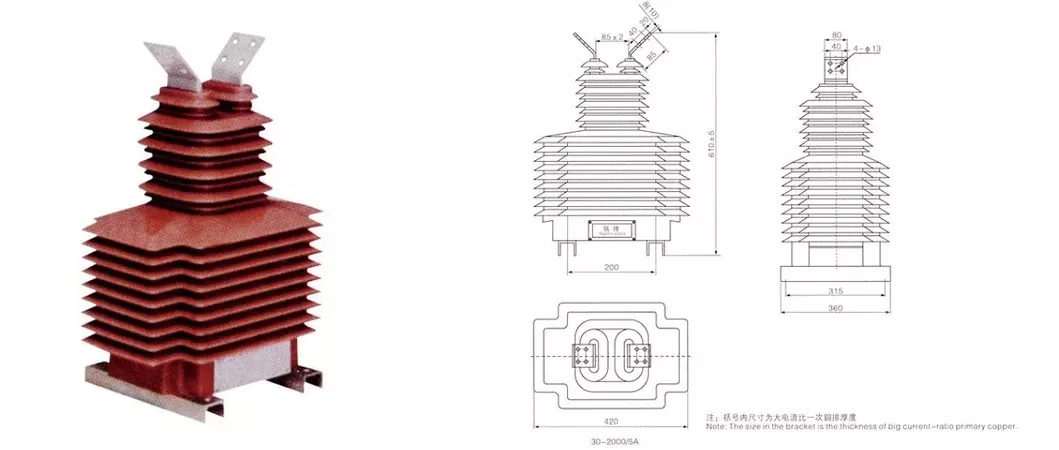

Produktzeichnung

Wichtigster technischer Parameter (LZZB9-35/250W1)

1.Nennisolationsgrad: 40,5/95/185 kV

2. Leistungsfaktor der Last: cos ø=0,8 (nacheilend)

3. Nennsekundärstrom: 5A (oder 2A, 1A)

4. Nennfrequenz: 50 Hz oder 60 Hz

5. Umgebungstemperatur: -5℃~+40℃

6.Produktstandard: IEC185, GB1208-2006

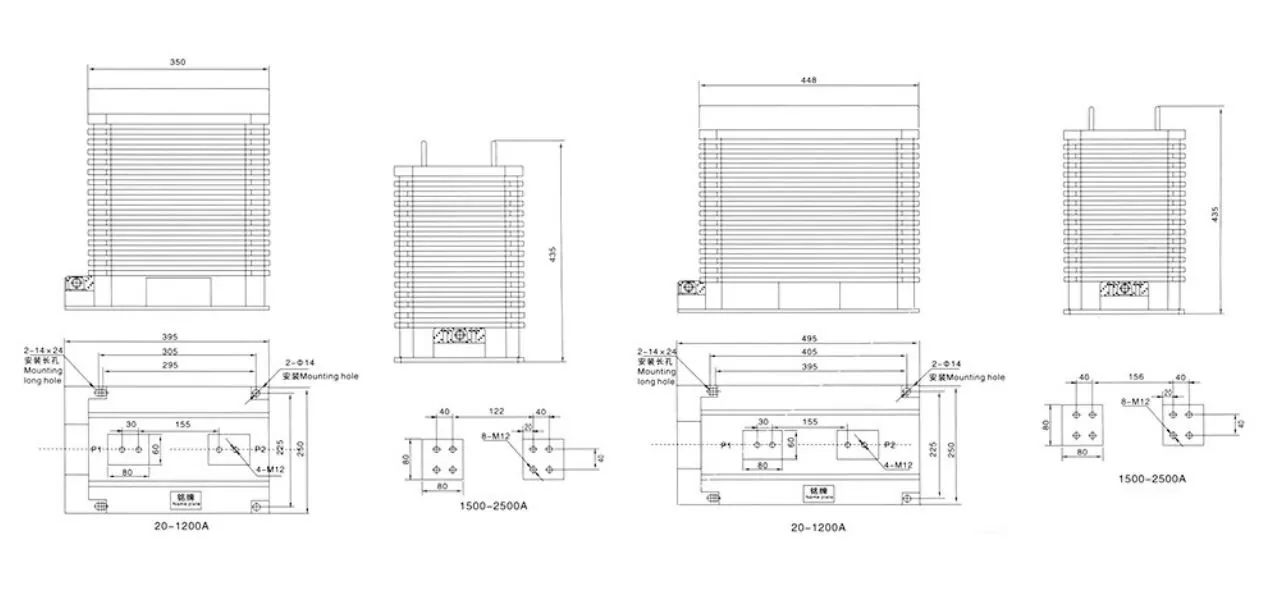

Gesamtdimension

Der LZZB-Epoxidharzguss-Stromwandler mit isoliertem Pfostentyp wird in den luftisolierten Schaltschränken KYN28A, XGN15 und HXGN17 eingesetzt. Hochspannungsräume für Ringleitungen, Kastentransformatoren und Kabelverteilerkästen; Stromverbrauch von Kraftwerken, Messung/Schutz von Verteilungsräumen in Industrie und Bergbau; Hochgelegene Gebiete mit hoher Luftfeuchtigkeit und starker Verschmutzung (Umweltschutztyp mit erhöhter Steigstrecke ist optional)

FAQ

F: Wie haben Sie es getestet?

A: Bitte wenden Sie sich an unsere Mitarbeiter. Sie wird Ihnen den Testablauf im Detail erklären.

F: Wie lauten die Preisbedingungen?

A: FOB, CFR und CIF hängen von Ihren Anforderungen ab.

F: Wenn wir keine Zeichnung haben, können Sie dann eine Zeichnung für mich anfertigen?

A. Ja, wir senden Ihnen die Zeichnung zu, wenn Sie uns detaillierte Spezifikationen mitteilen können.

F: Wann kann ich die Probe bekommen?

A: Das hängt von den Probenspezifikationen ab.

F: Ich kann das Produkt in Ihrem Katalog finden; Können Sie dieses Produkt für mich herstellen?

A: Ja, alle Produkte in den Katalogen können wir herstellen.
