Dreiphasiger kombinierter Instrumententransformator aus Epoxidharzguss

Als professioneller Hersteller möchte Ceho Ihnen einen dreiphasigen kombinierten Instrumententransformator aus Epoxidharzguss anbieten. Zu den Konstruktionsmerkmalen kombinierter Transformatoren gehören Ölfreiheit, Miniaturisierung, hohe Zuverlässigkeit und Wartungsfreiheit. Beispielsweise verfügt der Transformator über eine Epoxidharzisolierung und einen vollständig geschlossenen Hochspannungs-Epoxidharz-Vakuumguss, was die Isolationsleistung und Sicherheit der Ausrüstung verbessert. Darüber hinaus werden die Sekundärdrähte und Kabel des Kombitransformators über bleiversiegelte Anschlusskästen angeschlossen, die über Diebstahlschutzfunktionen verfügen und sich auch bequem für die Überprüfung vor Ort eignen.

Technische Parameter

Kombinierte Transformatoren umfassen verschiedene Typen wie gewöhnliche Stromtransformatoren, Durchgangsstromtransformatoren, Multi-Tap-Stromtransformatoren und Stromtransformatoren mit unterschiedlichen Übersetzungsverhältnissen. Ein normaler Stromwandler besteht aus einer Primärwicklung, einer Sekundärwicklung, einem Eisenkern und -rahmen, einem Gehäuse, Verdrahtungsklemmen usw. Das Funktionsprinzip des kombinierten Messwandlers ähnelt dem eines Transformators. Ein Durchgangsstromtransformator hat keine Primärwicklung und erzeugt einen magnetischen Fluss durch einen Draht, der durch den Eisenkern verläuft, und erzeugt so einen Sekundärstrom. Stromtransformatoren mit mehreren Abgriffen erzielen mehrere unterschiedliche Übersetzungsverhältnisse, indem sie mehrere Abgriffe hinzufügen, um den Anforderungen unterschiedlicher Lastströme gerecht zu werden. Stromwandler mit unterschiedlichen Übersetzungsverhältnissen bieten mehrere unabhängige Wicklungen, um den Anforderungen unterschiedlicher Übersetzungsverhältnisse und Genauigkeitsstufen gerecht zu werden.

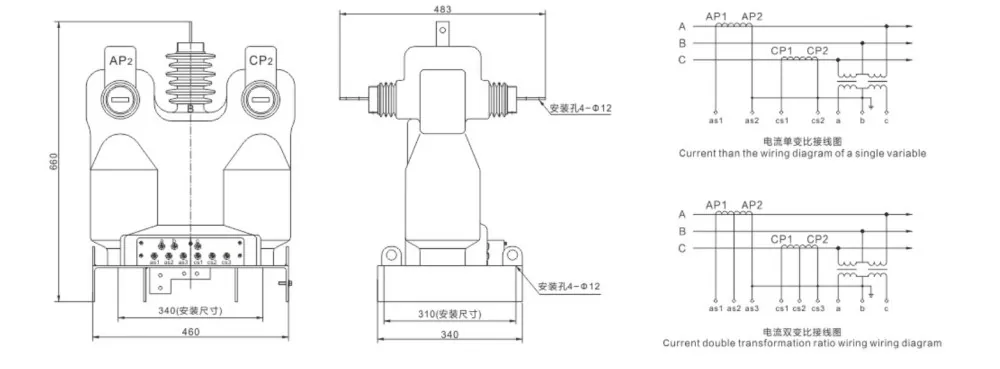

Außenzeichnungen

Anwendung

Dreiphasige, aus Epoxidharz gegossene kombinierte Instrumententransformatoren werden häufig zur Energiemessung, -messung und zum Schutz in Energiesystemen eingesetzt. Beispielsweise werden in 10-kV-Stromleitungen und -Zweigleitungen kombinierte Transformatoren zur Bewertung der Leitungsverluste und zur Messung der elektrischen Energie auf den hochspannungsseitigen Zweigleitungen von Leistungstransformatoren verwendet. Darüber hinaus gibt es einen speziell entwickelten Hochspannungsmesskasten (Kombitransformator), der im Wesentlichen aus einem Kombitransformator und einem Stromzählerkasten besteht. Es bietet die Vorteile einer hohen Messgenauigkeit, eines geringen Gewichts, einer einfachen Installation und eines Schutzes gegen Stromdiebstahl.
