Klassifizierung und industrielle Anwendungsszenarien von Transformatoren

Klassifizierung und industrielle Anwendungsszenarien von Transformatoren

Transformatoren sind statische elektromagnetische Geräte, die Wechselspannung und -strom durch elektromagnetische Induktion umwandeln und so eine sichere, effiziente und flexible Energieübertragung, -verteilung und -nutzung ermöglichen. Sie sind Kerngeräte in Energiesystemen und der industriellen Produktion und unterstützen die Energieversorgung, den Geräteschutz und die Prozessstabilität. In diesem Artikel werden Transformatoren systematisch nach Funktion, Kühlmethode, Phasennummer und Anwendung klassifiziert und ihre typischen Industrieszenarien erläutert, um ihren Wert in der modernen Industrie zu verdeutlichen.

Klassifizierung von Transformatoren

1. Klassifizierung nach Funktion und Anwendung

· Leistungstransformatoren:Unterteilt in Aufwärts-, Abwärts- und Verteilungstransformatoren. Aufwärtstransformatoren erhöhen die Spannung in Kraftwerken für die Fernübertragung, um Leitungsverluste zu reduzieren. Abwärtstransformatoren reduzieren die Leistung des Hochspannungsnetzes auf Mittelspannung für industrielle und städtische Netze. Verteilungstransformatoren reduzieren die Spannung für Endverbraucher weiter auf 0,4 kV und werden häufig in Fabriken, Gemeinden und Gewerbegebäuden eingesetzt.

· Spezielle Transformatoren:Maßgeschneidert für raue oder besondere Arbeitsbedingungen, einschließlich Elektroofentransformatoren für die Stahlherstellung, Gleichrichtertransformatoren für die Elektrolyse und Galvanisierung, Schweißtransformatoren für das Lichtbogenschweißen, Traktionstransformatoren für den Schienenverkehr, Trenntransformatoren für die elektrische Sicherheit und Instrumententransformatoren für Messung und Schutz.

· Steuertransformatoren:Stellen Sie eine stabile Niederspannungsversorgung für Steuerkreise, Relais und Schütze bereit und sorgen Sie so für einen zuverlässigen Betrieb von Automatisierungssystemen.

2. Klassifizierung nach Kühlmethode

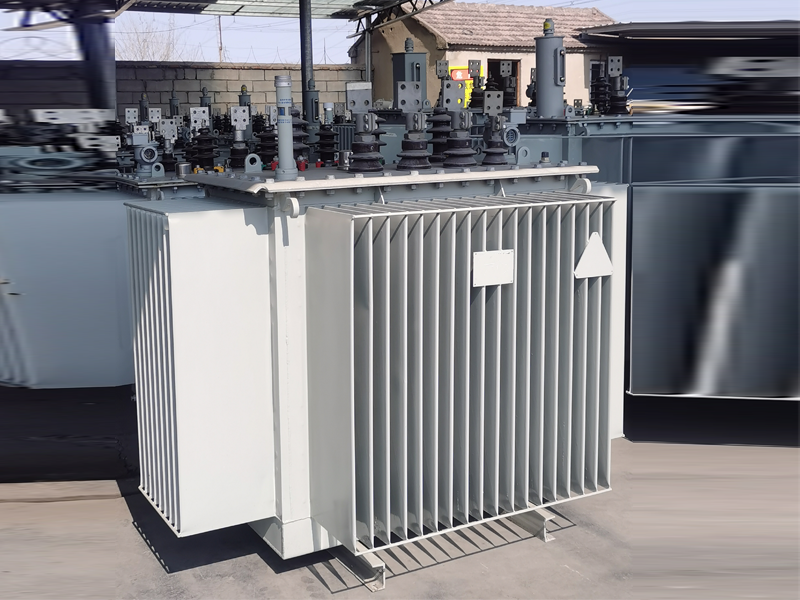

· Öltransformatoren:Isoliert und gekühlt durch Mineralöl, mit hoher Kapazität, niedrigen Kosten und starker Überlastfähigkeit. Geeignet für Umspannwerke im Freien, große Industrieanlagen und Stromnetze. Die erzwungene Ölzirkulationskühlung unterstützt Höchstspannungs- und Hochleistungsgeräte.

· Trockentransformatoren:Verwenden Sie eine Gießharz- oder Luftisolierung mit Feuerbeständigkeit, Explosionsschutz und geringem Wartungsaufwand. Ideal für hochsichere Innenbereiche wie Rechenzentren, Krankenhäuser, U-Bahnen, Hochhäuser und unterirdische Umspannwerke.

· Verdunstungskühltransformatoren:Verwenden Sie Medien auf Fluoridbasis für eine hocheffiziente Wärmeableitung, geeignet für Szenarien mit hoher Leistungsdichte und begrenztem Platzangebot.

3. Klassifizierung nach Phasennummer

· Einphasentransformatoren:Für einphasige Stromversorgungssysteme, Lasten mit geringer Kapazität, Haushaltsstrom und elektronische Geräte.

· Dreiphasentransformatoren:Kern dreiphasiger Stromnetze mit hohem Wirkungsgrad, kompakter Struktur und geringem Verlust. Dominant in der Energieübertragung, der industriellen Stromversorgung und in großen Fabriken.

4. Klassifizierung nach Kernmaterial

· Silizium-Stahlkerntransformatoren:Traditioneller Typ mit ausgereifter Technologie und niedrigen Kosten, weit verbreitet in allgemeinen Energie- und Verteilungsszenarien.

· Transformatoren aus amorpher Legierung:Extrem geringer Leerlaufverlust, energiesparend, geeignet für langlebige Verteilernetze, Industrieparks und umweltfreundliche Gebäude.

Typische industrielle Anwendungsszenarien

1. Elektrizitätswirtschaft

Leistungstransformatoren sind das Rückgrat der Erzeugung, Übertragung und Verteilung. Aufwärtstransformatoren in Wärme-, Wasserkraft-, Kern-, Wind- und Photovoltaikanlagen erhöhen die Spannung für die Übertragung über große Entfernungen auf 110 kV–1000 kV. Abwärts- und Verteiltransformatoren versorgen Industrie- und Privatkunden mit Strom. Instrumententransformatoren ermöglichen genaue Messungen und Relaisschutz und gewährleisten so die Netzsicherheit.

2. Metallurgie- und Werkstoffindustrie

Elektroofentransformatoren halten starken Stoßbelastungen und häufigen Kurzschlüssen bei der Stahlerzeugung und -verhüttung stand. Gleichrichtertransformatoren liefern Hochstrom-Gleichstrom für elektrolytisches Aluminium, Kupfer und Zink und unterstützen so eine effiziente Produktion. Trenn- und Gleichrichtertransformatoren reduzieren Oberschwingungen und stabilisieren Prozesse.

3. Fertigung und mechanische Bearbeitung

Verteilungstransformatoren liefern 0,4-kV-Strom für Motoren, Pumpen und Werkzeugmaschinen. Schweißtransformatoren sorgen für einen stabilen Lichtbogen für Schweißgeräte. Steuertransformatoren versorgen SPS und Sensoren mit Strom und unterstützen automatisierte Montagelinien. Trenntransformatoren schützen Präzisionsgeräte vor Störungen und Leckagen.

4. Neue Energie und Transport

Wind- und Solarparks nutzen Aufwärtstransformatoren, um Strom in das Netz zu integrieren. Der Schienenverkehr setzt Traktionstransformatoren für die Stromversorgung der Fahrleitungen und den Fahrzeugantrieb ein. Ladestationen für Elektrofahrzeuge sind für ein sicheres und effizientes Laden auf Gleichrichter- und Trenntransformatoren angewiesen.

5. Rechenzentren und Hochhäuser

Aus Brandschutz- und Geräuschgründen werden Trockentransformatoren bevorzugt, die eine unterbrechungsfreie Stromversorgung für IT-Lasten gewährleisten. Gießharzeinheiten bieten eine hohe Zuverlässigkeit und einfache Wartung und erfüllen die Anforderungen eines 24/7-Betriebs.

6. Bergbau und raue Umgebungen

Minenspezifische Transformatoren zeichnen sich durch explosionsgeschützte, feuchtigkeits- und staubdichte Konstruktionen aus und passen sich an Untergrund- und Schwerlastbedingungen an. Sie versorgen Belüftungs-, Transport- und Bergbaugeräte sicher mit Strom. FazitTransformatoren werden nach Funktion, Kühlung, Phase und Kern klassifiziert, um den unterschiedlichen industriellen Anforderungen gerecht zu werden. In Öl getauchte Typen eignen sich hervorragend für Outdoor-Szenarien mit großer Kapazität; In Innenräumen mit hoher Sicherheit dominieren trockene Arten; Sondertypen dienen der Metallurgie, der neuen Energie und dem Transit. Durch intelligente Netze und industrielle Modernisierung entwickeln sich Transformatoren zu hoher Effizienz, Energieeinsparung, Intelligenz und Umweltschutz und unterstützen so eine stabile Energieversorgung und eine nachhaltige industrielle Entwicklung.
